一、背景概述

目前我國電力電網設備巡檢主要依靠巡檢人員定時進行人工巡檢。由于受氣候條件、環境因素、人員素質和責任心等多方面因素的制約，巡檢質量和到位率無法保證，同時對反應運行狀態和設備缺陷等信息得不到及時的反饋，設備隱患不能及時發現，引發設備故障。

隨著電網智能化運檢的深化應用，多旋翼無人機的使用已由原來的消費級轉為向更加專業的行業級應用，通過RTK技術與多旋翼無人機相結合的電力巡檢裝置，包括多翼巡檢機體，可以完成高精度巡檢，而高精度定位模塊如ZED-F9P增強了這些優勢。

二、ZED-F9P高精度定位在電力巡檢應用案例

無人機搭載 ZED-F9P 模塊，配合高精度天線，支持 GPS、北斗、Galileo 和 GLONASS 多系統信號接收。通過 RTK 技術，ZED-F9P 從附近的基準站（或通過 NTRIP 網絡獲取差分數據）接收校正信號，實現厘米級定位。無人機還配備高清攝像頭和紅外熱成像儀，用于拍攝線路和檢測潛在故障點。在巡檢前，電力公司利用 ZED-F9P 的高精度定位數據規劃無人機的飛行路徑，確保其沿輸電線路精確飛行，避免偏離或遺漏關鍵區域。巡檢過程中，ZED-F9P 實時記錄無人機位置，并將坐標數據與拍攝的圖像或視頻關聯，生成帶有精確地理信息的巡檢記錄。對于電塔或線路的特定點（如絕緣子、接頭），無人機能夠懸停并進行精細掃描，確保檢測精度。巡檢完成后，系統將采集的高精度定位數據和影像上傳至云端。通過地理信息系統（GIS）軟件，技術人員可以精確識別故障位置（如線路老化、過熱點），并快速制定維修計劃。

技術優勢與創新

• 厘米級定位精度
• RTK技術通過基準站與移動站的實時差分校正，將傳統GNSS的米級誤差縮小至厘米級，確保無人機在復雜電磁環境（如高壓線路、變電站）中精準定位。例如，在變電站巡檢中，雙天線測向技術的引入進一步增強了航向穩定性，降低了磁場干擾對電子羅盤的影響。
• 抗干擾能力提升針對特高壓輸電線路的強電磁干擾問題，RTK技術結合雙天線設計，使無人機在信號受擾時仍能保持穩定飛行，解決了傳統無人機易失控的難題。

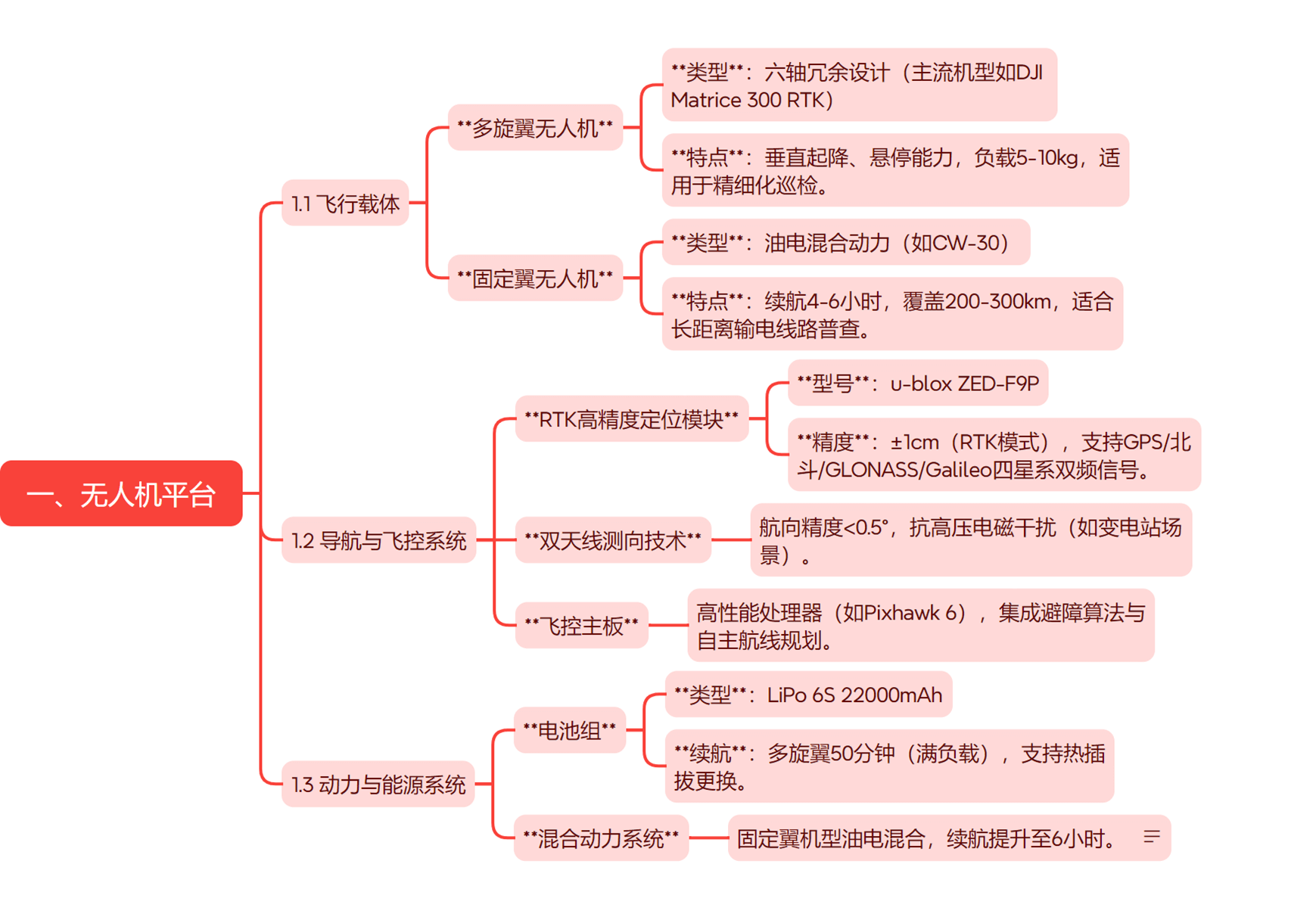

系統應用框圖：

三、ZED-F9P技術和應用電路

特點：ZED-F9P是u-blox公司生產的一種高精度GNSS模塊，支持多星座多頻接收，包括GPS、GLONASS、Galileo和BeiDou。其集成RTK（實時動態）技術，提供厘米級的定位精度，特別適合動態應用如無人機和工業機械的導航。該模塊在緊湊型封裝中提供高更新率和低功耗，適合大規模市場采用。

技術特點：

1. 多頻段多星系支持
   • ZED-F9P支持GPS、北斗、伽利略、GLONASS四星系雙頻（L1/L2/L5）信號接收，兼容SBAS、QZSS等增強系統。雙頻設計有效抑制電離層誤差，提升復雜環境下的定位穩定性。
2. 厘米級定位精度
   • 在RTK模式下，模塊定位精度可達±1cm，后處理（PPK）模式下精度為±2cm。通過RTCM3.3協議實時接收差分校正數據，收斂時間僅需數秒，適用于高動態場景。
3. 抗干擾與高可靠性
   • 降低高壓電磁環境對航向穩定性的干擾，確保變電站、輸電線路等場景中的精準定位。
   • 高靈敏度設計：跟蹤靈敏度達-167dBm，捕獲靈敏度為-148dBm，支持弱信號環境下的穩定工作。
4. 低功耗與緊湊設計
   • 功耗僅85mA，適用于電池供電設備（如無人機、移動機器人）。
   • 模塊尺寸為22×17×2.4mm，重量輕，便于集成到小型化設備中。
5. 靈活的數據接口與協議支持
   • 支持USB、RS232、UART TTL等多種接口，兼容RTCM3.3、NMEA、UBX協議，方便與數傳電臺、云端平臺對接。

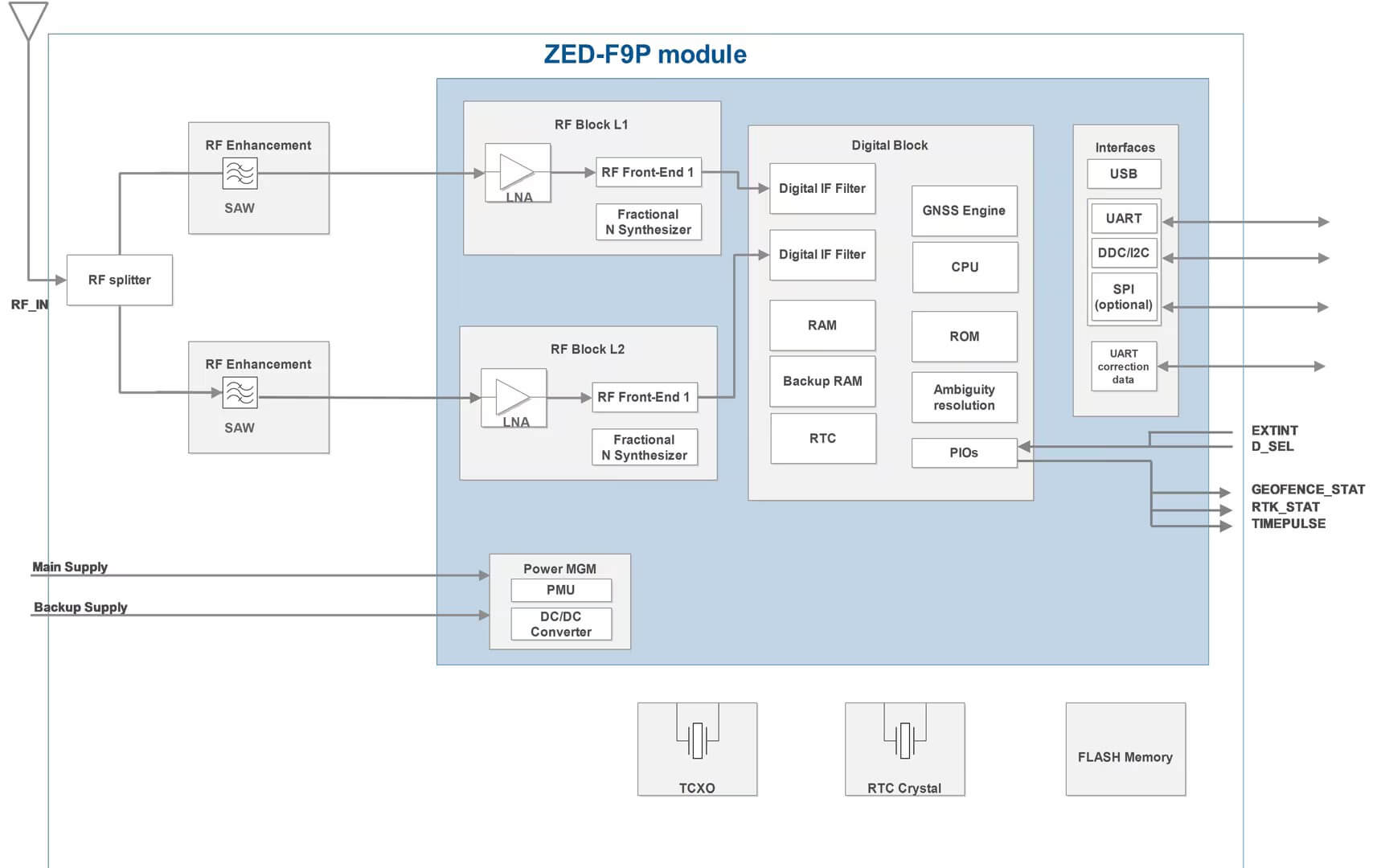

框圖:

四、ZED-F9P主要應用場景

• 無人機
• 機器人
• 工業導航
• 資產跟蹤
