背景概述

AR眼鏡是谷歌率先打造的一款帶有科幻色彩的產品，也是一項擁有前衛技術的產品，帶上它可以體驗到在科幻電影里帥氣的男、女主角所使用的未來功能。AR智能眼鏡的應用范圍廣泛，可應用于工業、安防、醫療、教育等多個領域:在工業領域，AR智能眼鏡具有”實時虛實結合信息”的遠程監控和指導功能，通過提供沉浸式和交互式的遠程通訊體驗，可輔助一線工作人員完成設備安裝、維護、檢修等工作。AR智能眼鏡打破時間、地點和人物的限制，有效解決到現場指導成本高、因故障延誤產生的經濟損失、多人同步作業協調困難等問題;在安防領域，AR智能眼鏡具有實時人臉或車牌識別、人證對比、遠程調度、協同指揮等功能，可實現信息傳遞可視化和實時化，提升工作人員收集、處理信息的能力及效率。

辦公可能是 AR 產品融入用戶生活的一個新的切入口。DP公司的AR 眼鏡在辦公場景下，通過一個眼鏡、一個脖間頸環與一個App應用，將AR環境投射在用戶眼前，讓用戶可以隨時隨地打開設備，進行多任務的處理?；谵k公場景，打造垂直一體的智能眼鏡類產品。

XCL238系列在AR眼鏡中的應用案例

在AR眼鏡產品中，電路設計部分基本上集中在了鏡腿部分，所以需要一個輸出電壓0.9V的超小封裝的DCDC給主控和Core部分供電，電流需求1000mA，由于AR眼鏡的鏡腿部分空間有限，就要求此顆DCDC外圍電路越簡單越好，XCL238系列只需在外部元件上添加兩個陶瓷電容器即可創建電源電路。 由于線圈是內置的，所以電路板布局更加容易，并且可以最大限度地減少因元件放置和接線而引起的故障和噪聲。非常符合AR眼鏡的核心電壓供電需求。

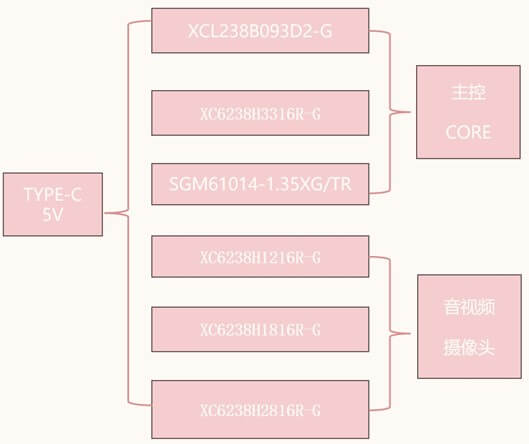

系統應用框圖：

XCL238系列技術參數和應用電路

XCL238系列是線圈和控制IC一體型的超小型（3.2mm x 2.5mm，h=1.0mm）降壓DC/DC轉換器。

輸出電壓可在0.8V至3.6V范圍內以0.05V間隔進行內部設置。

HiSAT-COT控制的高速瞬態響應技術可以在負載波動期間將輸出電壓降至最低，非常適合FPGA和需要輸出電壓穩定性的設備等瞬時負載波動較大的應用。

HiSAT-COT是特瑞仕為DC/DC轉換器產品而獨自開發的高速瞬態響應技術。最適用于要求高精度以及高安定度電源電壓的集成電路。

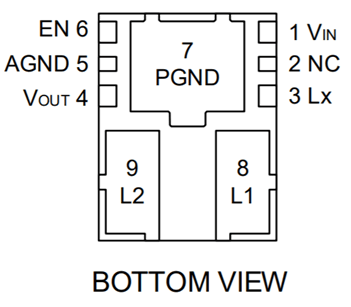

XCL23引腳示意圖：

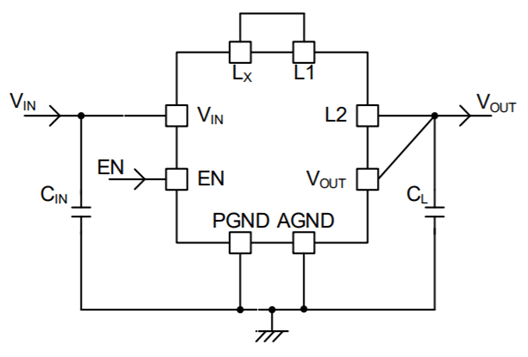

典型應用電路:

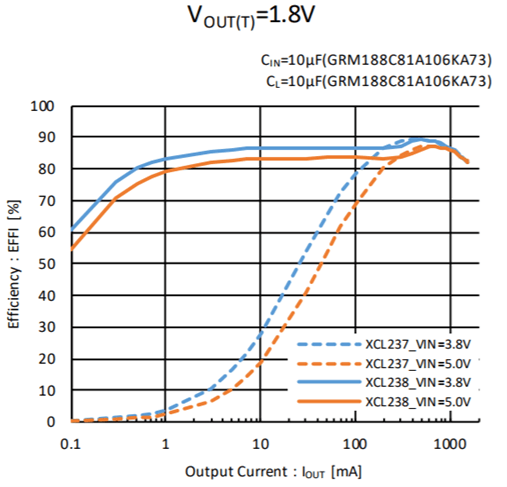

典型性能特征:

XCL238的產品特性

• Input Voltage :         2.5V ~ 5.5V (Absolute Max.:6.2V)
• Output Voltage :       0.8V ~ 3.6V (±2.0%)
• Output Current :       1.5A
• Oscillation Frequency :  3.0MHz
• Supply Current :        25μA
• Control Method :       HiSAT-COT Control
  F-PWM (XCL237)
  PWM/PFM (XCL238)
• Efficiency :             89% (VIN=3.8V, VOUT=1.8V, IOUT=500mA)
• Function :              Soft-start
  CL Discharge, UVLO
• Protection :            Short Protection
  Current Limit
  Thermal Shutdown
• Package :              USP-9B01
• Operating Ambient Temp. : -40℃ ~ 105℃

應用領域

• Communication equipment / modules
  (Bluetooth/Wi-Fi/GPS etc.)
• Power supply for MCU/FPGA/ASIC
  (POL power supply)
• Smart phones/Mobile phones
• DSC/Camcorder
• Portable game consoles
• Wearable devices
• Active cable/Active optical cable
