一、背景概述

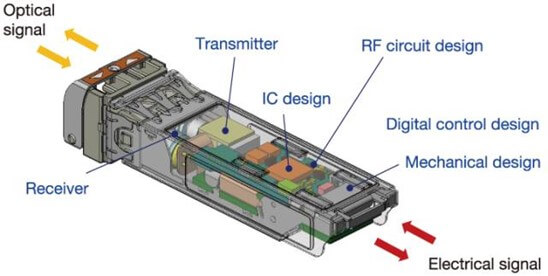

在光模塊中，激光器是產生光信號的關鍵元件；激光器的輸出功率和波長都會受到溫度的影響，因此需要控制激光器的溫度來保持其輸出性能的穩定。TEC(Thermo Electric Cooler) 熱電制冷器是一種控制激光器溫度的裝置；在光模塊中，TEC通常被放置在激光器或光電元件的背面與其直接接觸。TEC與元件之間使用導熱材料來提高熱傳遞效率，通過控制TEC使其保持在一個恒定的溫度范圍內。

二、TEC工作原理及驅動方式

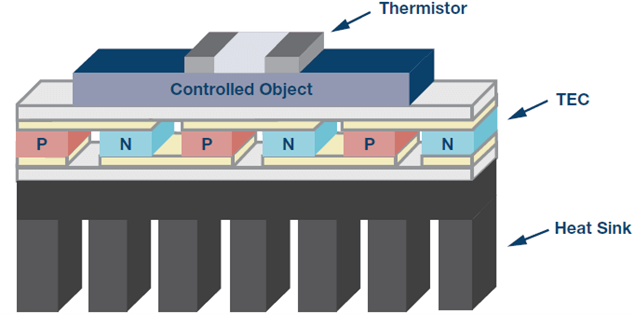

TEC利用半導體材料的珀爾帖（Peltier）效應制成。所謂珀爾帖效應，是指當直流電流通過兩種半導體材料組成的電偶時，一端吸熱、一端放熱的現象。TEC采用重?fù)诫s的 N 型和 P 型導體材料，多對PN結通過電極連在一起，并且夾在兩個陶瓷電極之間，并行發熱或制冷。

由于珀爾帖效應可以通過電流線性控制，TEC需要一個電平可以翻轉的電源以提供差分驅動電壓。脈沖寬度調制（PWM）控制差分輸出電壓，使流經 TEC 的電流改變大小和方向。通過電流的反饋調節，TEC 可以高精度控制各種分立器件的溫度，如光纖激光驅動器，精密電壓基準，或其它的溫度敏感型器件。

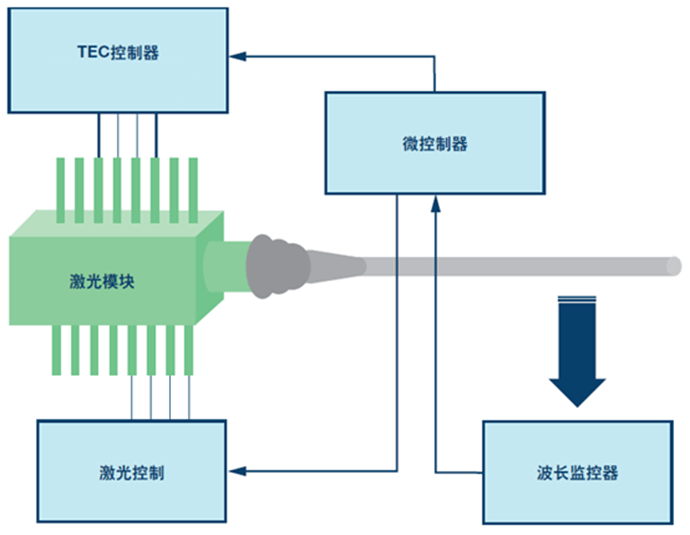

為了控制溫度，需要一個由熱敏電阻、TEC和TEC控制器組成的環路；TEC控制器將熱敏電阻反饋電壓與代表目標溫度的基準電壓進行比較，然后控制流經TEC的電流，從而調整TEC傳輸?shù)臒崃?；微控制器用于監測和控制熱環路。TEC控制器是實現TEC制冷控制的重要組成部分，其性能指標和功能特性對于整個系統的性能和穩定性有著重要的影響；本文介紹的SGM41299 TEC控制器能助力客戶光模塊熱設計。

三、SGM41299技術特點及應用電路

1. SGM41299技術特點

SGM41299是一款集成式TEC控制器，它包括差分驅動、脈沖寬度調制和兩個零偏、軌到軌斬波放大器等。

• 高效率單電感架構
• 集成低內阻MOSFET
• TEC電壓和電流工作監測
• 獨立的TEC加熱和冷卻限流設置和可編程最大TEC電壓
• 兼容NTC 或RTD熱傳感器
• 溫度鎖定指示器

2. SGM41299工作原理

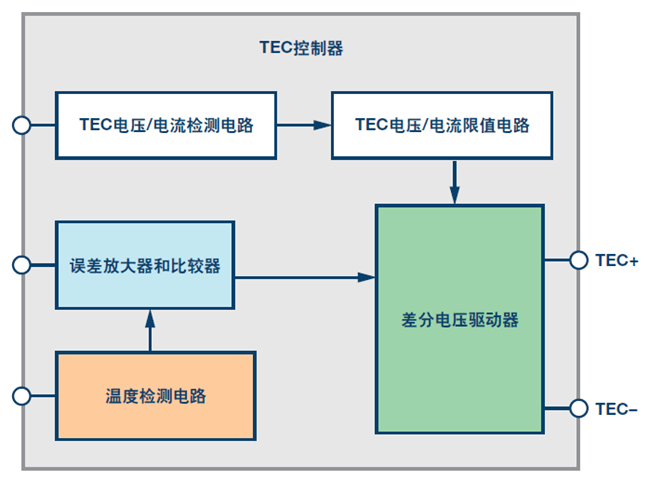

1) 功能框圖

SGM41299主要包括溫度檢測電路、誤差放大器和補償器、TEC電壓/電流檢測和限值電路、差分電壓驅動器。PWM在H橋配置下控制內部功率MOSFET，通過測量熱敏電阻反饋電壓，并使用集成運算放大器作為比例-積分-微分(PID)補償器來調理信號，將模塊溫度建立至可編程的目標溫度。

2）差分電壓驅動器

電壓驅動器可以是線性模式、開關模式或混合電橋。線性模式驅動器更簡單且更小，但效率不佳。開關模式驅動器具有良好的效率，但輸出端需要額外的濾波電感和電容。SGM41299使用混合配置，含有一個線性驅動器和一個開關模式驅動器，體積較大濾波元件數量減半，同時能夠保持高效率性能。

3）誤差放大器和比較器

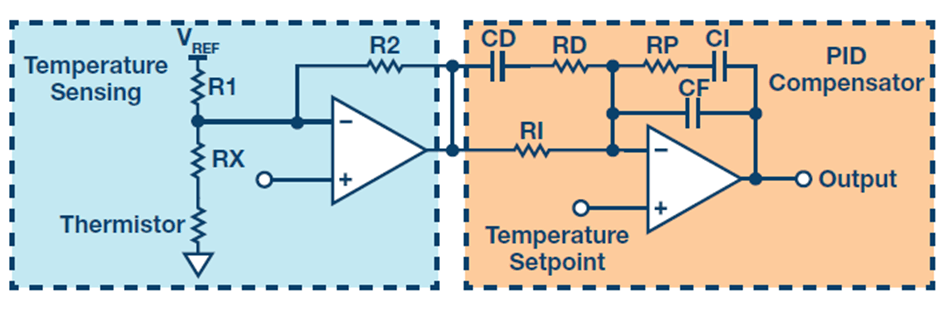

模擬熱反饋環路包括兩級，由兩個放大器構成。第一個放大器接受熱敏電阻反饋電壓(V_FB)，將該輸入轉換為線性電壓輸出。此電壓代表對象溫度，饋入補償放大器中，與溫度設定電壓進行比較，產生一個與二者之差成比例的誤差電壓。第二個放大器通常用來構建PID補償器。

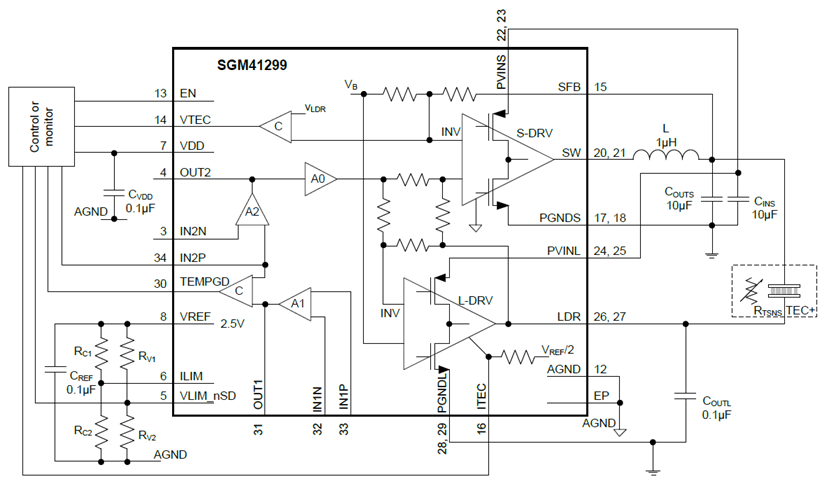

3. SGM41299典型應用電路

四、SGM41299典型應用場景

• TEC溫度控制
• 光學模塊
• 光纖網絡系統
• 需要TEC溫度控制的儀器儀表
