??應用概述

車燈是汽車的重要組成部分，不僅影響汽車的外觀美感，更關乎駕駛者和行人的安全。隨著汽車技術的發展，車燈也從傳統的鹵素?zé)艉碗瘹鉄?，逐漸向LED燈和激光燈等新型照明技術轉變。LED燈具有耗能低、壽命長、亮度高、.可控性強等優點，已經成為目前主流的車燈解決方案。

汽車的尾燈由剎車燈、倒車燈、轉向燈、霧燈等組成。主要功能是提醒后方車輛，向其傳達前車的行駛狀態。 目前主流的尾燈系統基本采用LED照明，一般由MCU+LED驅動芯片構成，各大廠商通過燈光亮度和顏色的變化，實現不同的燈光效果，提升駕駛體驗。

??應用案例

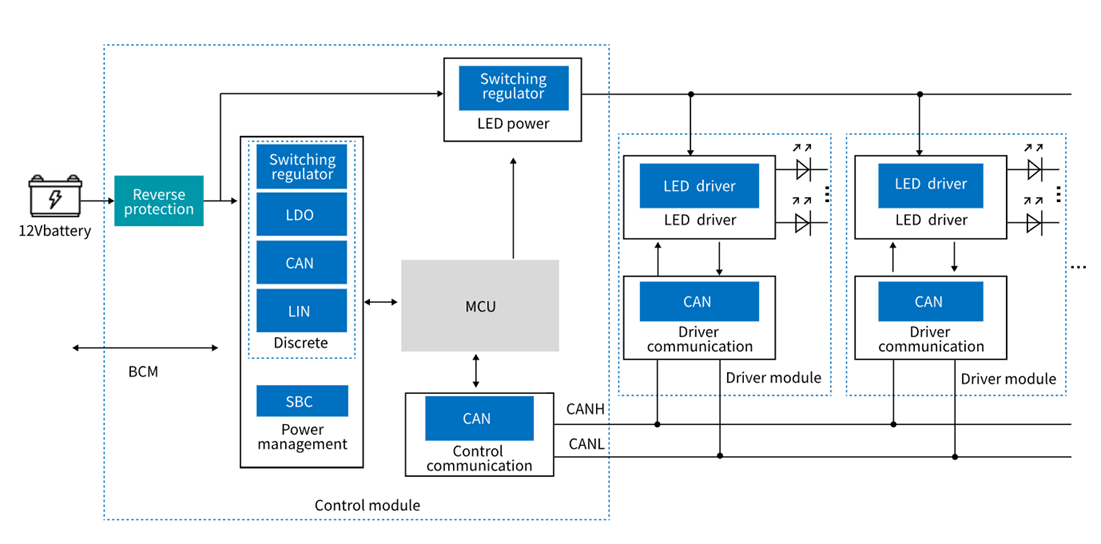

該方案主要包括控制板和燈板兩部分，使用納芯微12通道LED驅動NSL21912、電源芯片NSR33050和CAN收發器NCA1042B。

NSL21912是一款 12 通道、支持 3.8V 到 20V 供電范圍、每通道 100mA 電流輸出能力的高邊汽車級 LED 驅動器，該器件支持2-bit全局、6-bit獨立電流設置，支持靈活的 12-bit PWM 調光。

NSL21912具有低Dropout電壓需求（700mV Max.@50mA），并且支持VS Shunt的自動熱共享技術，提供優秀的熱性能表現。NSL21912支持 LED 開路、對地短路和單 LED 短路等診斷特性。該器件集成可配置看門狗以及可編程EEPROM，當系統中MCU連接斷開時，NSL21912可針對不同應用靈活設置故障安全狀態(Fail Safe Mode)。

NSL21912支持最高2Mbps的UART通訊接口，單總線最多支持16個NSL21912通訊。

??產品特性

? 滿足AEC-Q100 Grade1 車規 要求

? 3.8V~20V供電電壓范圍

? 12通道高精度電流源

? 每通道100mA輸出電流能力

? 12-bit 獨立PWM調光

? 低Dropout電壓 （700mV max. at 50mA）

? 支持VS引腳Shunt電阻的自動熱共享特性

? 基于UART協議的通訊接口，支持最高2Mbps通訊速率

? 可配置的LED開路和LED短路檢測閾值

? 完整診斷和保護功能
