背景概述

NSI22C12是一款高性能高速隔離窗口比較器，基于納芯微電容隔離技術，其輸出與輸入分離。該器件支持開漏輸出以及鎖存功能，并能提供極短的保護延時，以及高共模瞬態抗擾度，非常適合應用于系統中過流保護的場景。NSI22C12支持兩種閾值調節模式，一種是20mV~ 320mV的外部電壓輸入可調，另一種是通過內置100μA電流源流經外部電阻器的±20mV至±320mV閾值可調。NSI22C12的故障安全功能包括VDD1缺失檢測，簡化了系統設計和診斷。

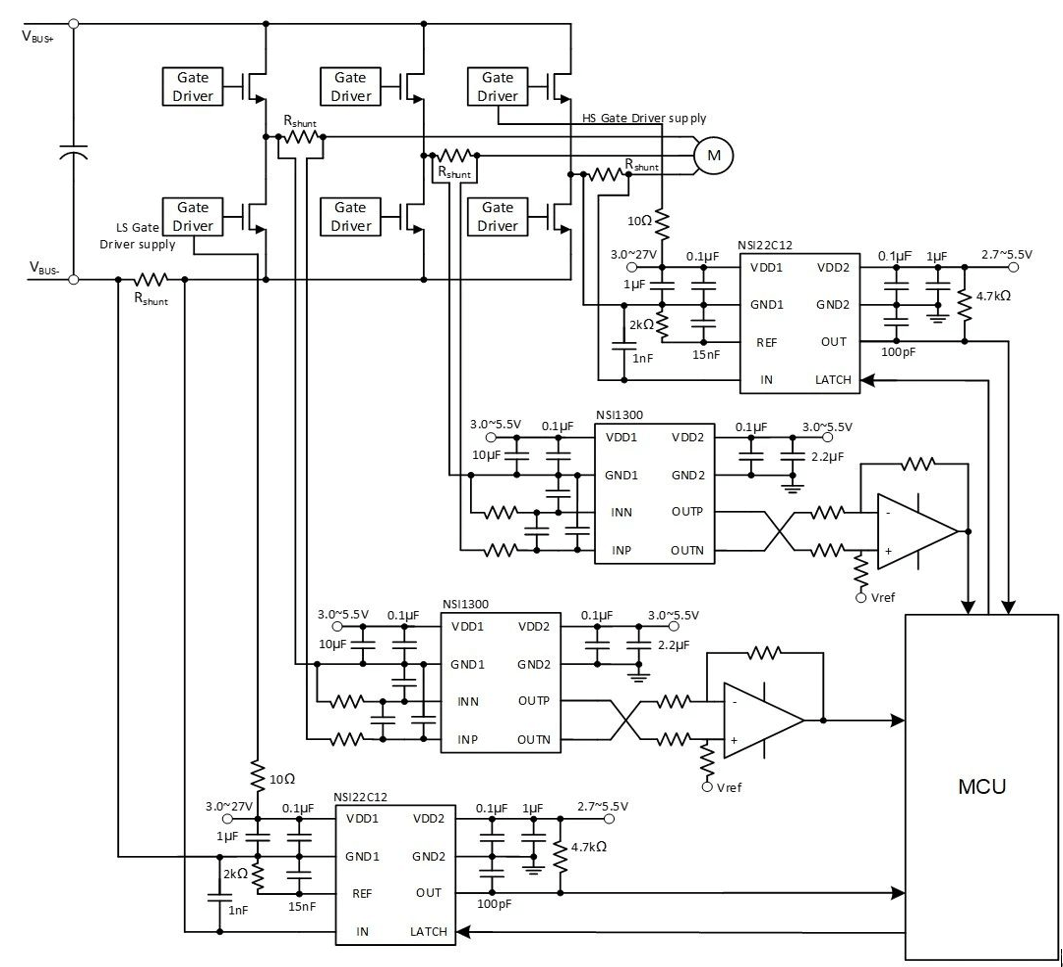

納芯微NSI22C12在電機驅動中的案例

工業電機驅動系統的應用環境比較復雜且惡劣，可能會出現橋臂直通、相間短路、接地短路等突發狀況，導致過大的電流流入電機驅動器系統，從而使驅動器損壞。傳統的過流檢測設計采用通用比較器和隔離光耦的分立方案，響應時間在3~5μs 之間，隨著功率器件從硅基的IGBT轉向第三代半導體SiC和GaN，其短路耐受時間縮短至1μs內，傳統方案已經無法滿足。

同時，通用運放/比較器共模電壓耐受能力有限，在DC+過流和相電流過流檢測等應用中較為局限，而如果只監控DC-過流，則無法覆蓋到電機外殼對地短路的故障情況。納芯微的隔離式比較器NSI22C12提供單芯片式隔離過流保護方案，能夠覆蓋更全面的故障場景，支持最大250ns的保護延時，雙向過流保護，同時提供高達150kV/μs的CMTI (Common-Mode Transient Immunity，共模瞬態抗擾度)，大幅提升系統可靠性，支持客戶的工業電機驅動系統采用更高功率密度的設計。

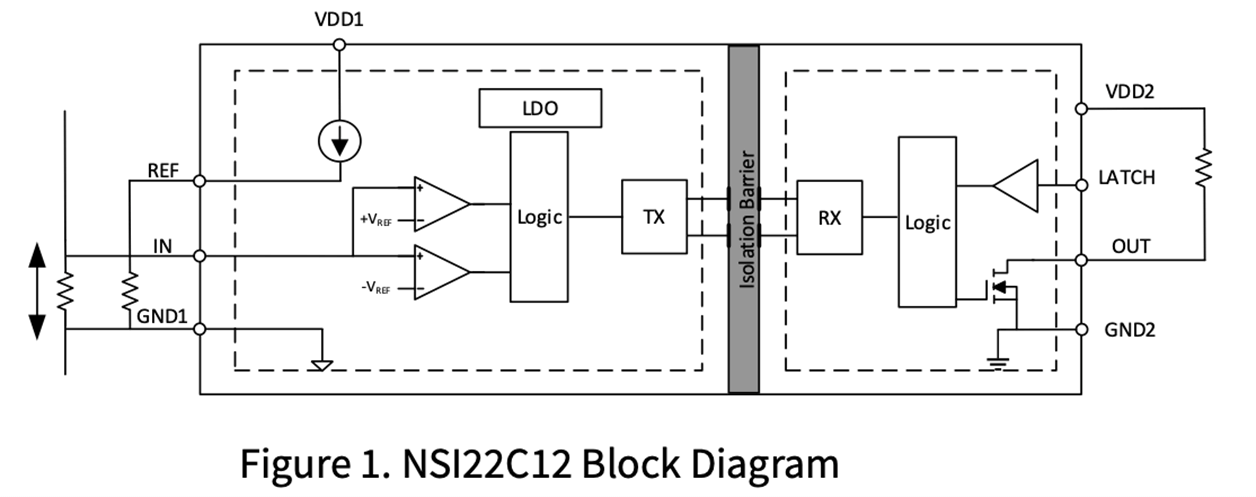

NSI22C12技術和應用電路

• Up to 5000VRMS Insulation Voltage
• 3.1Vto27Vwideinputsidepowersupply
• Adjustable input reference threshold: ±20mVto±320Mv
• Analog input voltage range :±0.4V
• Internal threshold reference:100μA±1.5%error(Max)
• Accurate trigger threshold:±1%error(Max)
• Fast propagation time:250ns(Max)
• High CMTI:150kV/μs(Typ)
• System-Level Diagnostic Features: VDD1monitoring
• Operation Temperature:-40°C~125°C

應用場景

• 車載充電機
• 工業電機控制器
• 電源、太陽能逆變器
• 不間斷電源
