中微愛芯安防攝像頭IPC 芯片應用
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：資料來源 中微愛芯
- 分類： I-CORE, 產品線, 工業控制, 方案
- 標簽： 步進電機驅動, 線性穩壓器LDO, 達林頓晶體管陣列
網絡攝像頭IPC（Internet Protocol Camera）是結合互聯網技術的新一代市場主流安防攝像機，常與路由器、交換機、NVR（網絡視頻錄像機）等設備組建成監控系統，它可以將視頻、音頻、報警及控制信號通過網絡傳輸，接受網絡監控主機（NVR或監控管理平臺）的管理。
中微愛芯研發的芯片可應用在網絡攝像頭（IPC）的音頻、機械結構驅動、電源等模塊，具體產品架構如下：
| 音頻模塊 | IR-CUT | 步進電機驅動 | 電源模塊 |
| AiP1351 | AP6208 | AiP2803 | AiP76XX 系列 |
| AiP1350 | AiP6108 AiP6108E | AiP2803L | AiP75XX 系列 |
| AiP8004 | AiP2803LS | AiP1117 系列 | |
| AiP8002D | AiP6133 | ||
| AiP24580 | AiP6188 | ||
| AiP4580/S | AiP6187 | ||
| AiP4558/S/L | |||
| AiP5532/4 |
音頻模塊
音頻模塊在IPC系統中扮演著至關重要的角色，除了可實現智能語音交互控制功能，還可完成監控、安全警示及報警功能，改善用戶體驗，實現更靈活、更個性化的應用。音頻通信模塊包含麥克風運算放大器和揚聲器功率放大器，通過ADC和DAC實現模/數和數/模信號轉換，搭載DSP單元進行信號處理，中微愛芯可提供低噪聲運放和AB類、D類功放如下：
?低噪聲運放：
| 產品型號 | 電源電壓 | 通道 | 失調電壓 | 失調電流 | 單位增益帶寬 | 擺率 | 噪聲電壓 | 封裝 |
| AiP24580 | ±2~±18V | 1 | 3mV | 5nA | 12MHz | 5V/us | 6.5nv/√Hz | SOP14 |
| AiP4580 | ±2~±18V | 2 | 3mV | 5nA | 15MHz | 4.5V/us | 6.5nv/√Hz | MSOP8/SSOP8/SOP8/DIP8 |
| AiP4580S | ±2~±18V | 2 | 3mV | 5nA | 9MHz | 4V/us | 6.5nv/√Hz | |
| AiP4558 | ±1.5~±18V | 2 | 6mV | 2nA | 3MHz | 1.7V/us | 8nv/√Hz | SOP8/SIP8/DIP8/SOP8W |
| AiP4558S | ±1.5~±18V | 2 | 6mV | 2nA | 3MHz | 1.1V/us | 8nv/√Hz | SOP8/SIP8/DIP8 |
| AiP4558L | ±1.5~±9V | 2 | 6mV | 2nA | 3MHz | 0.7V/us | 8nv/√Hz | |
| AiP5532 | ±3~±18V | 2 | 0.5mV | 10nA | 7MHz | 6V/us | 5nv/√Hz | SOP8/DIP8 |
| AiP5534 | ±3~±18V | 1 | 0.5mV | 20nA | 24MHz | 13V/us | 5nv/√Hz |
?功放：
| 產品型號 | 功放類型 | 關斷電平 | CH | 電源范圍 | 輸出功率 | 關斷電流 | 封裝 |
| AiP8002D | AB類 | H | 1 | 1.8~5.5V | 2W@(RL=40,V.=5V,THD+N=1%) | 0.5 | DIP8/SOP8 MSOP8/ESOP8 |
| AiP8004 | AB類 | H | 1 | 2.0V~5.5V | 4W@(RL=20,VD=5V.THD+N=10%) | <1 | ESOP8 |
| AiP1350 | D類 | H | 1 | 2.0V~5.5V | 4W@(RL=20.V=5V,THD<10%.BTL應用) | 12 | ESOP8 |
| AiP1351 | D類 | H | 1 | 2.0V~5.5V | 3W@(RL=40.V=5V.THD<1%.BTL 應用) | 12 | MSOP8 |
這四款音頻功放芯片均內置了過熱保護機制，通過配置外圍參數可以調整放大器的電壓增益，輸出無需外接耦合電容或自舉電容，通過控制SD進入關斷模式，從而減少功耗，芯片單位增益穩定，應用方便。除此之外中微愛芯的低噪聲運放借其寬泛的工作電壓范圍，以及超低輸入電壓噪聲密度，為安防攝像頭的音頻通信質量提供了堅實的保障。
機械結構驅動模塊
?? 步進電機驅動
步進電機驅動器在攝像頭云臺中的主要作用是提供精確、可靠的動力支持，實現攝像頭云臺的旋轉、升降及定位功能。中微愛芯可提供單路輸出電流230mA～500mA的步進電機驅動芯片，電路擁有集成度高、易于控制等特點，可匹配不同電壓、電流規格的步進電機。
| 產品型號 | 內部模塊 | 最大工作電壓 | 最大單路輸出電流 | 輸入信號兼容 | 封裝 |
| AiP2803 | 達林頓陣列 | 50V | 500mA | TTL/CMOS 邏輯信號 | DIP18/SOP18 TSSOP20 |
| AiP2803L | 達林頓陣列 | 40V | 350mA | TTL/CMOS 邏輯信號 | DIP18/SOP18 SSOP24 |
| AiP2803LS | 達林頓陣列 | 15V | 350mA | TTL/CMOS 邏輯信號 | SOP18/TSSOP20SSOP24 |
?? 直流電機驅動
家用攝像頭（如槍球一體攝像頭）的電機驅動模塊常常同時包含步進電機和直流電機，比如用于旋轉和俯仰調整，因此中微愛芯推出集成通道步進電機驅動、一通道直流電機，支持低壓5V供電，具有多保護功能，欠壓鎖定 (UVLO) 和熱關斷 (TSD)，適配需要混合控制的應用?可簡化復雜系統的電路方案中。
| 產品型號 | 內部模塊 | 邏輯電源 | 功率電源 | 控制端口 | 步進電機驅動 | 直流電機驅動 | 系統時鐘 | 封裝形式 |
| AiP6188 | 步進電機 | 2.7V~5.5V | 1V~5.5V | IIC | 1.1A | – | 內置時鐘/外灌時鐘 | QFN20 TSSOP20 |
| 直流電機 | – | 0.7A | ||||||
| AiP6187 | 步進電機 | 2.7V~5.5V | 1V~5.5V | IIC | 1.1A | – | 內置時鐘 | QFN24 TSSOP24 SSOP24 |
| 直流電機 | – | 0.7A |
?? IR-CUT

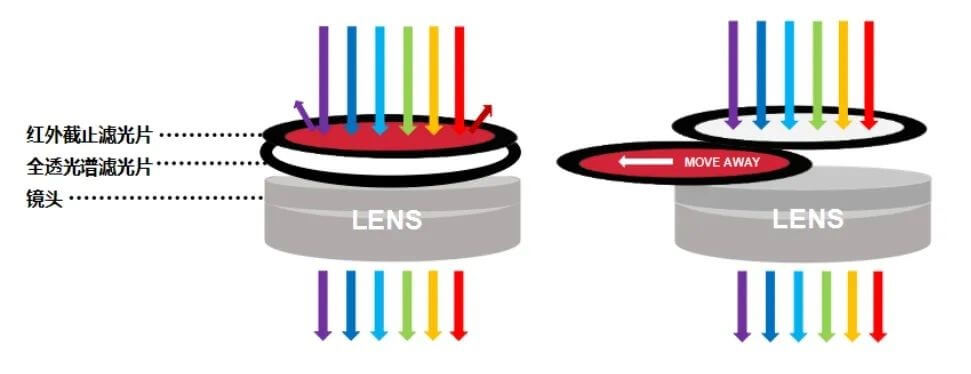

IR-CUT又稱雙濾光片切換器，在攝像頭鏡頭和感光芯片之間起到濾光的作用，能夠大大改善IPC的圖像質量。其內部由雙濾光片（一片紅外截止濾光片和一片全透濾光片） + 電機驅動構成。當攝像頭環境光線充足，切換到紅外截止濾光片，此時圖像顏色非常好，當環境光線很暗，紅外燈開啟，切換到全透濾光片，此時圖像為黑白清晰圖像。
中微愛芯可提供下列IR-CUT電機驅動芯片：
| 產品型號 | 內部模塊 | 最大集電極-發射極電壓 VCE (達林頓陣列模塊) | 最大電源電壓VCC (H 橋驅動模塊) | 最大輸出電流 | 封裝 |
| AiP6108 | 達林頓陣列 | 50V | – | 150mA | SSOP24 |
| H橋驅動 | – | 6V | 150mA | ||
| AiP6108E | 達林頓陣列 | 40V | – | 350mA | SSOP24 |
| H橋驅動 | – | 14V | 150mA | ||
| AiP6208 | H橋驅動 | – | 14V | 150mA | SOP8 |
電源模塊
低壓差線性穩壓器LDO（Low Dropout Regulator）在攝像頭中扮演著至關重要的角色，高紋波抑制比（PSRR）和低噪聲特性使得LDO能夠最大限度降低來自開關穩壓器的紋波電壓，提供穩定的電壓輸出，為攝像頭提供優質的電源管理功能。由于CMOS圖像傳感器對標稱輸入電壓的變化十分敏感，因此穩定的電壓也有助于攝像頭獲得更清晰的圖像。
中微愛芯可提供多系列、多電壓點的LDO可供選擇，如AiP76XX、AiP75XX系列，AiP1117系列，更有電壓點可在1.25V～13.8V間調節的AiP1117-ADJ電路可選，滿足多種電路需求。
| 產品型號 | 電壓點 | 輸出電流 | 封裝 | ||||||||
| AiP76XX系列 | 0.8V | 1.2V | 1.3V | 1.5V | 1.8V | 2.2V | 2.5V | 2.6V | 2.8V | 300mA | SOT23-5 DFN4 |
| 2.85V | 3V | 3.3V | 3.6V | 4.0V | 4.2V | 4.4V | 5.0V | – | 300mA | ||
| AiP75XX系列 | 2.5V | 3V | 3.6V | 4.0V | 4.4V | 2.5V | – | – | – | 200mA | TO92 SOT89-3 |
| AiP1117系列 | 1.2V | 1.5V | 1.8V | 2.5V | 2.85V | 3.3V | 5V | ADJ(1.25V~13.8V) | 1000mA | SOT223/T0252 SOT89-3 | |
近年來隨著安防IPC領域市場規模的持續擴張，芯片作為安防IPC產業鏈中的核心環節，市場需求也穩步提升。我司芯片可以應用在安防產品的電源、音頻、電機驅動、IR-CUT等多個模塊，產品種類豐富，性能優秀，適配度高。想要了解更多關于安防領域的產品相關信息，歡迎咨詢我司業務人員。
