中微愛芯 | 7款 CB3Q系列模擬開關

? AiP74CB3Q3125

• 類型：4路總線開關電路
• 核心特性：內置電荷泵

? AiP74CB3Q3244

• 類型：8路總線開關
• 核心特性：每4路帶輸出使能 + 電荷泵

? AiP74CB3Q3245

• 類型：8路總線開關
• 核心特性：電荷泵 + 輸出使能

? AiP74CB3Q3251

• 類型：八選一模擬開關電路
• 核心特性：內置電荷泵

? AiP74CB3Q3253

• 類型：2路四選一模擬開關電路
• 核心特性：內置電荷泵

? AiP74CB3Q3257

• 類型：4路二選一模擬開關電路
• 核心特性：內置電荷泵

? AiP74CB3Q3384

• 類型：10路總線開關
• 核心特性：每5路帶輸出使能 + 電荷泵

【主要特點】

?? 工作電壓范圍

• 2.3V ~ 3.6V

?? 過壓傳輸特性

• VCC=2.5V，Vsw=0～5.5V
• VCC=3.3V，Vsw=0～5.5V

?? 導通電阻 2.8Ω（VCC=3.3V），有利于減小信號衰減與降低功耗

?? 掉電（VCC=0V）防倒灌功能，可有效防止電流倒灌導致的后級電路損壞

?? 工作溫度范圍 -40℃~125℃，保證惡劣環境工況下的穩定運行

?? 靜態功耗

• 0.5mA

?? 開/關態漏電

• ＜1uA

?? 傳輸延時

• ＜0.11ns

?? 封裝形式

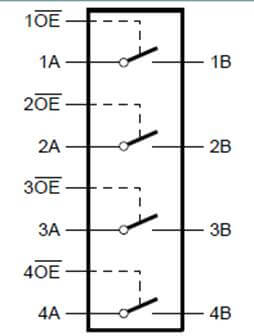

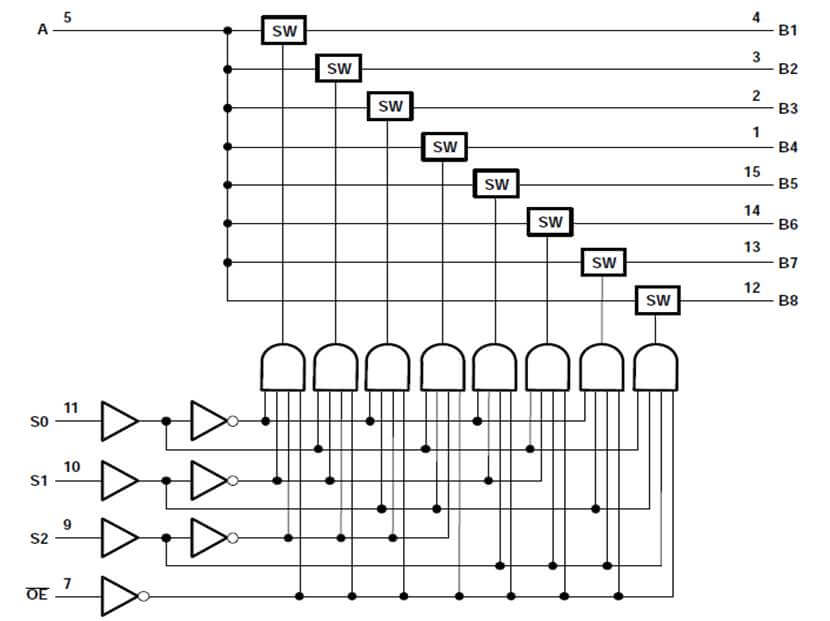

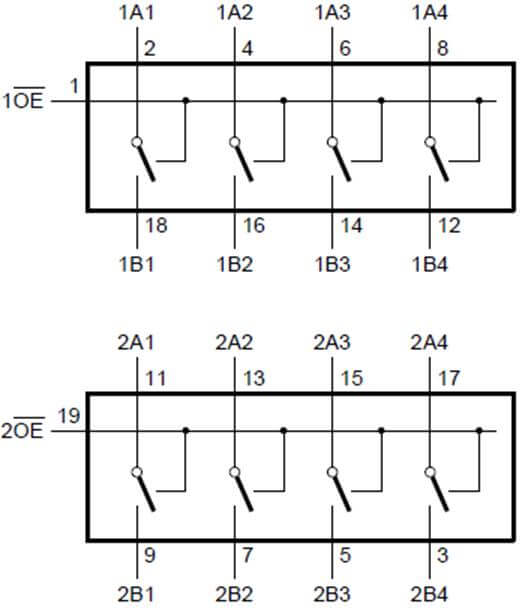

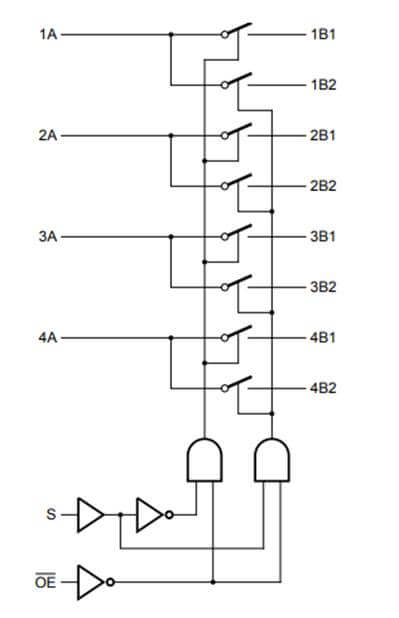

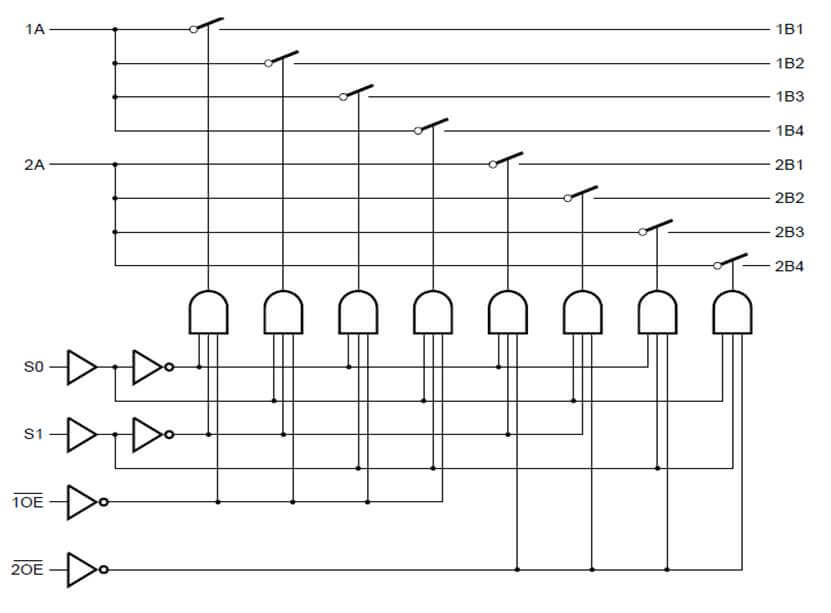

【功能框圖】

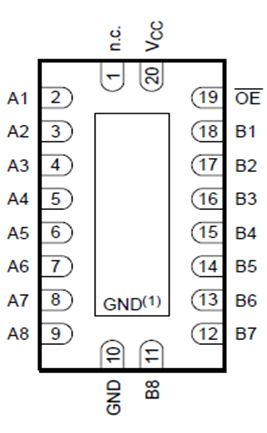

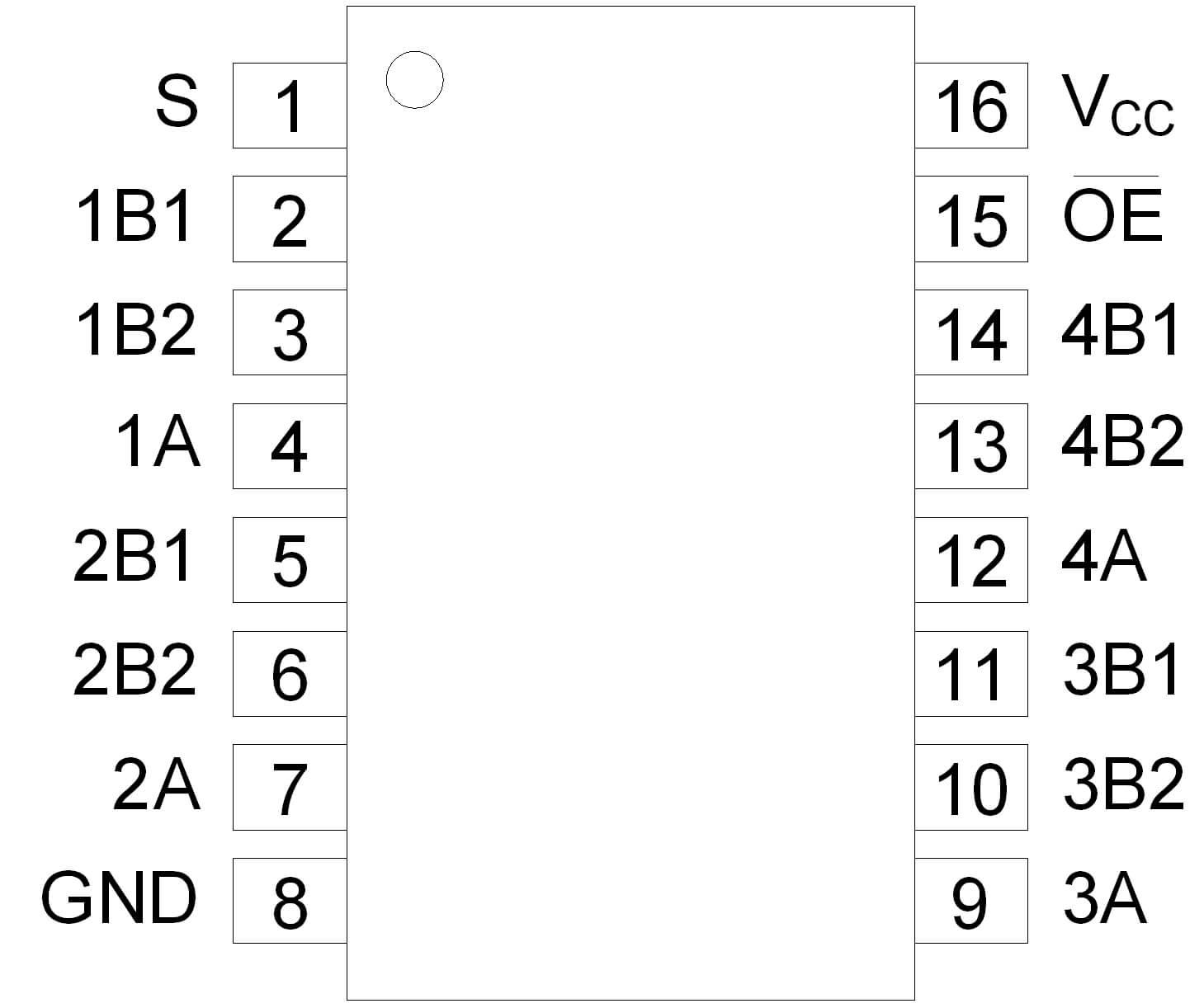

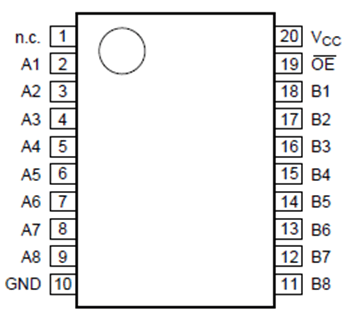

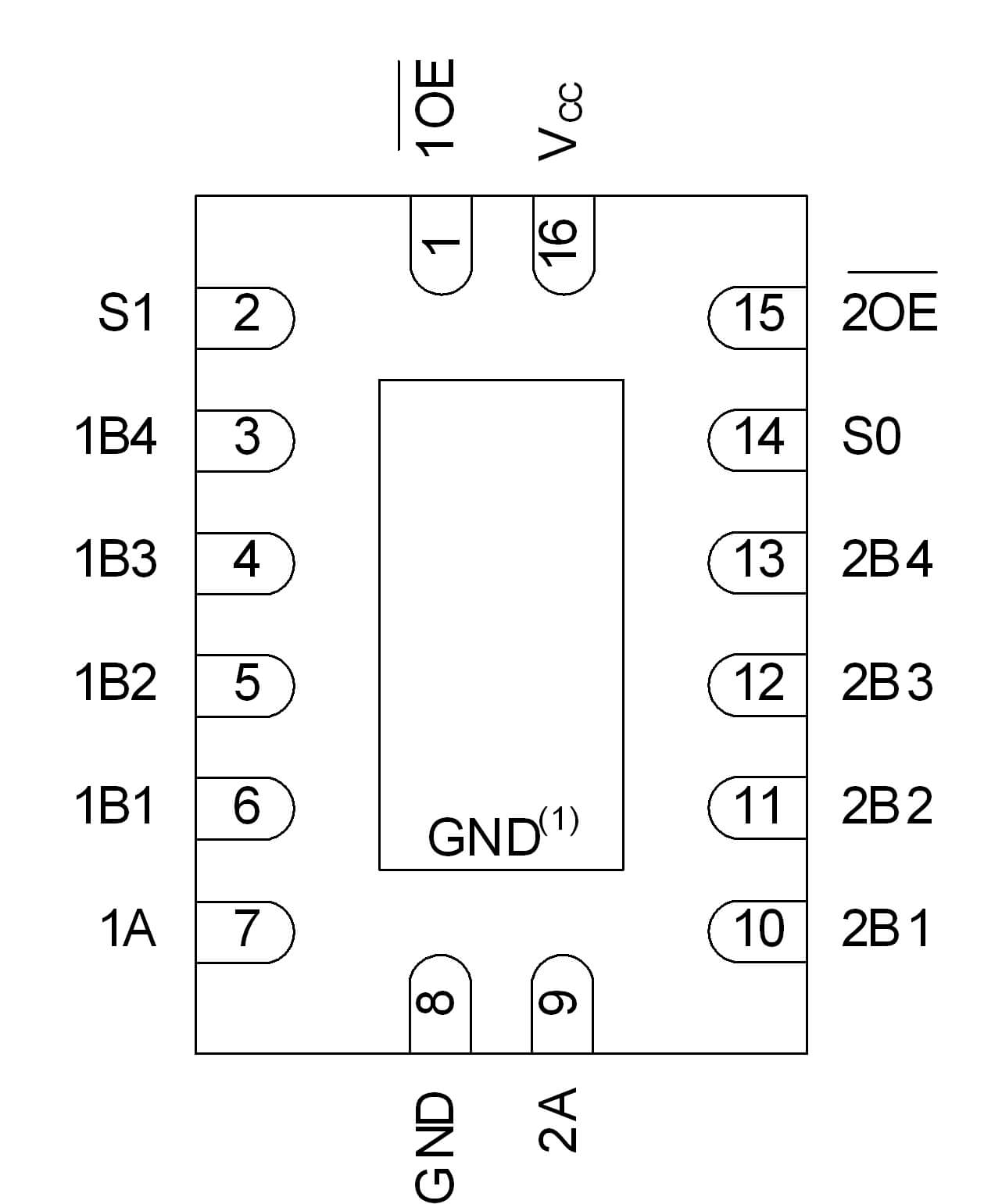

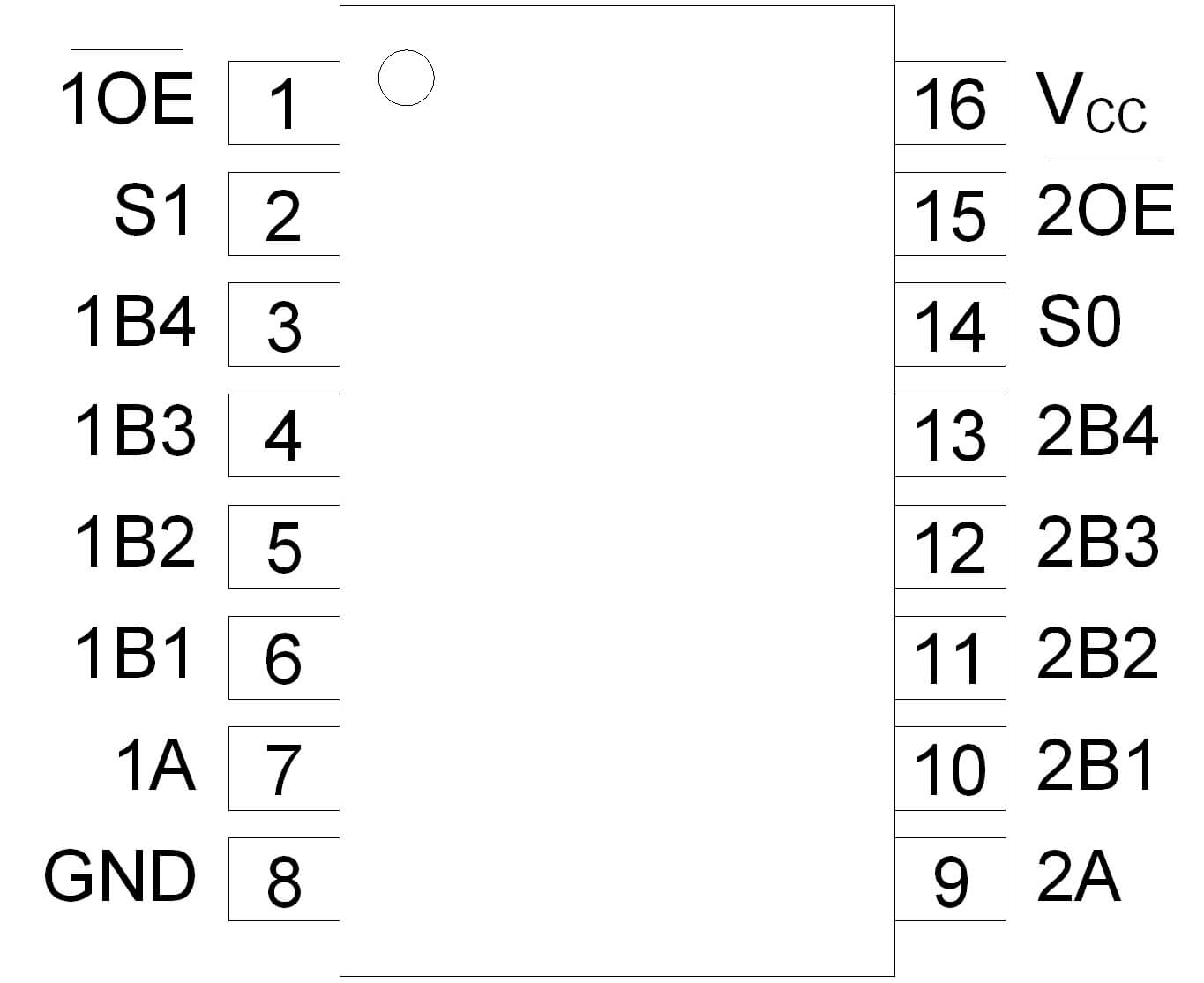

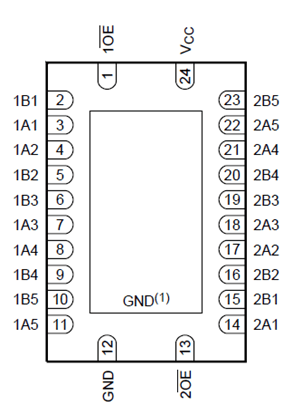

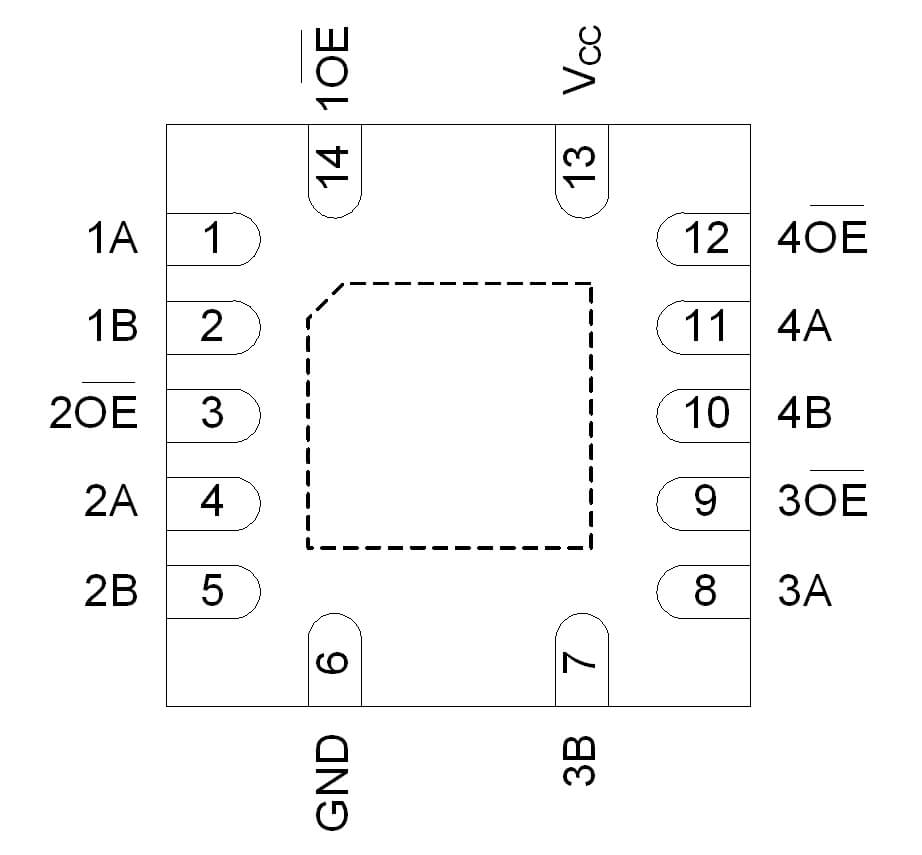

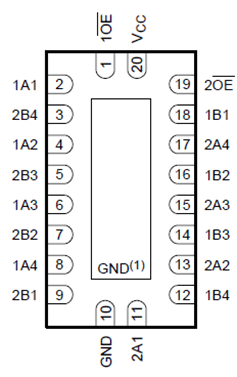

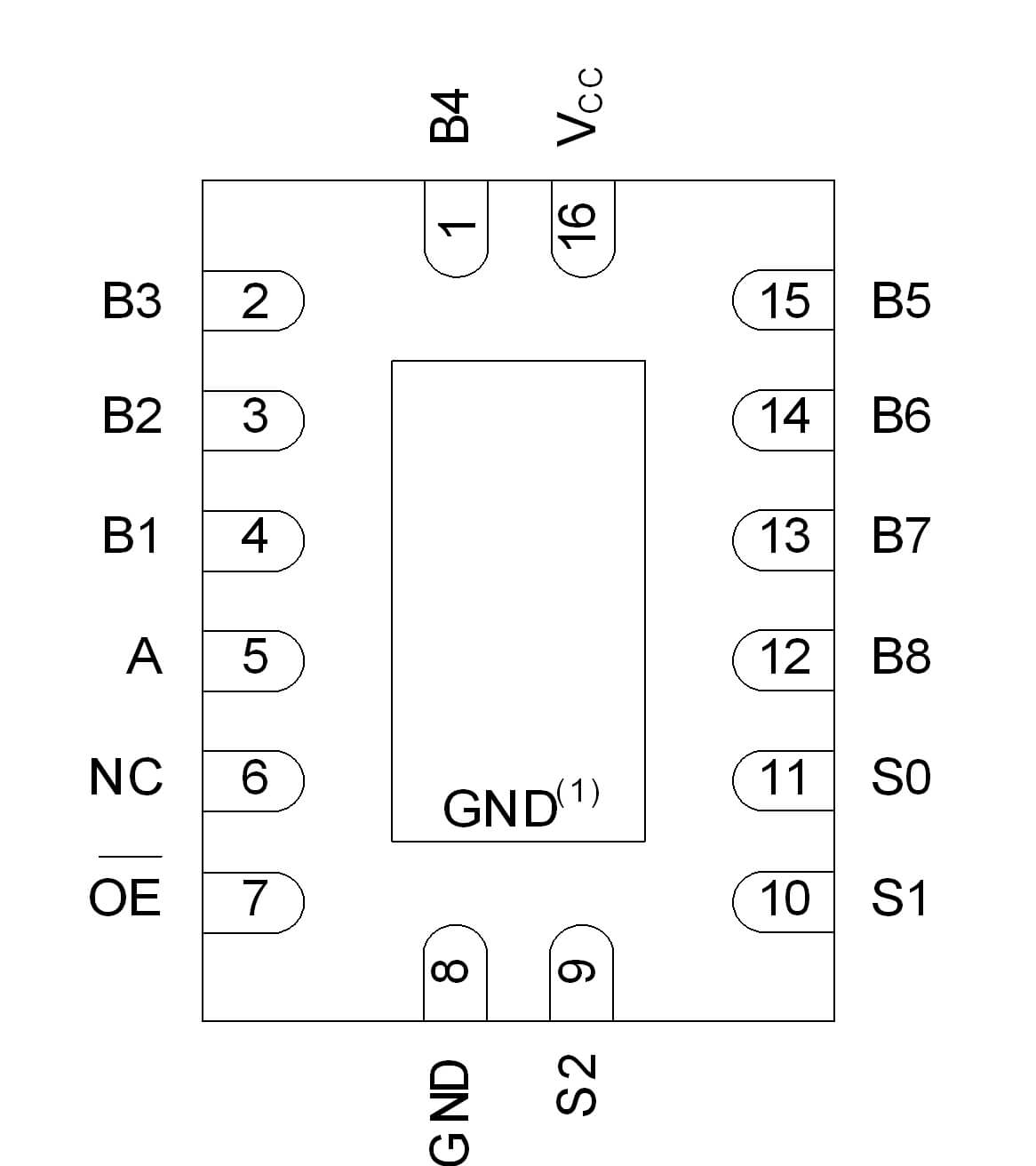

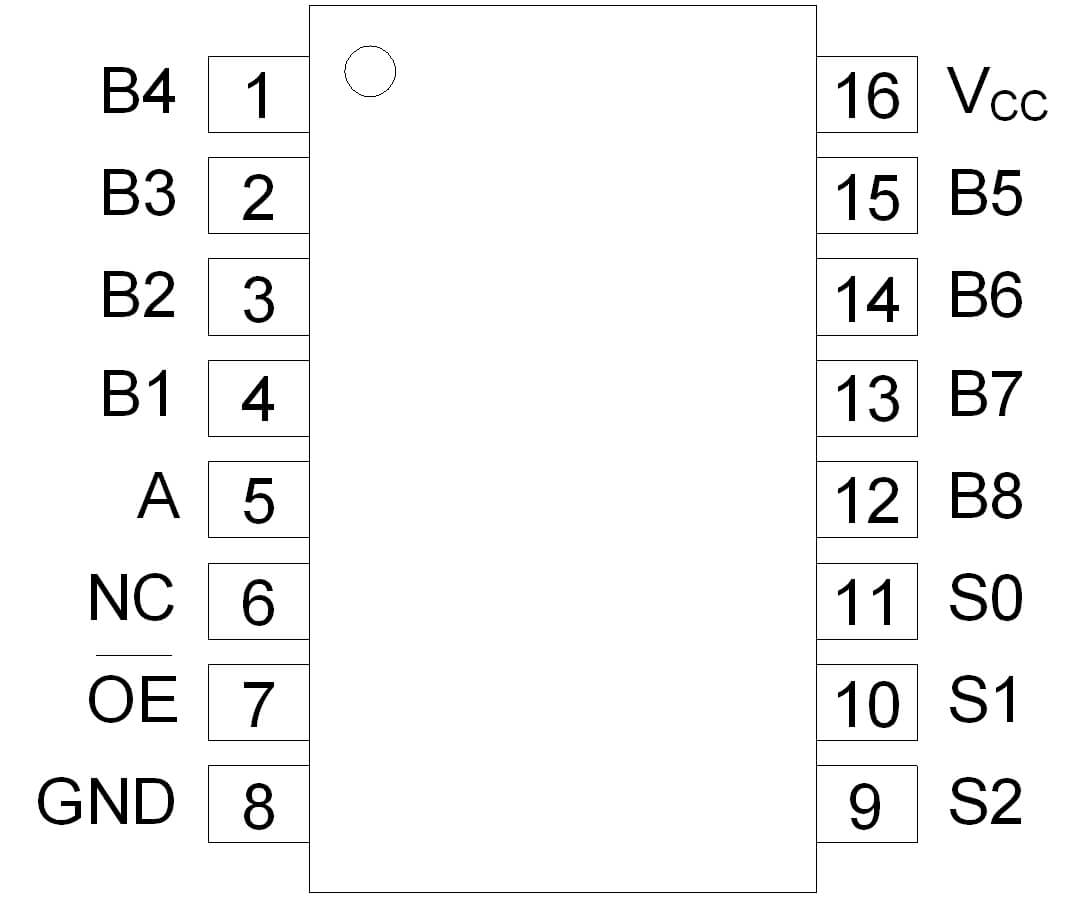

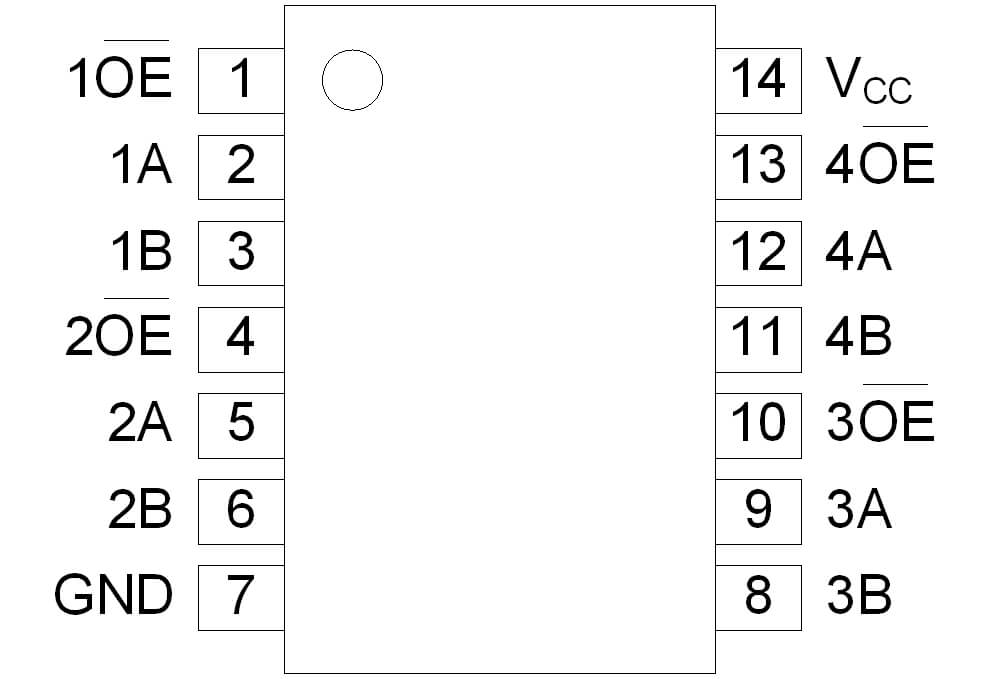

【引腳排列圖】

AiP74CB3Q3125

AiP74CB3Q3244

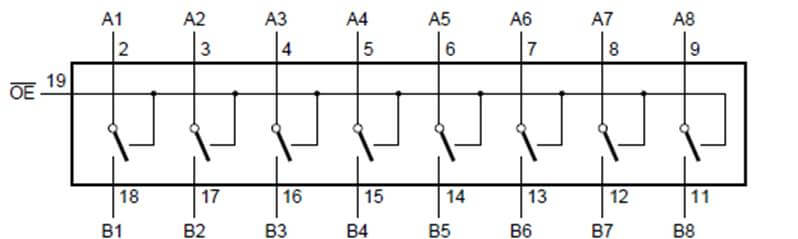

AiP74CB3Q3245

AiP74CB3Q3251

AiP74CB3Q3253

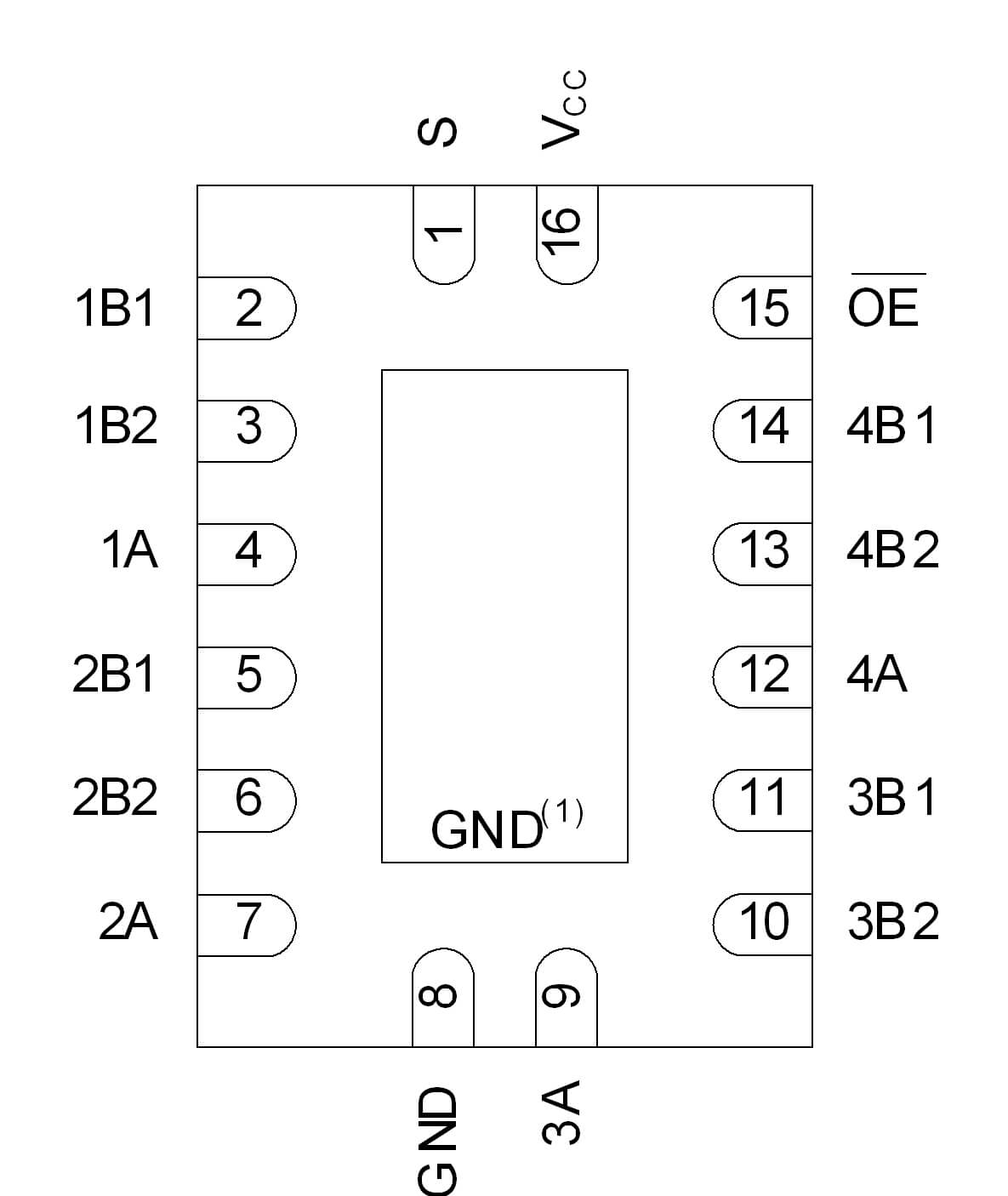

AiP74CB3Q3257

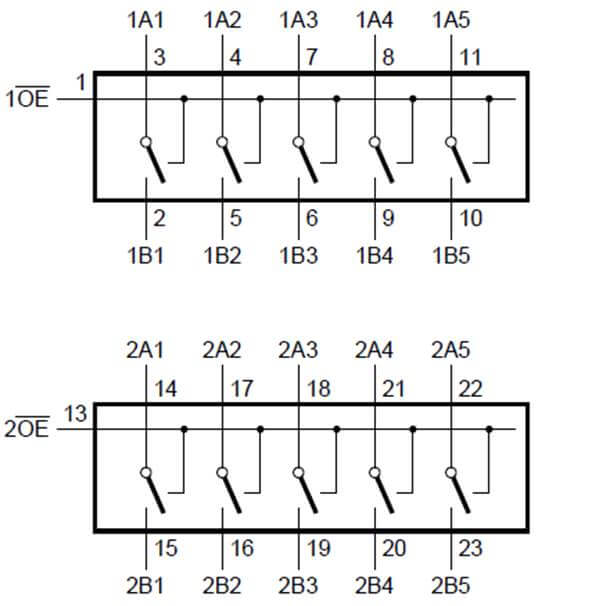

AiP74CB3Q3384

【應用領域】

• 計算機
• 移動設備
• 工控設備
• 醫療電子

?? 適用場景

1. 信號路由與切換
   • 在多個外設或模塊間動態切換信號路徑
2. 總線復用與共享
   • 實現多路數據總線共享
3. 高速接口擴展
   • 擴展高速接口的信號通道數量
4. 高精度數據采集
   • 管理高速ADC\DAC的信號

中微愛芯新推出的CBTLVD系列、CBTLV系列與CB3Q系列模擬開關均是高速、低功耗信號管理的理想選擇，與傳統模擬開關相比，在帶寬、導通電阻、功耗等方面均有較大性能優勢，其應用覆蓋計算機、移動設備、工控設備、醫療電子等領域，尤其適合需要高速信號、信號多路復用、信號路由管理的場景。

??【愛芯CBTLV\LVD\CB3Q電路家族選型表】

• CBTLV系列：支持軌到軌信號傳輸
• CBTLVD系列：支持非軌到軌信號傳輸
• CB3Q系列：支持軌到軌信號傳輸，且能在VCC=3.3V時傳輸5.5V信號
