一、背景概述

隨著社會的不斷進步和科技的不斷發展，汽車智能化和日常生活的交互越來越強烈，而無人機的普及和受大眾的歡迎程度也在不斷提高，如何將無人機與汽車智能化連接未來也將成為一大亮點功能。目前無人機上可設置拍攝裝置，通過遙控?zé)o人機用戶可以實現航拍，為用戶提供全新的拍攝角度，無論拍攝人像還是拍攝風景都可以適用。

Follow Me 無人機于 2016 年問世，借助 Follow Me 無人機技術，無人機被編程為自動跟隨，為客戶提供大量拍攝獨特空中鏡頭的機會。

二、ZED- F9P+F9H助力無人機Follow Me拍攝應用案例

Follow Me技術需要實時獲得兩個或多個運動載體之間的相對位置關系，包括距離、方位、相對速度等。集成實時動態(RTK)技術的多星座多頻ZED-F9P+ZED-F9H內置的RTK算法，支持Moving-base工作模式，其原理是：移動站不斷接收GNSS衛星信號，同時接收來自移動基站的實時衛星觀測數據，通過解算獲得移動站到移動基站的基線向量，以及移動站相對于移動基站的三維坐標。

工作原理以及信號流程：飛機上的F9P base接入RTK信號，與飛機上F9H（rover）構成moving-base系統，可以知道飛機的精確位置和航向角。但是有一個要求是base和rover的安裝距離需要大于30cm；數傳電臺需要把F9P base和F9H的2個串口信號合并到一起，傳回汽車端，這里面包含飛機位置信息，航向角信息以及RTCM信息；汽車上安裝F9P，接收數傳電臺的RTCM信號，這樣構成一個單RTK系統，可以實時知道汽車和飛機的位置信息。

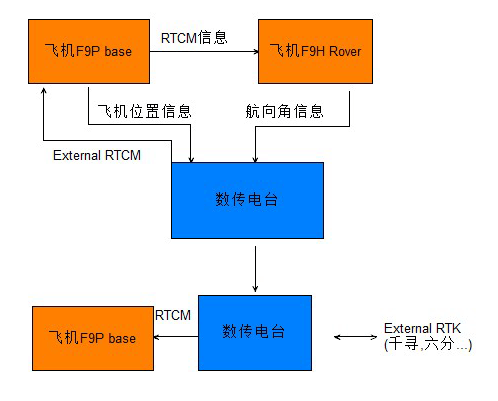

? 系統應用框圖

三、ZED-F9P，ZED-F9H技術和應用電路

特點：ublox公司作為全球領先的定位與無線通信技術供應商，結合自身綜合實力與采用最新推出的u-blox F9平臺的技術，核心創新研發出可在數秒內提供穩定的高精度定位產品ZED-F9P。

ZED-F9P作為u-blox 首款大眾市場多頻段接收器，可同時從四個GNSS星座接收信號（GPS、GLONASS、伽利略、北斗）。通過接收來自多個頻段（L1 / L2 / L5）的GNSS信號并結合RTK技術，ZED-F9P可在數秒內達到厘米級精度。

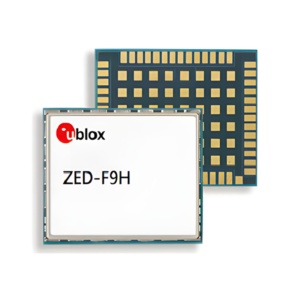

ZED-F9H作為附帶模塊，要求在同一設備上安裝ZED-F9P模塊。在該裝置中，ZED-F9P提供精確的GNSS位置，同時作為ZED-F9H模塊的移動基座，ZED-F9H模塊輸出精確的姿態信息。由于航向信息是基于全球?qū)Ш叫l(wèi)星系統的，因此不需要預先校準，從而確保易于生產、集成和操作。精確的航向信息總是可用的，即使在靜止的情況下。ZED-F9H設計用于降低標題應用程序的系統成本，并具有最小的電子BOM。由于其體積小，重量輕，功耗低，非常適合大眾市場的采用。

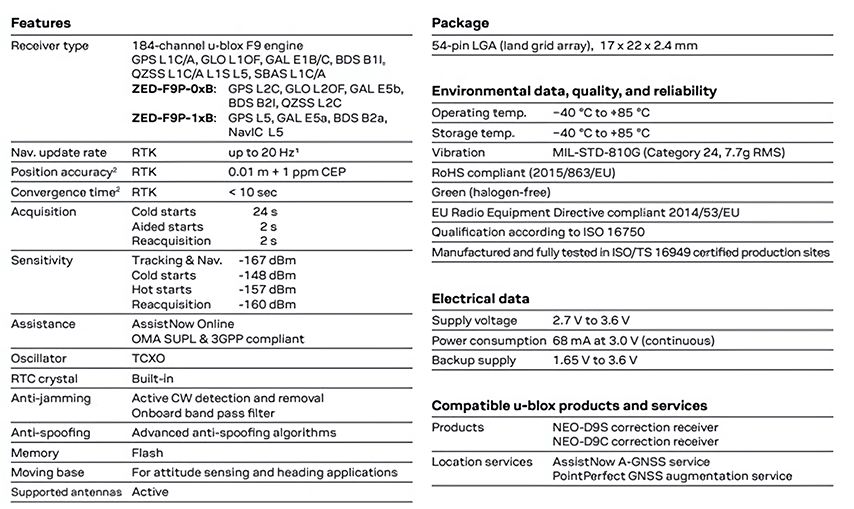

? F9P技術指標

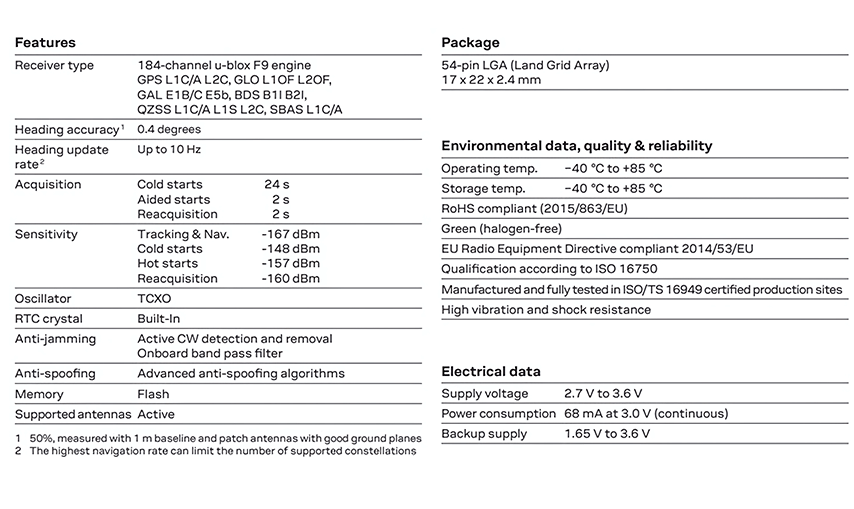

? F9H技術指標

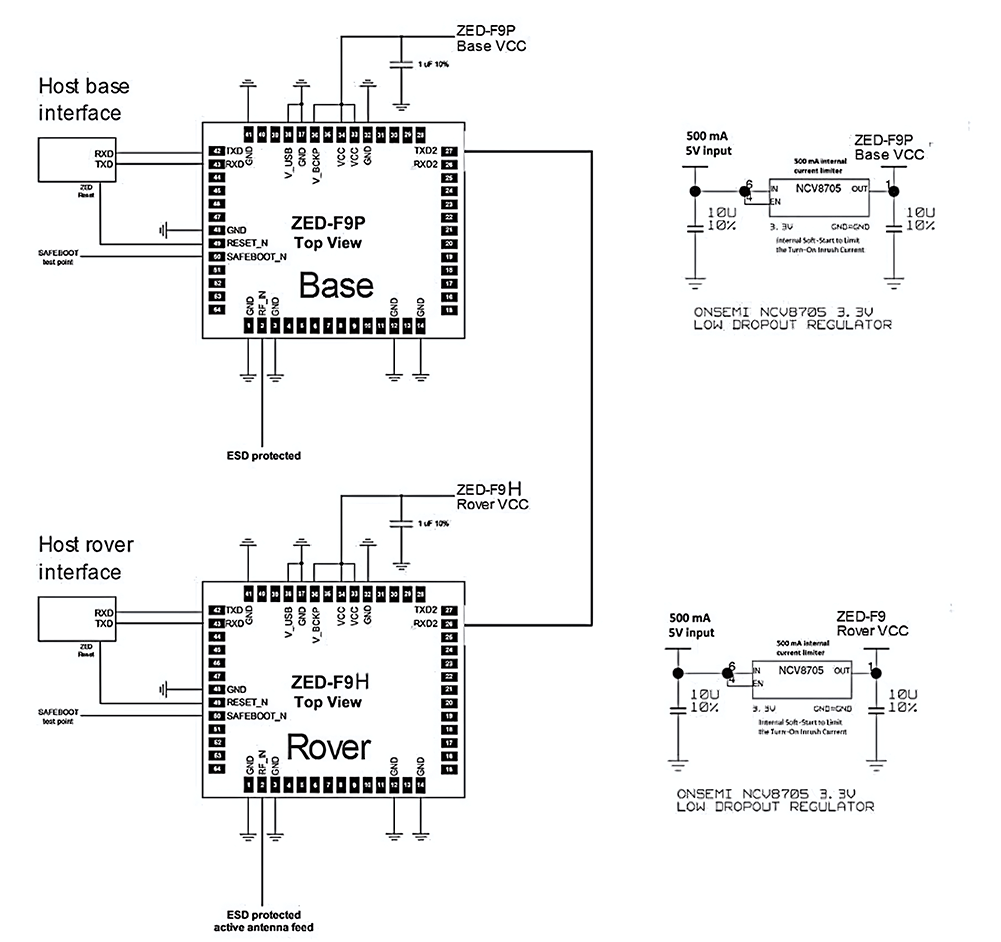

? 應用框圖

四、ZED-F9P+ZED-F9H主要應用場景

• 無人機“跟我來”運動和拍攝應用
• 船舶航向確定
• 重型機械運動控制
• 農用車輛航向確定和控制
• 蜂窩基站天線指向
• 車輛航向確定
