一、背景概述

近年來，隨著人工智能技術的飛速發展，更智能化的無人機集群相繼出現,其中無人機編隊表演越來越受到歡迎與喜愛，這也正在代替?zhèn)鹘y(tǒng)的煙花成為新型的多元化的一種傳媒手段。許多的節假日活動，景區宣傳，企業宣傳，展會活動宣傳，都用到了無人機編隊表演而更加的聚集人氣。在無人機集群表演時，考慮到畫面的視覺協調感和表演的安全性，定位的高度精準是整個行業共同面臨的重要課題。尤其是在三維空間中的飛行造型，編隊通常分布在一個不算廣闊的空域中，每架無人機間距僅有3-5米。因此，標準米級GNSS定位技術通常無法滿足編隊的飛行和編隊需求，甚至還會造成無人機升空時撞機、炸機等安全隱患。為了確保飛行安全，大規模表演通常轉而采用RTK差分定位系統，能夠?qū)崟r(shí)地提供無人機在指定坐標系中的三維定位結果并達到厘米級精度，保證編隊表演順利進行。

二、ZED-F9P高精度定位在無人機編隊表演應用案例

針對無人機編隊表演對GNSS定位高要求,集成實時動態(RTK)技術的多星座多頻ZED-F9P GNSS模塊不僅尺寸,功耗,精度及扛干擾性,都可以滿足表演無人機多種復雜應用需求。無人機編隊表演包括無人機地面站系統,RTK基站,RF傳輸模塊,無人機飛控系統等。首先建立地面基準站的校準，通過無線電臺或者4G/5G把RTCM數據傳輸給表演機高精度模塊ZED-F9P, 這樣表演飛機的定位精度可以達到厘米級, 目前無人機編隊采用的厘米級定位技術的誤差橫向不超過2厘米、縱向不超過3厘米, 從而保證精準執行飛行軌跡、動作。

系統應用框圖

三、ZED-F9P技術和應用電路

特點：

ublox公司作為全球領先的定位與無線通信技術供應商，結合自身綜合實力與采用最新推出的u-blox F9平臺的技術，核心創新研發出可在數秒內提供穩定的高精度定位產品ZED-F9P。ZED-F9P作為u-blox 首款大眾市場多頻段接收器，可同時從四個GNSS星座接收信號（GPS、GLONASS、伽利略、北斗）。通過接收來自多個頻段（L1 / L2 / L5）的GNSS信號并結合RTK技術，ZED-F9P可在數秒內達到厘米級精度，并能在任何給定的時間內接收更多的衛星信號，即使在諸如城市等復雜的環境中，也可以實現厘米級的精度。

憑借極高的更新頻率，ZED-F9P是無人機等高動態應用的理想之選。其芯片上集成有先進的多頻段RTK算法，無需額外的硬件或第三方RTK庫；而且該模塊即裝即用、易于集成，能夠使產品開發人員快速地將自身創意應用于市場之中。

特性：

• 接收器類型
  • 184通道u-blox F9引擎
  • GPS L1C/A L2C，GLO L1OF L2OF，GAL E1B/C E5b,BDS B1I B21，QZSS L1C/A L1S L2C，SBAS L1C/A
• ·RTK
  • 導航更新速率：高達20Hz
  • 位置精度：0.01m + 1ppm CEP
  • 聚合時間： <10s
• 采集
  • 冷啟動：24s
  • 輔助啟動：2s
  • 再采集：2s
• 敏感度
  • 追蹤與導航： -167dBm
  • 冷啟動： -148dBm
  • 熱啟動： -157dbm
  • 再采集： -160dbm
• 輔助
  • 立即在線協助
  • 符合OMA SUPL和3GPP標準
• 振蕩器：TCXO
• RTC晶體： 內置
• 防干擾：有源連續波檢測和移除
• 板載帶通濾波器
• 防欺詐：高級防欺詐算法
• 內存：閃存

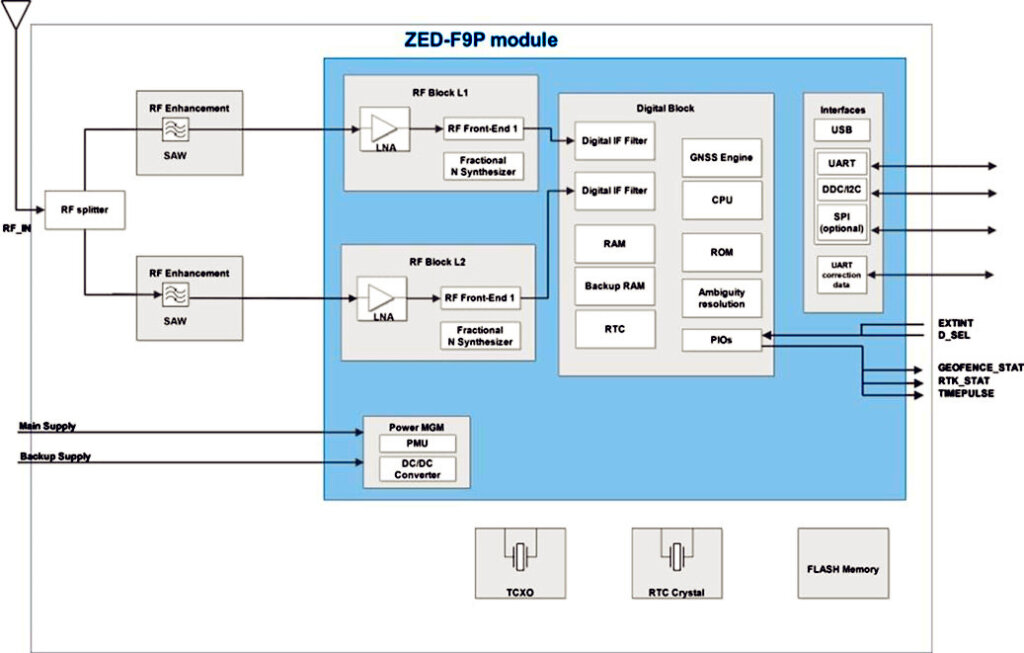

框圖：

 F9P定位精度對比：

四、ZED-F9P主要應用場景

• 無人機
• 機器人
• 工業導航
• 資產跟蹤
