? UWB無線通信技術背景

超寬帶(Ultra Wide Band, UWB)無線通信技術起源于20世紀60年代Dr.Gerlad F.Ross對微波網絡沖激響應的研究。此后研究焦點主要集中在雷達系統，并一直被美國軍方嚴格控制，利用占用頻帶極寬的超短基帶脈沖進行通信，主要應用于軍用的雷達，以及低截獲率/低偵測率的通信系統。2002年2月，美國聯邦通信委員會FCC 發布02-48號報告及法規，批準將UWB 技術用于民用。
UWB 是當前最先進的無線通信技術,其完全不同與其他無線通信的特點是UWB無載頻。之前的通信原理需要發射載頻信號，把信息調制出去，這樣就會消耗比較多的能量。但是 UWB 傳播信息不需要載頻，直接發射 0-1 尖波脈沖。而且它只在必要時才發射脈沖電波，空閑時不消電能。無線通信信號具有不可調的多徑效應，這個缺點會降低傳輸數據的速率和通話質量。UWB 其中主要一個優點就是多徑分辨能力強，UWB 發射的信號具有占空比較低，持續時段短等特點，這樣多徑信號與直達信號之間就比較容易區分出來，就能夠利用多徑分量去發射其他的信息，充分利用信號的能量，節約了電能。
UWB 信號的穿透力非常強，可廣泛的應用于地下和室內的高精度定位。相比于GPS 系統只能在衛星的可見范圍內工作，而且提供的是絕對地理坐標信息，UWB 技術可提供厘米級的精確定位和目標的相對位置。另外，UWB 脈沖信號持續時間比較短，可達納秒級，占空比極低，耗電很少?？偨Y(jié)來說，UWB 技術具有定位精度高、覆蓋范圍廣、實時性好、穿透力強、通信能力強和發射功率小的優點，非常適合高精度定位方案。

? XC9258B18CER-G在UWB定位標簽中的應用案例

QJ公司做UWB高精度定位標簽，產品的體積很小，這對所選擇的電子物料的功耗要求非常嚴格。其中電源部分使用了DC3.2V的紐扣電池進行供電。因為是由電池進行供電，會十分關注于器件的一個功耗上的問題。設計時，客戶選用了特瑞仕的XC9258B18CER-G，通過XC9258B18CER-G轉換成1.8V給主芯片供電。在待機期間，會關閉所有電路，將電流消耗降至1.0μA或以下。XC9258B18CER-G的軟啟動功能也相當適合此處，在快速啟動的典型情況下，最快可達0.3ms。隨著內置UVLO（欠電壓鎖定）功能，當輸入電壓變?yōu)?.00V或更低時，內部P溝道MOS驅動晶體管被強制關閉。B型集成了CL高速放電功能，使輸出電容器CL處的電荷能夠通過內部放電進行放電。

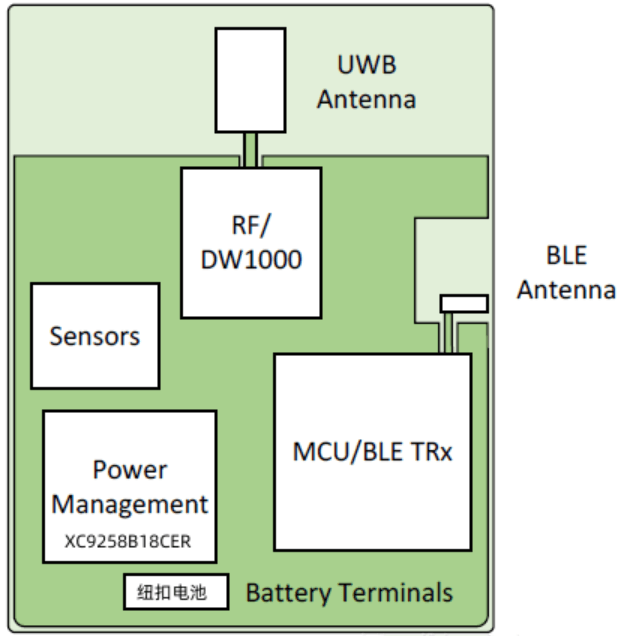

? 系統應用框圖

? XC9258B18CER-G技術參數和應用電路

XC9258系列是一組同步整流型直流/直流變換器，帶有內置的P溝道MOS驅動晶體管和N溝道MOS開關晶體管，旨在允許使用陶瓷電容器。輸出電壓在0.8V到3.6V（精度：±2.0%）的范圍內進行內部設置，增量為0.05V。該裝置提供高效、穩定的電源，輸出電流為1.0A，僅使用外部連接的一個線圈和兩個電容器進行配置。振蕩頻率設置為1.2MHz或6.0MHz，以適合特定應用。
對于瞬態響應良好的操作模式HiSAT COT（*）控制， XC9258系列為自動PWM/PFM開關控制，允許在整個負載范圍內（從輕負載到重負載）快速響應、低紋波和高效率。

? XC9258B18CER-G典型應用電路以及內部結構

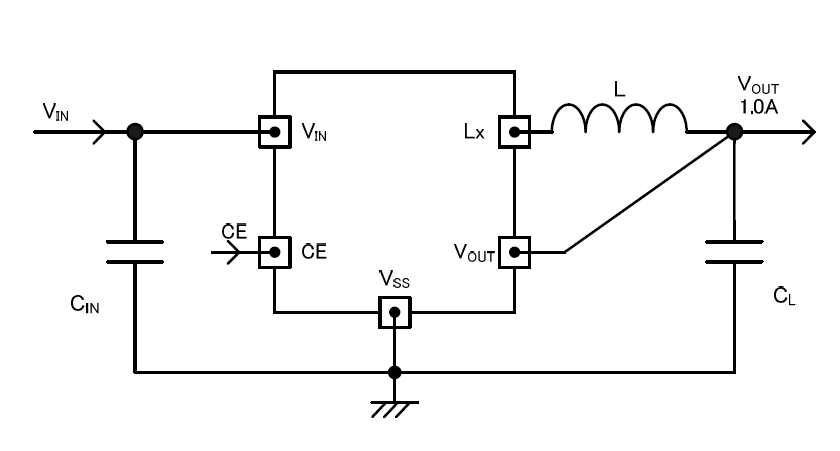

◇ TYPICAL APPLICATION CIRCUIT

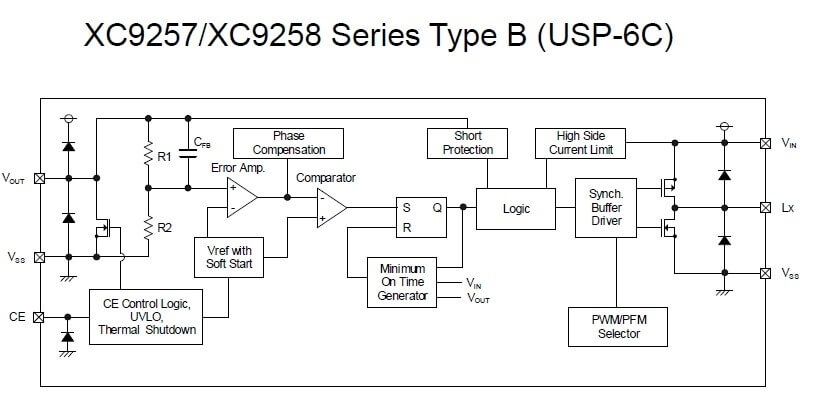

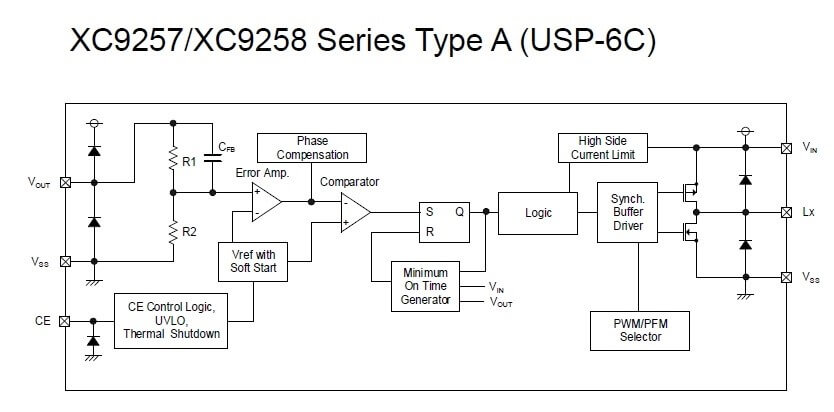

◇ BLOCK DIAGRAM

? XC9258系列的產品特征：

• Input Voltage Range：2.5V~5.5V
• Output Voltage Range：0.8V~3.6V (+2.0%)
• Oscillation Frequency：1.2MHz.6.0MHz
• Output Current：1A
• Control Methods：
  • HiSAT-COT Control
  • 100% Duty Cycle
  • PWM/PFM Auto (XC9258)
• Protection Circuits：
  • Thermal Shutdown
  • Current Limit (Pendent character)
  • Short Circuit Protection (Type B)
• Functions：
  • Soft-Start
  • UVLo
  • CL High Speed Discharge (Type B)
• Capacitor：Ceramic Capacitor
• Operating Ambient Temperature：-40°C~+105C
• Packages：SOT-25.USP-6C
• Environmentally Friendly：EU RoHS Compliant, Pb Free

? 應用領域：

• Smart phones / Mobile phones
• Bluetooth
• Portable game consoles
• Digital still cameras / Camcorders
• Point-of-Load (POL)
• Wearable device
