Torex理想二極管負載開關及多電源切換方案
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：黃修銅 Tanner Huang
一、Torex簡介
特瑞仕(Torex)半導體是以小型、低功耗、低噪聲為特點的電源IC專業制造商，能應對各領域電子設備的需求，為客戶提供優良的IC和解決方案。
? TOREX主要產品系列
? TOREX產品特點
? TOREX應用領域
二、理想二極管負載開關XC8110/XC8111簡介
? XC8110/XC8111技術參數
- 輸入電壓范圍: 1.5V ~ 6.0V
- 最大輸出電流: 500mA (XC8110)，1A (XC8111)
- 導通電阻Ron: 120mΩ @Vin=5.0V(WLP-4-02)
- 靜態電流Iq:
- 3.6μA (正向?qū)?
- 0μA (反向截止)
- 功能: 理想二極管（VF=20mV）,UVLO
- 保護: 電流限制，過熱保護，IEC 62368-1:2018認證
- 工作溫度: -40℃ ~ 105℃

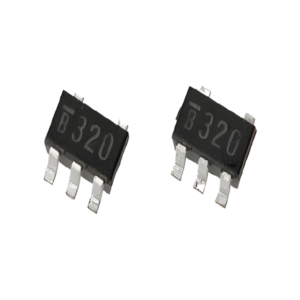

- 封裝: SOT-25，USP-6B06，WLP-4-02
-
XC8111AA01MR-G -
XC8110AA01MR-G¥1.28

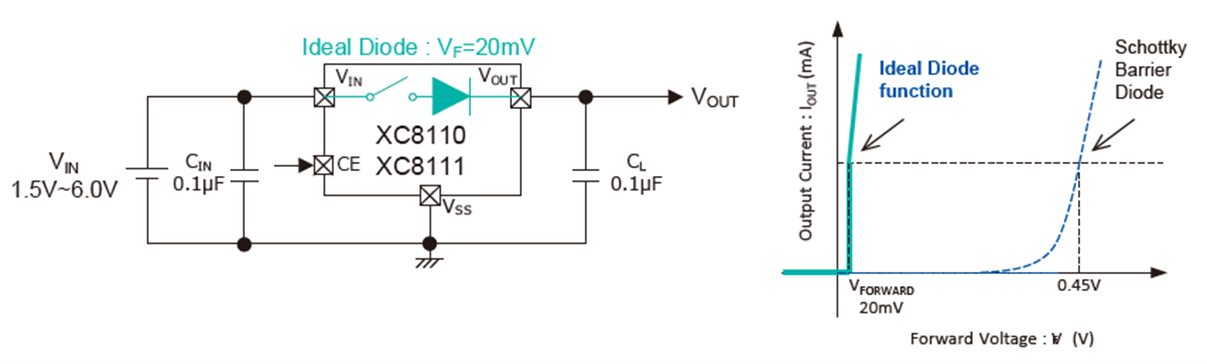

? XC8110/XC8111技術特點
- 正向?qū)▔航礦F=20mV，200mA以下?lián)p耗為SBD的1/20，500mA損耗也低至SBD的1/6
- 反向泄漏電流也為0μA，防止反向電流對前級電池等設備損耗
- 搭載了電流限制、過熱保護等功能，提高安全性
- 備份電源/多電源切換理想方案

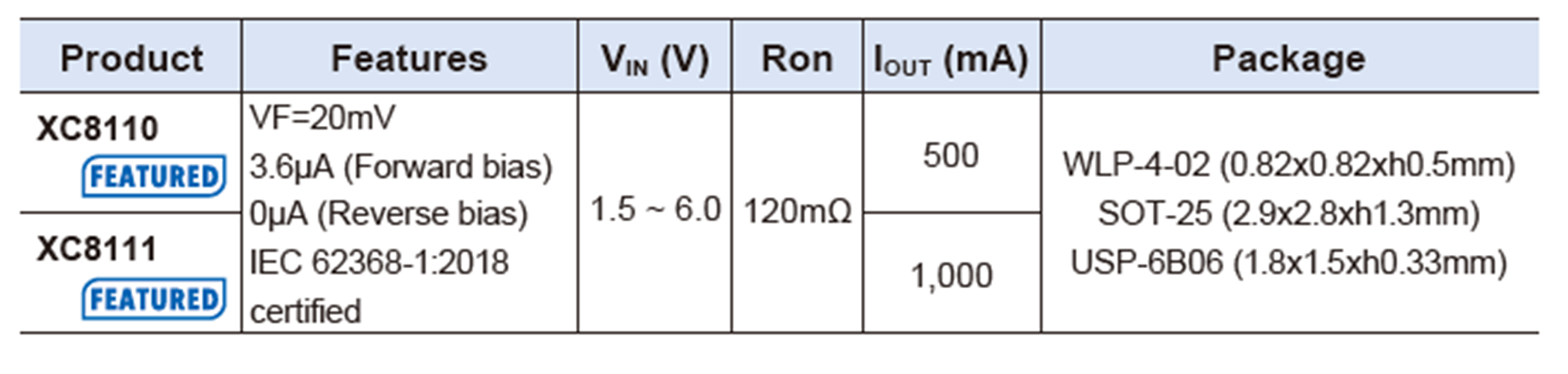

? 理想二極管選負載開關型表
三、多電源/備用電源切換解決方案

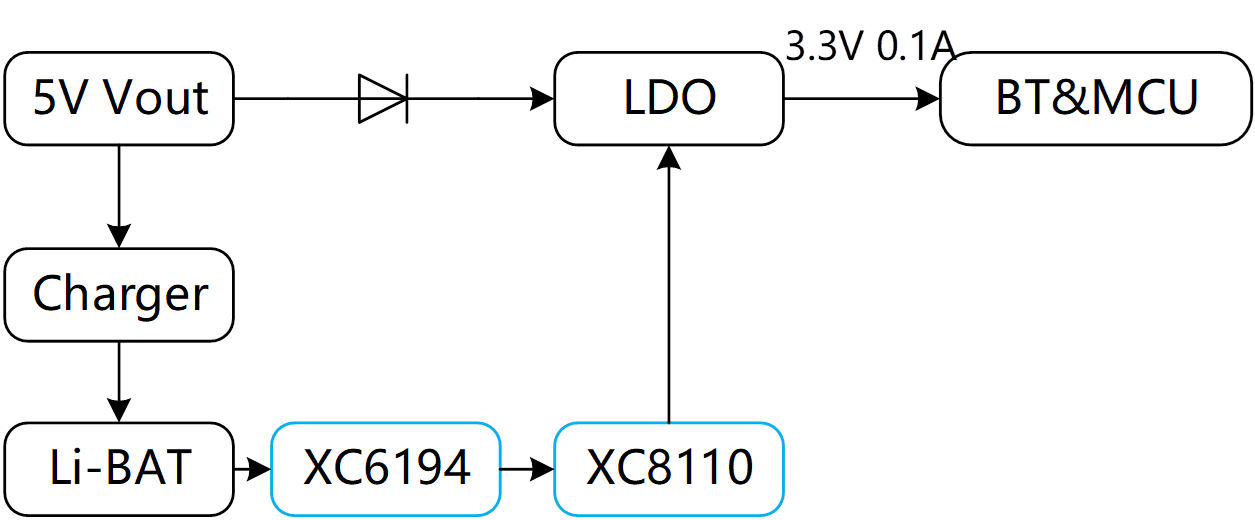

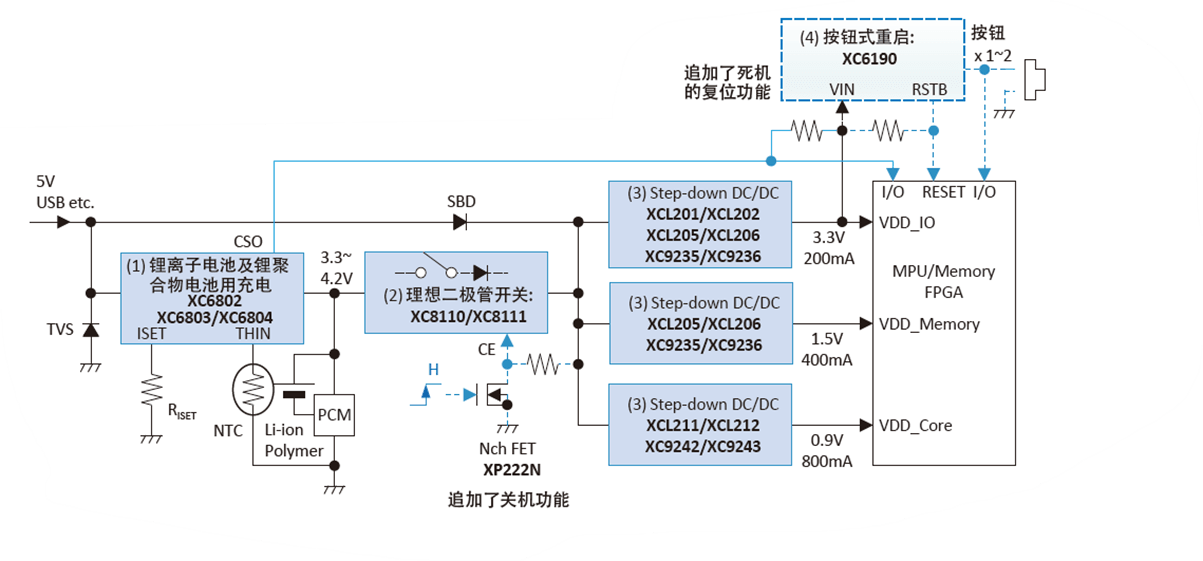

? 5V輸入/鋰電池供電電源自動切換
用理想二極管實現了5V輸入/鋰電池自動轉換，減少VF損耗

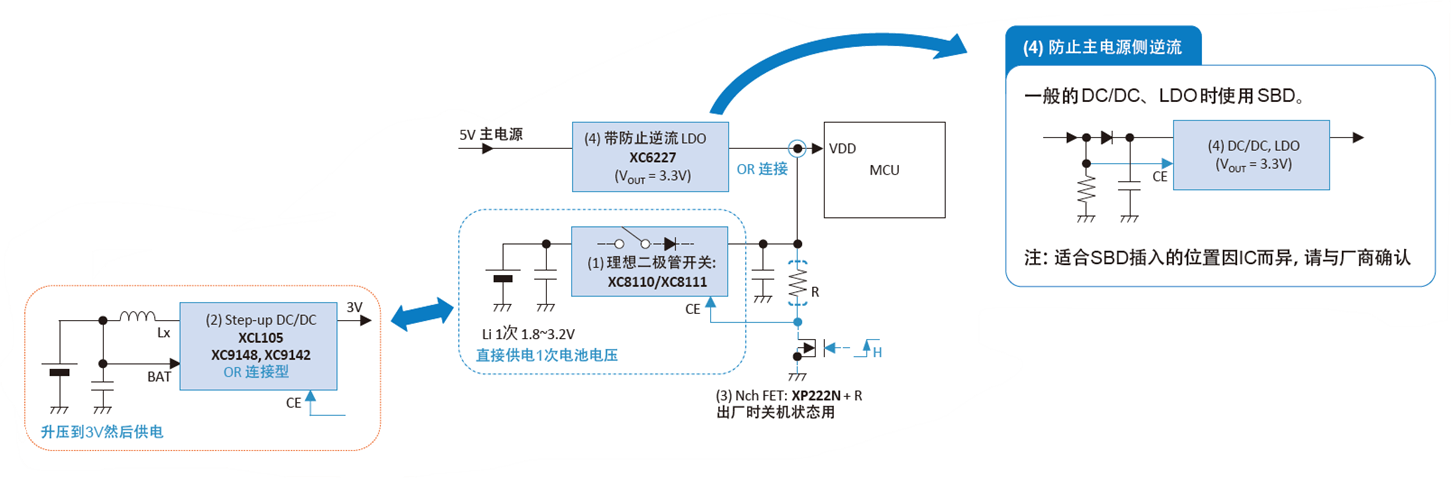

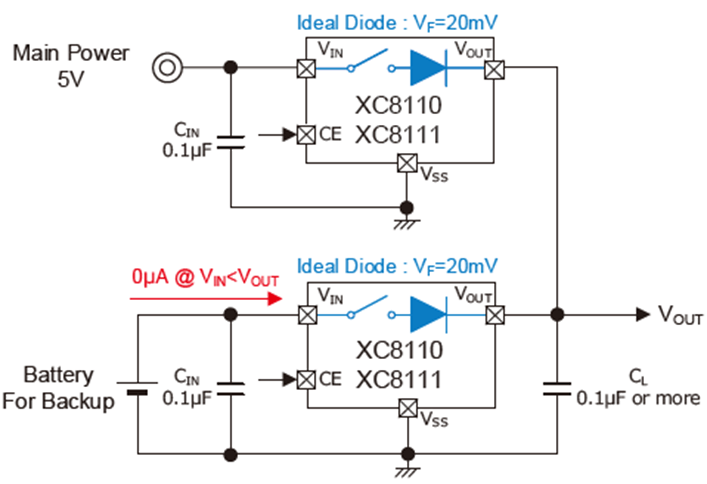

? 備用電源或多個電源線路的OR連接解決方案
備用電池的連接方法通過使用理想二極管負載開關進行OR連接，與肖特基二極管SBD相比，大幅度降低VF損失及漏電流
四、應用實例

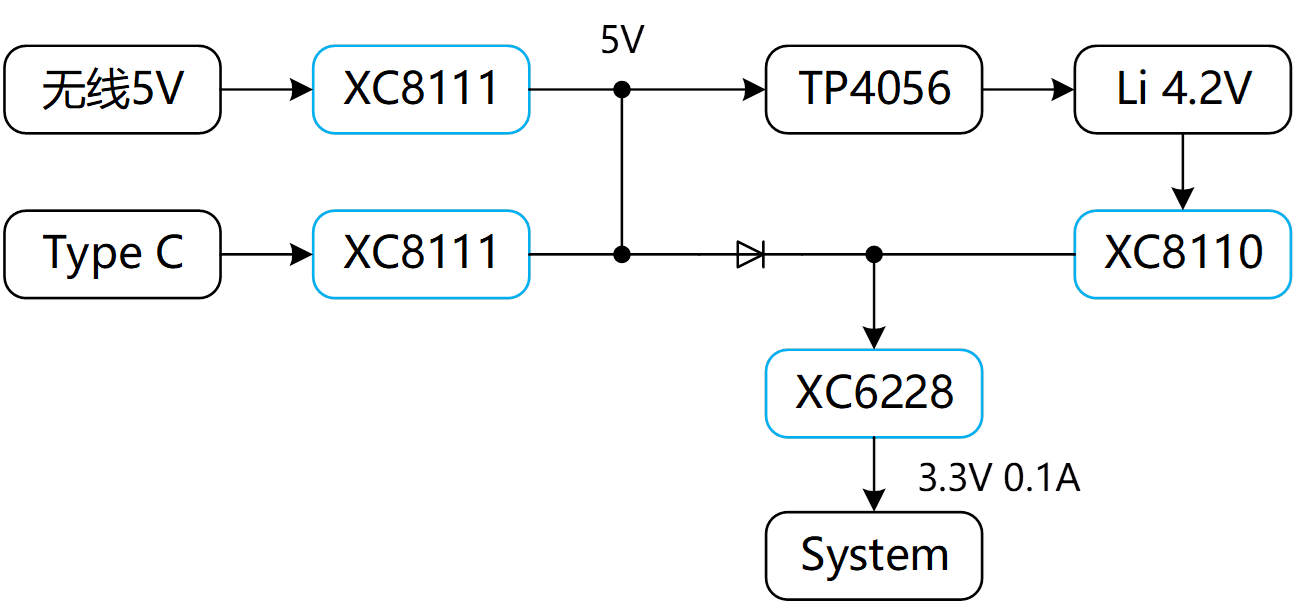

? 無線充麥克風案例
? 多模藍牙鍵盤應用案例

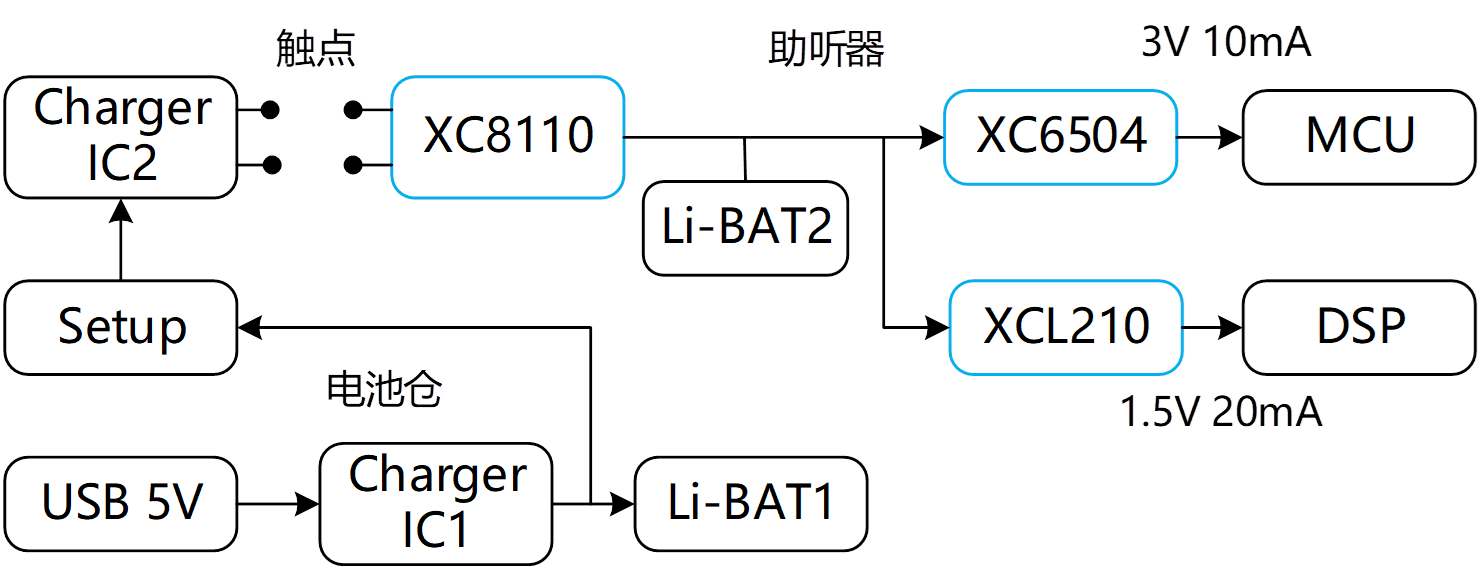

? 助聽器和充電倉應用案例
