TOREX鋰電池充電解決方案
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：黃修銅 Tanner Huang
一、Torex簡介
特瑞仕(Torex)半導體是以小型、低功耗、低噪聲為特點的電源IC專業制造商，能應對各領域電子設備的需求，為客戶提供優良的IC和解決方案。
1. TOREX主要產品系列

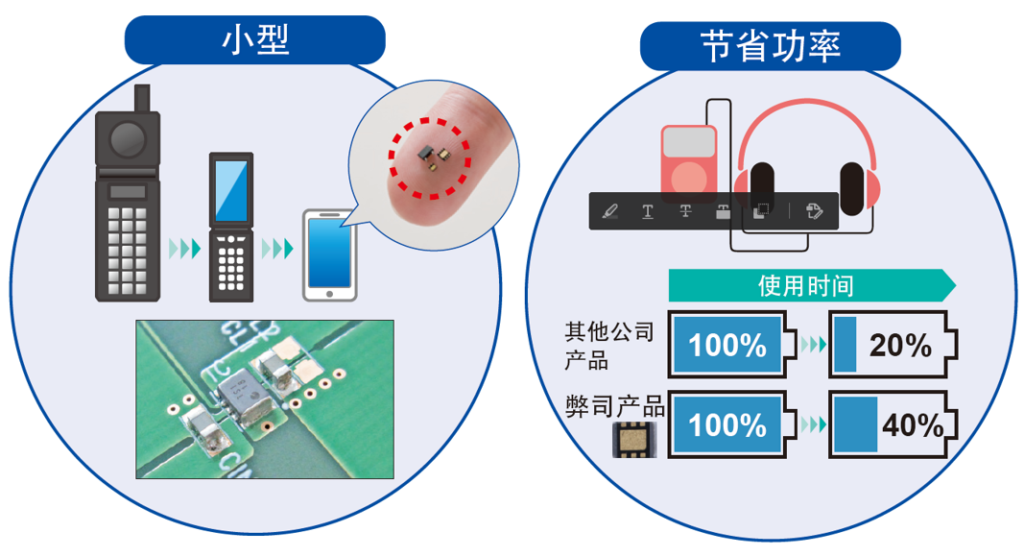

2. TOREX產品特點

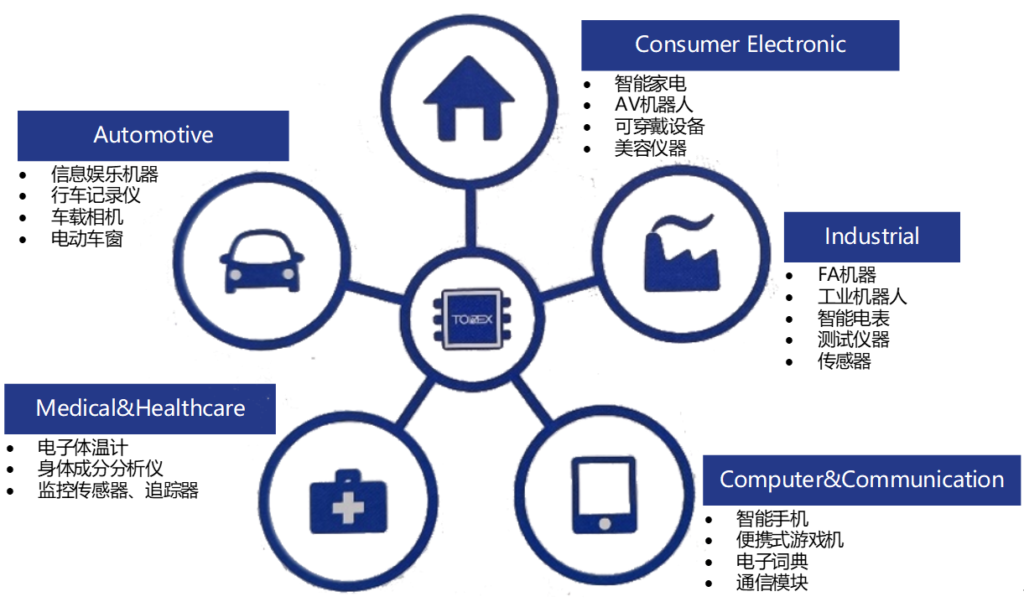

3. TOREX應用領域
二、Torex鋰電池充電IC

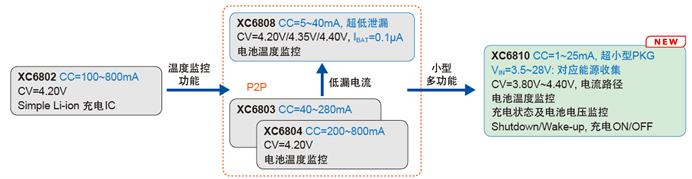

1. 鋰離子電池及鋰聚合物電池用充電IC
2. LTO（鈦酸鋰）電池用充電IC及監控IC
LTO電池制造商常推薦使用LDO恒壓充電及電壓監控IC檢測輸出電壓。

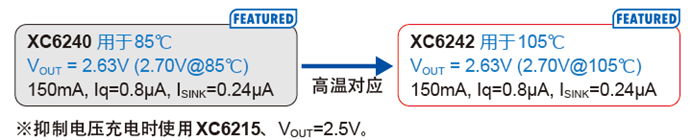

a. 充電用LDO

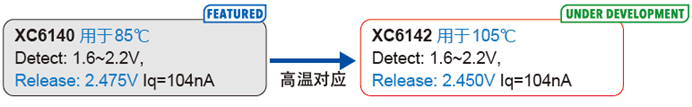

b. LTO電池電壓監控IC
3. 鋰電池用充電IC選型表

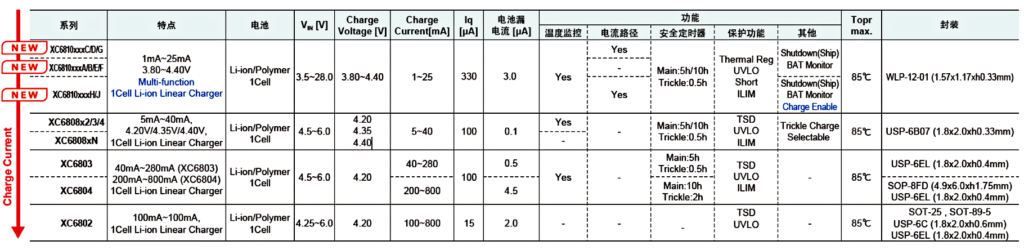

a. 鋰離子電池及鋰聚合物電池用充電IC
b. LTO電池用充電IC

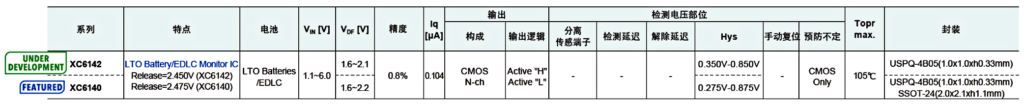

c. LTO電池用電壓監控IC
三、Torex鋰電池充電解決方案

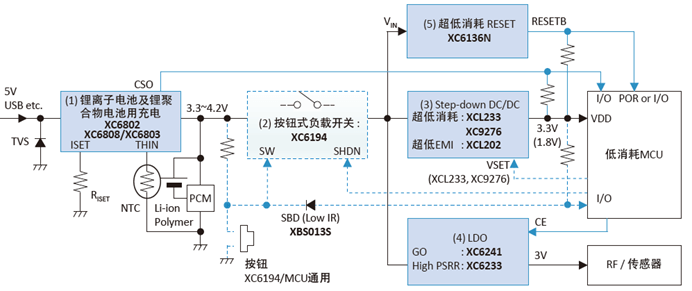

1. 小封裝低功耗解決方案-IoT傳感器/可穿戴設備/RF
- 充電IC
- XC6802: CC/CV Charger, CC=~800mA

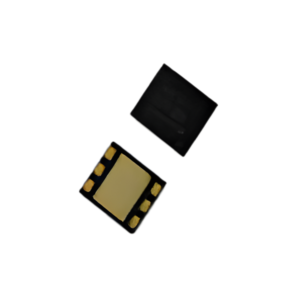

- XC6808/XC6803: CC/CV Charger, CC=~280/40mA,電池溫度監測
- 負載開關XC6194：搭載硬件開關及軟件關斷功能
- 電池“運輸模式”關閉負載開關，系統主電源斷電，電池放電電流低至1nA
- 低功耗降壓DC/DC
- 低功耗系列XCL232、 XCL233、 XC9276（Iq=200nA）
- 睡眠模式時，通過VSET降低VOUT，實現更低功耗 (XCL233、 XC9276)
- 超低EMI XCL202，適用于傳感器/RF等設備
- RF/傳感器專用LDO : XC6241
- 根據輸出電流自動切換低功耗/高速的GO功能，兼顧低功耗/高速響應
-

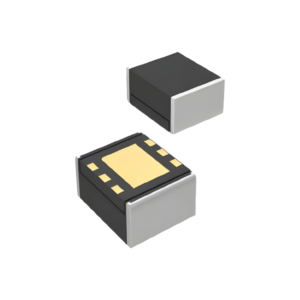

XCL202B181ER-G促銷產品原價為：¥2.22。¥1.35當前價格為：¥1.35。

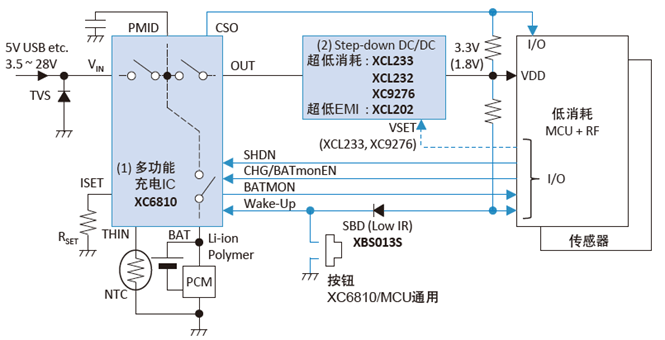

2. 超小封裝解決方案-耳戴式/可穿戴/IoT傳感器等

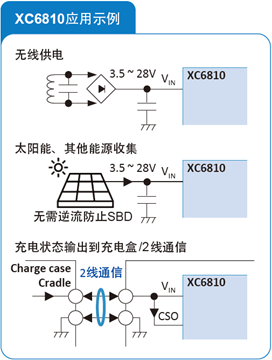

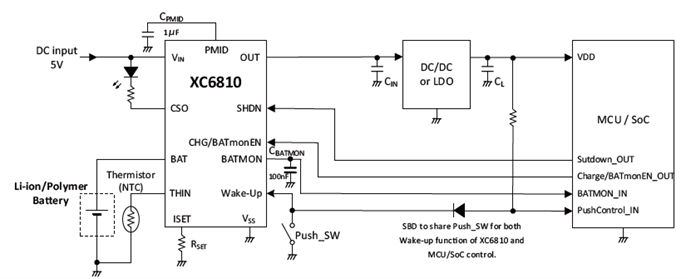

新品：XC6810，適合于小容量鋰電池多功能All-in-one充電IC
- 輸入電壓 :3.5V ~ 28.0V
- 充電電壓 :3.80V ~ 4.40V (0.05V間隔)
- 充電電流 :1mA ~ 25mA
- BAT Sink Current :10nA (TYP.關機時)
- 功能 :電流路徑, Shutdown/Wake-up
- 充電狀態&電池溫度監控
- UVLO連動 OUT Pin Line Switch功能 (可選)
- 電池溫度監控
- 充電ON/OFF
- 保護 :電池過度放電保護, 輸出短路保護
- 熱控制, 安全計時器
- 封裝 :WLP-12-01 (1.17 x 1.57 x 0.33 mm)
- 工作溫度 :-40℃ ~ 85℃

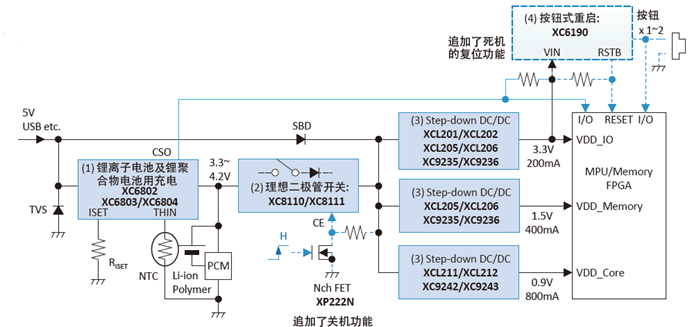

3. 多軌電源解決方案
- 充電IC
- XC6802: CC/CV Charger, CC=~800mA
- XC6803/XC6804: CC/CV Charger, CC=~280/800mA,電池溫度監測
- 理想二極管負載開關：XC8110/XC8111
- 實現了5V輸入/鋰電池自動切換，減少VF損耗
- 通過NMOS實現電池“運輸模式”關斷功能
- MPU/Memory/FPGA用降壓DC/DC （POL電源）
- 線圈一體型DCDC: XCL201/XCL202, XCL205/XCL206, XCL211/XCL212
- 負載點 (POL)電源，實現低功耗、小型化和低EMI
4. LTO(鈦酸鋰)電池充放電解決方案
LTO電池是使用鈦酸鋰作為負極的鋰二次電池，適用于工業設備/IoT/車載小型機設備供電電源或備用電源。LTO電池有如下優勢：
- 可由LDO恒壓充電，無需昂貴的CC/CV專用充電IC
- 耐過放電，配合簡單電壓監控IC檢測電池輸出電壓
- 可靠性高，循環壽命長
- 輸出電壓穩定：2.1~2.4V
- 寬工作溫度范圍

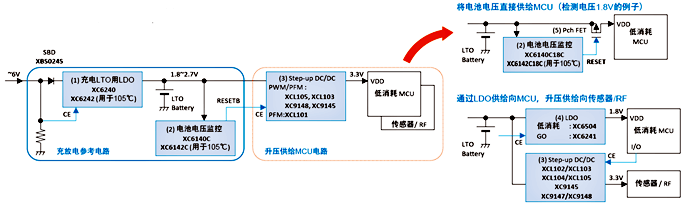

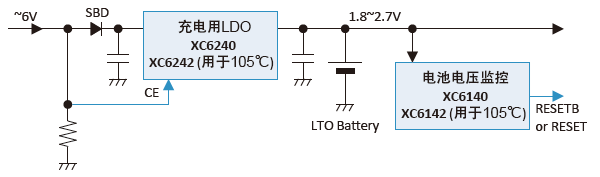

a. LTO電池充放電參考電路
- 充電LDO：XC6240/XC6242
- 低靜態電流LDO，輸出電壓最大2.7V，150mA，根據電池規格選擇合適輸出電壓
- 部分設計在LDO和LTO電池之間串聯數Ω電阻，可削弱浪涌電流
- 電池電壓檢測 : XC6140/XC6142
- 根據LTO電池充放電特性選擇監控電壓
- 后級使用升壓
- 低功耗XC9145，大功率XC9147，低EMI線圈一體型DCDC(XCL102\XCL104)
- 適用后級RF/傳感器等供電
- 后級使用LDO或PMOS
- 后級使用低壓MCU，可通過LDO XC6241或PMOS直接供電
- 驅動PMOS，選擇輸出邏輯高電壓監控XC6140CxxC系列

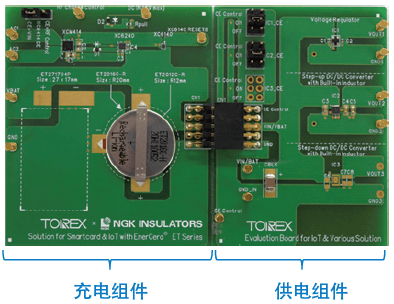

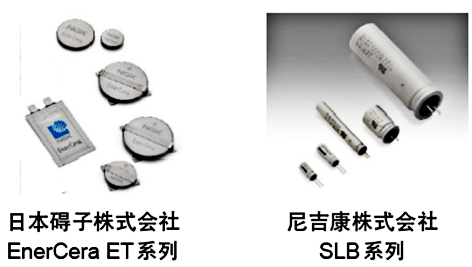

b. LTO電池廠商參考設計
四、應用案例

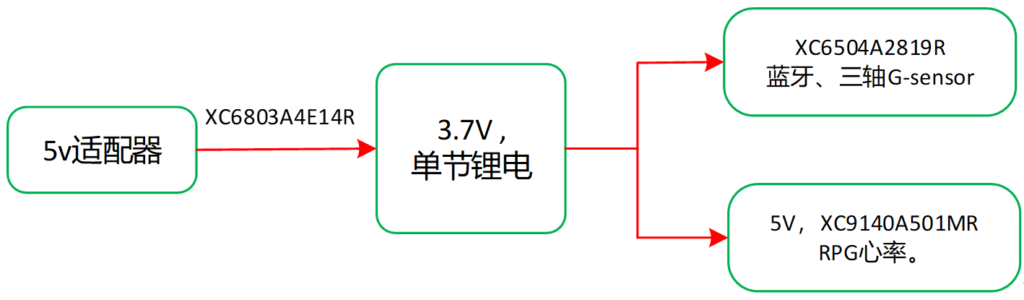

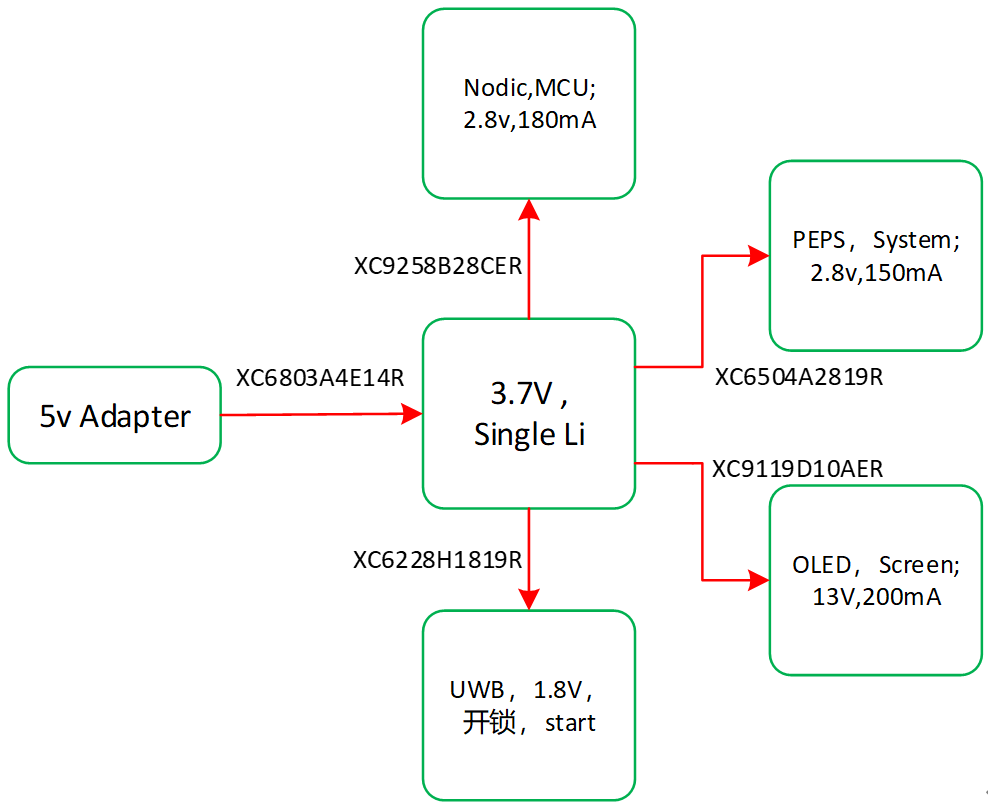

1. Torex在車載手環藍牙鑰匙中的應用
2. Torex在健身手環中的應用
