一、Torex簡介

特瑞仕(Torex)半導體是以小型、低消耗、低噪聲為特性的電源IC專業制造商，能應對各領域電子儀器的需求，為客戶提供優良的IC和解決方案。

1.TOREX電源IC應用領域

2.TOREX主要系列產品和特長

二、線圈一體型micro DC/DC轉換器的結構與特點

DCDC轉換電路通常由控制IC、線圈、電容、電阻等構成；傳統的DCDC轉換電路，外圍線圈電感等部件，成為電路板安裝面積及成本增加的主要因素，且選定的外圍器件和電路板布局的好壞，經常會引起電路誤工作和噪聲問題。
為解決上述問題，Torex推出備受矚目的micro DC/DC轉換器XCL系列；下文結合使用要點介紹XCL系列轉換器的產品概要。

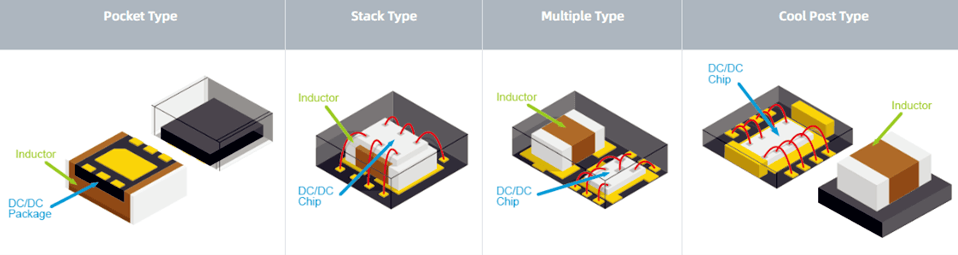

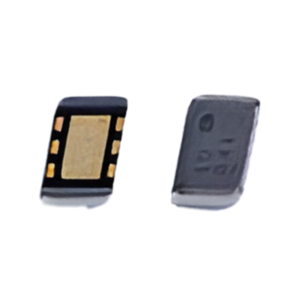

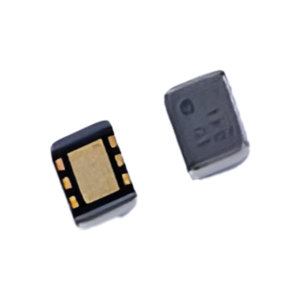

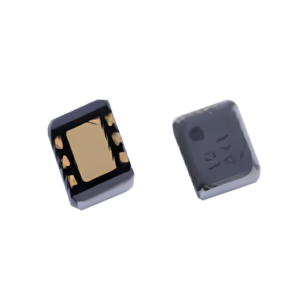

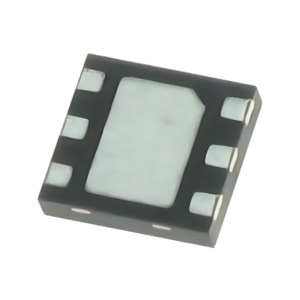

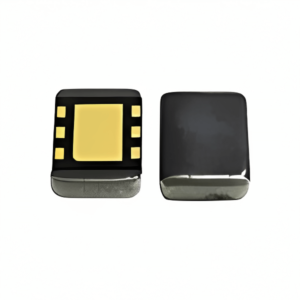

1.XCL系列封裝結構

針對產品規格、EMI、線圈、發熱、成本等特性，Torex推出如下四種封裝結構線圈一體型DCDC。

• Pocket Type
  • 封裝和線圈貼合，電流路徑短，噪聲非常小。
• Stack Type
  • IC安裝在線圈上，因此可使用通用線圈，價格比較便宜。
• Multiple Type
  • 線圈和IC并排放置，散熱性好，適合大電流。
• Cool Post Type
  • 模具內貫通銅柱，實現線圈與電路板低熱阻、低內阻連接，能實現高效率與高散熱。

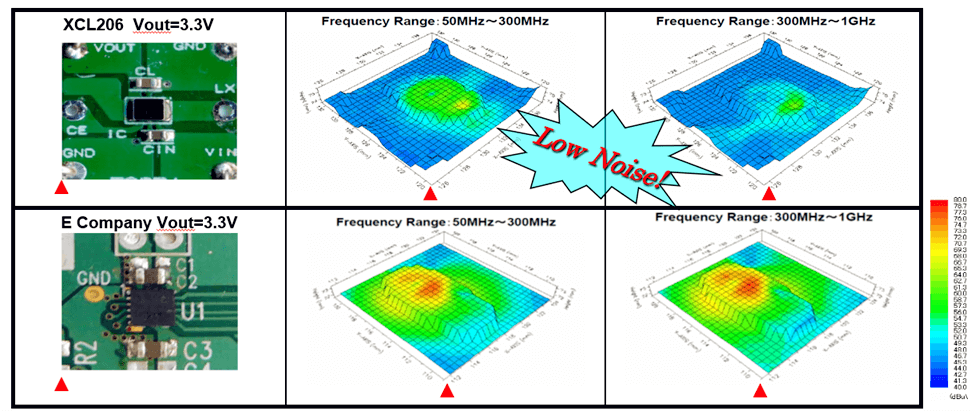

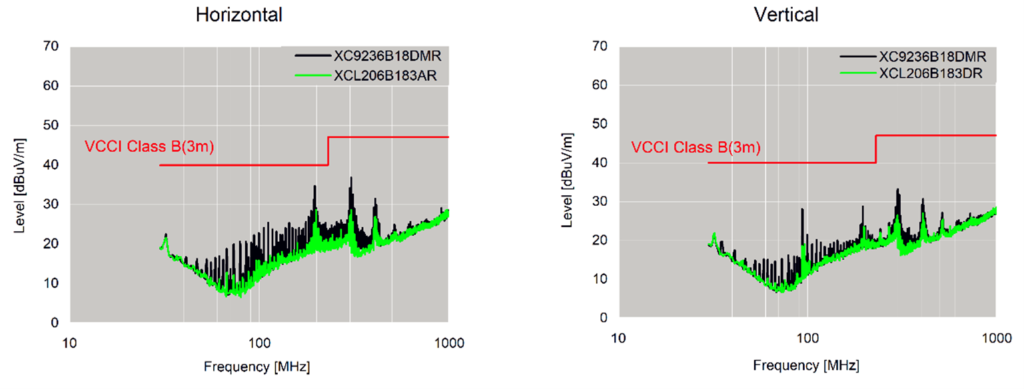

2.XCL系列EMI特性

XCL系列采用漏磁通少的線圈，優化線圈特性，優化DC/DC轉換器的動作以及優化電流路徑，相比傳統DCDC，能實現EMI顯著降低。

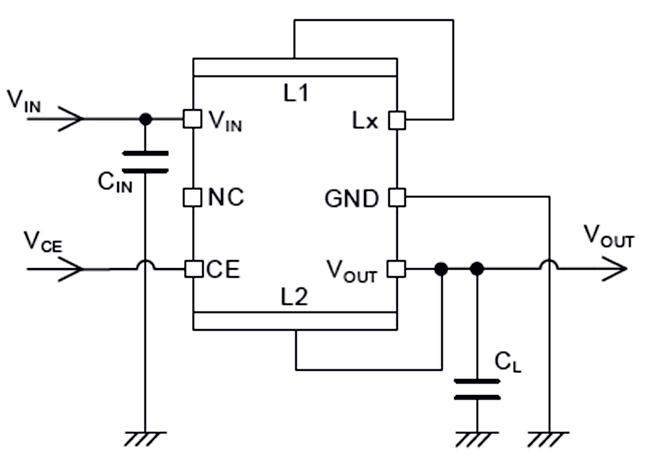

3.XCL系列應用電路

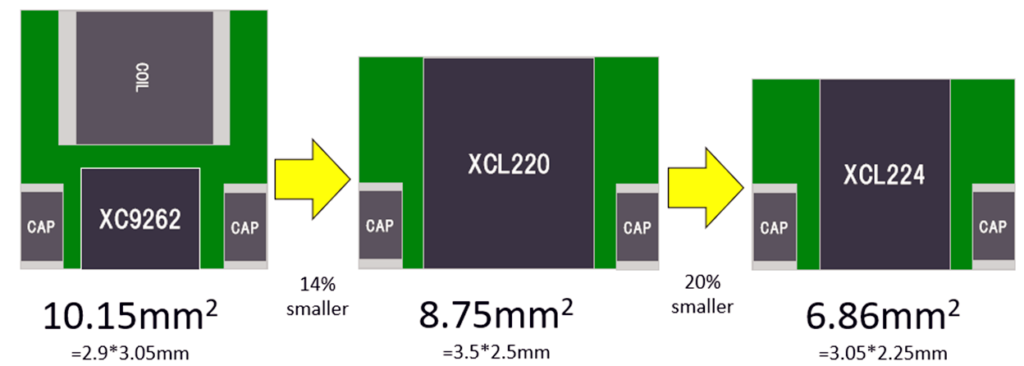

XCL系列由于集成電感線圈，主要周邊部件只有輸入電容和輸出電容，與LDO使用類似；與傳統的分立DCDC相比，顯著縮小了PCB安裝空間，也降低了電路板成本

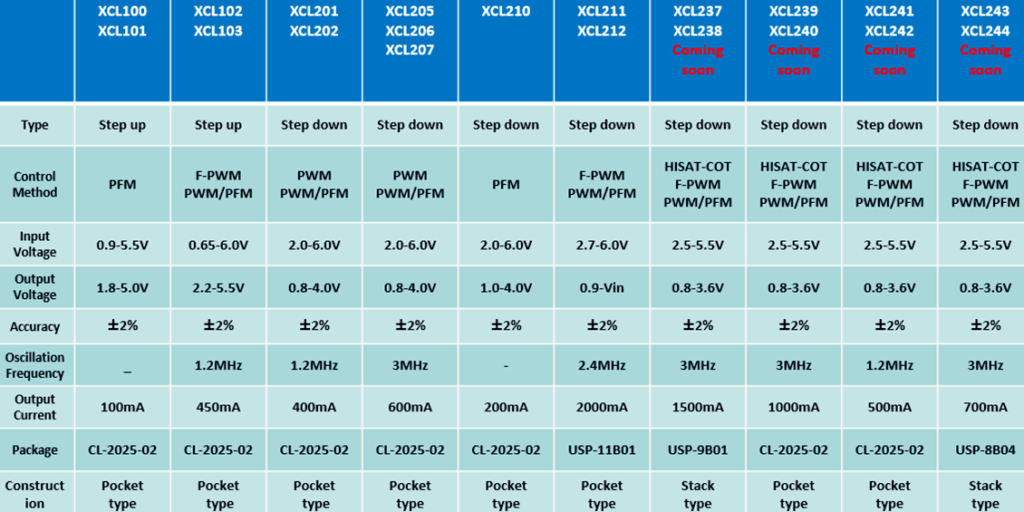

4.XCL系列選型表

三、XCL系列在光模塊中應用實例

隨著大數據時代到來，高密度、高帶寬應用越來越多，高速光模塊（AOC有源光纜）系統布局越發捉襟見肘，各類IC器件封裝小型化、低背化要求也越來越嚴苛；Torex XCL系列線圈一體型micro DC/DC，因其外圍器件少，電路布局簡單，EMI特性優異，是光模塊（AOC有源光纜）應用的優良選擇。

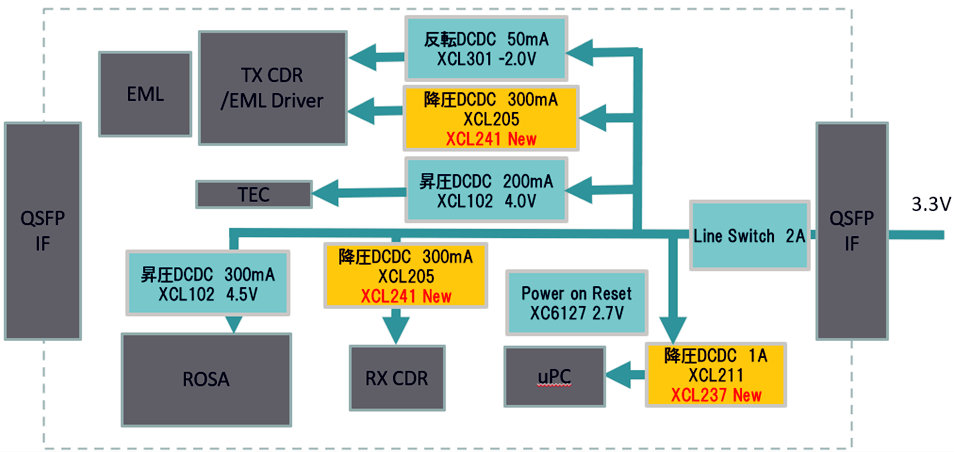

1.光收發器QSFP-100G應用框圖

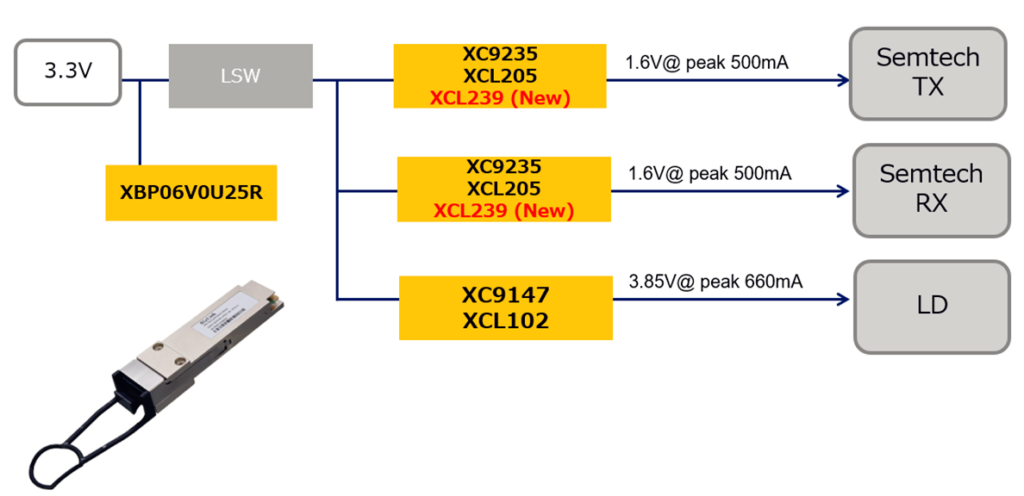

2.100G光收發器應用框圖

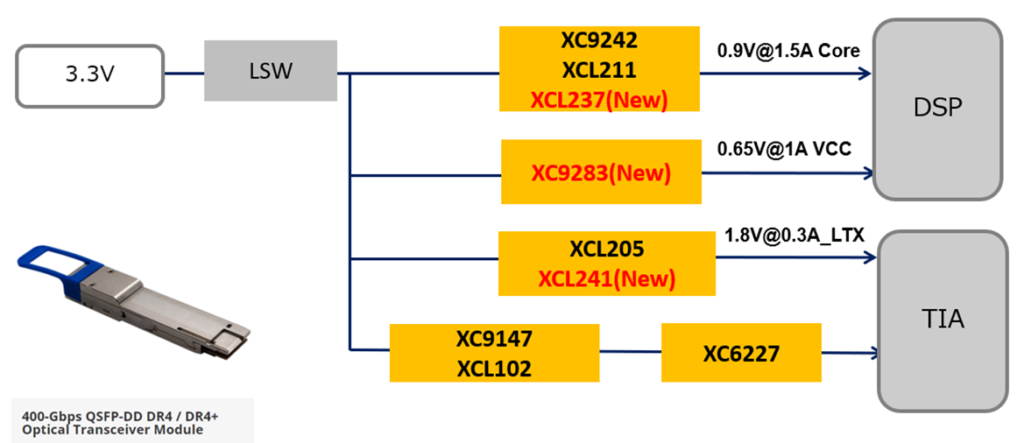

3.200G/400G光收發器應用框圖
