一、背景介紹

SGM2523是一款具有欠壓保護、過熱保護及短路保護功能，外形緊湊、功能豐富的eFuse可編程限流開關。采用綠色環保型SOT-23-6封裝，工作溫度范圍為-40℃至+125℃，2.5V到24V的寬輸入電壓允許控制5V及12V等通用DC總線，可承受30V的浪涌電壓。室溫條件下，±10%內的限流精度能夠確保SGM2523向多種系統提供電路保護，避免由于輸出電流的意外短路和瞬變給輸入電流造成影響?？删幊痰木徠痣娐房梢詼p小輸入端的浪涌電流、降低啟動過程中輸出電容充電及負載電流對輸入電源的沖擊，并且通過配置合適容值的軟啟動SS電容，在有限的限流設定下使帶載容性負載達到1000μF。

由于內部集成了過流和短路保護功能，SGM2523能夠避免輸入電源過度設計，短路保護快速響應機制確保系統在檢測到短路情況時迅速將負載與輸入進行隔離。同時，該器件還允許用戶通過一個外部電阻器對0.1A到1.2A之間的過電流極限閾值進行編程，其3%的閾值精度可確保嚴格監控總線電壓，用戶無需設計單獨的電壓監控芯片。

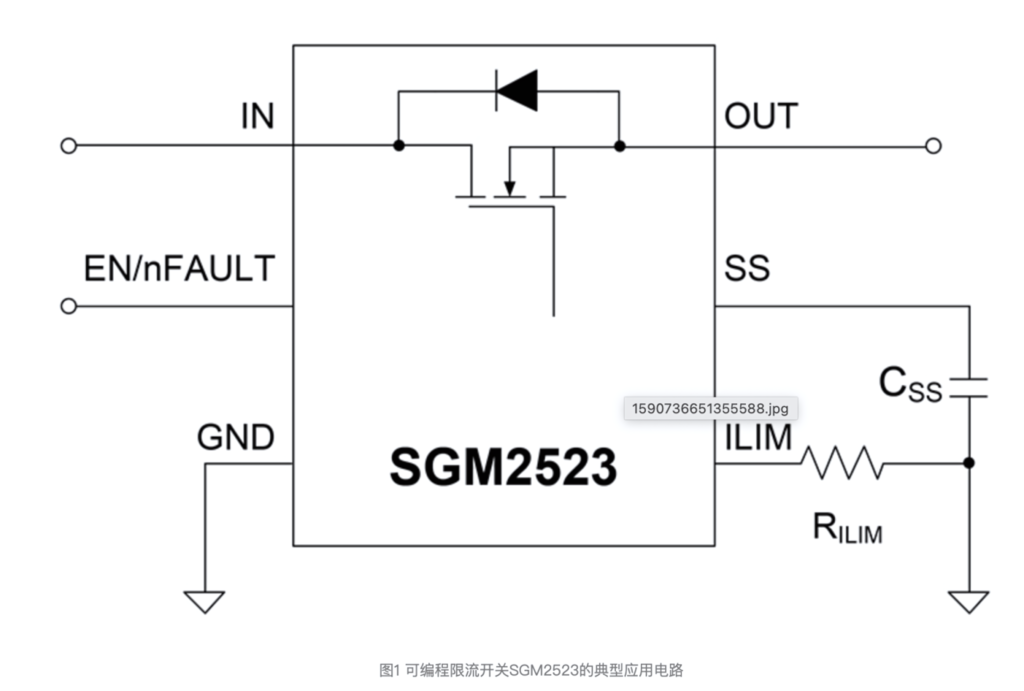

SGM2523典型應用電路如圖1所示，主要應用于白色家電、機頂盒、DTV、智能儀表和氣體分析儀、工業/電信熱插拔、電表、汽車、USB電源分配、USB3.1供電、適配器電源設備等領域。

二、典型應用案例分析

以在智能手機、便攜式手持設備、白色家電、機頂盒和游戲機等應用中占據主導地位的初級側可調電源與適配器為例，盡管它們?yōu)?W到30W的終端提供了高效、低成本和低組件數的功率解決方案，但是這些電源有以下缺點：

1. 對于包括短路在內的突發性電路故障無法提供二級側（Secondary-Side）保護
2. 過載瞬變時無法提供精確的限流
3. 交流輸入電壓突變時，輸出電壓調節能力欠缺，從而觸發輸出過電壓機制

以上所列舉的應用其實都需要精確的輸出限流和二級側保護，以便能夠驅動二級側電流傳感的需求。但如果額外添加精密運算放大器，既增加了系統復雜性，也容易導致傳感損耗，而SGM2523內部集成的低阻抗N溝道FET則提供了一個簡單有效的解決方案。

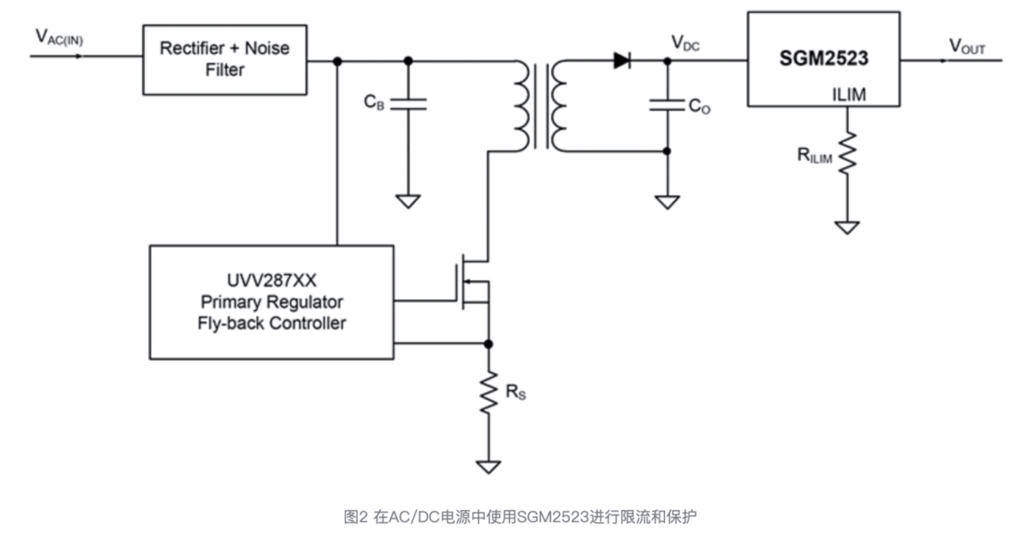

圖2顯示了在AC/DC電源中使用SGM2523進行限流和保護的情況。當發生短路時，電流會超過電流限制RILIM電阻器設置的IFAST-TRIP數值，SGM2523內置的快速比較器就會在小于0.3μs（TYP）的時間內關閉內部FET。此外，當任何系統負載發生熱插拔時，SGM2523還提供浪涌電流限制。

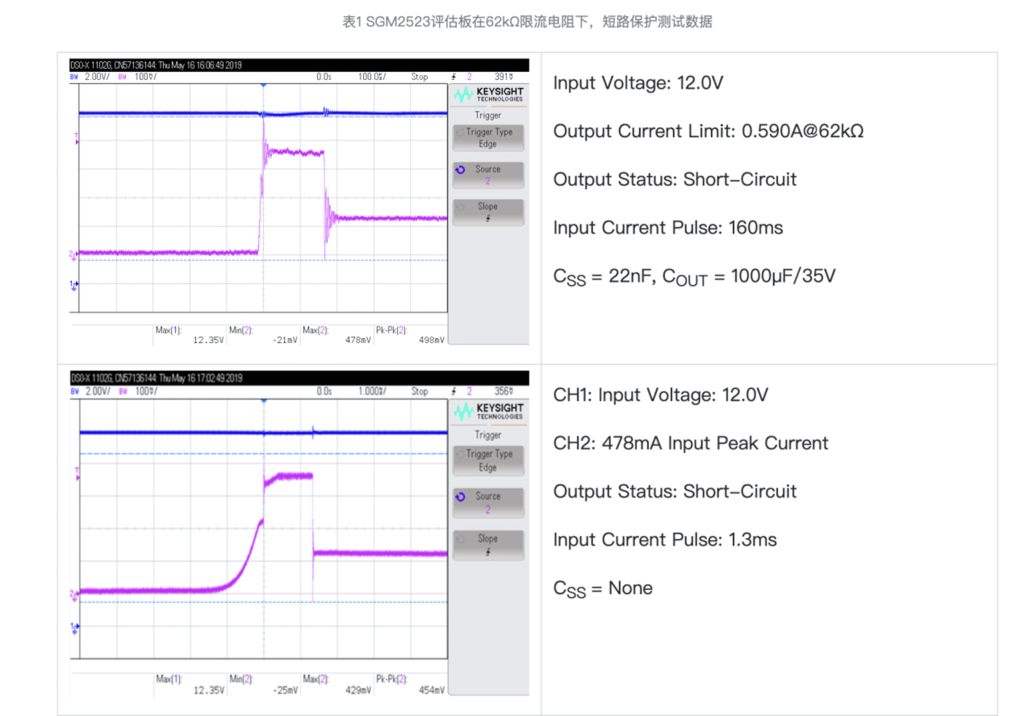

表1顯示了SGM2523評估板在輸入電壓/電流（12.0V/0mA~12.0V/120mA）、輸出電流限值0.590A@62kΩ時的短路保護測試數據

2.5V到24V智能負載開關是SGM2523的另一類常見應用。智能負載開關是一種用于負載（等效電阻或感性負載）切換的串聯FET，出現故障時也能提供保護，大多數情況下采用分立方案，需要較多的元器件和復雜的電路設計。但如果采用SGM2523，由于其在內部高度集成了可編程軟啟動、可編程電流限制、過溫保護、故障標志和欠壓鎖定等功能，設計人員只用一顆芯片就可實現故障保護。

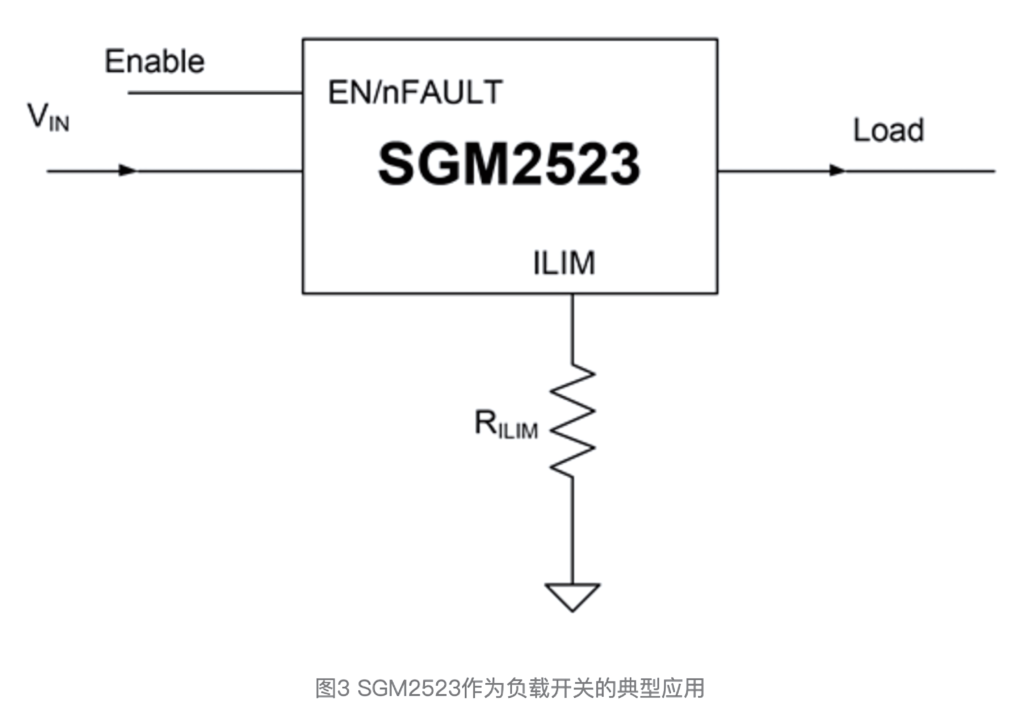

圖3顯示了SGM2523作為負載開關的典型應用。

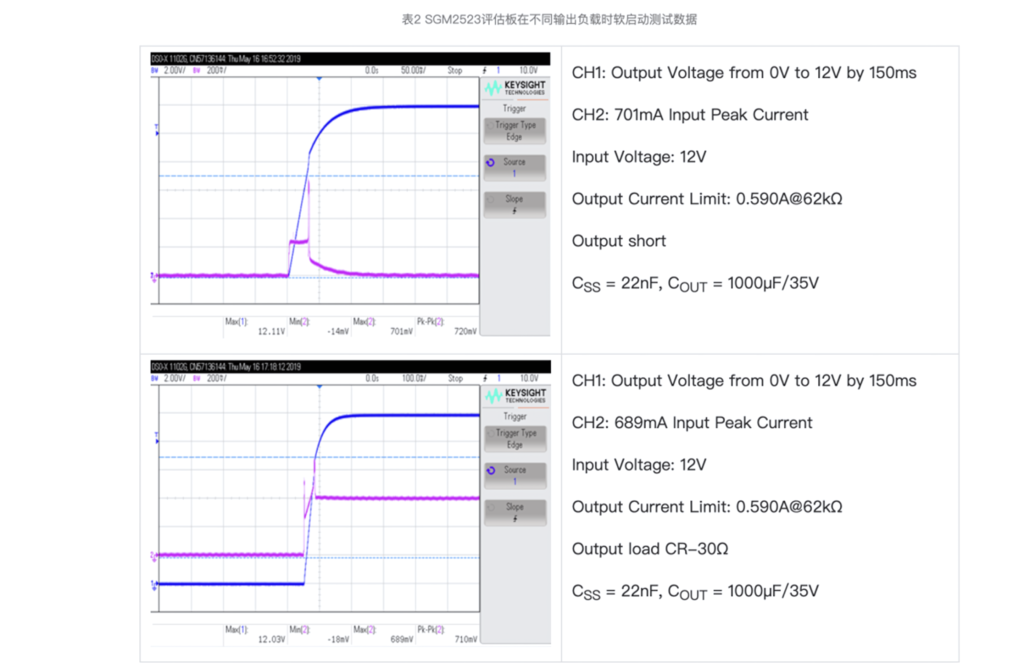

表2左右分別顯示了SGM2523評估板加載1000μF輸出電容短路啟動和加載1000μF輸出電容同時加載電子負載（CR-30Ω）軟啟動的測試數據。

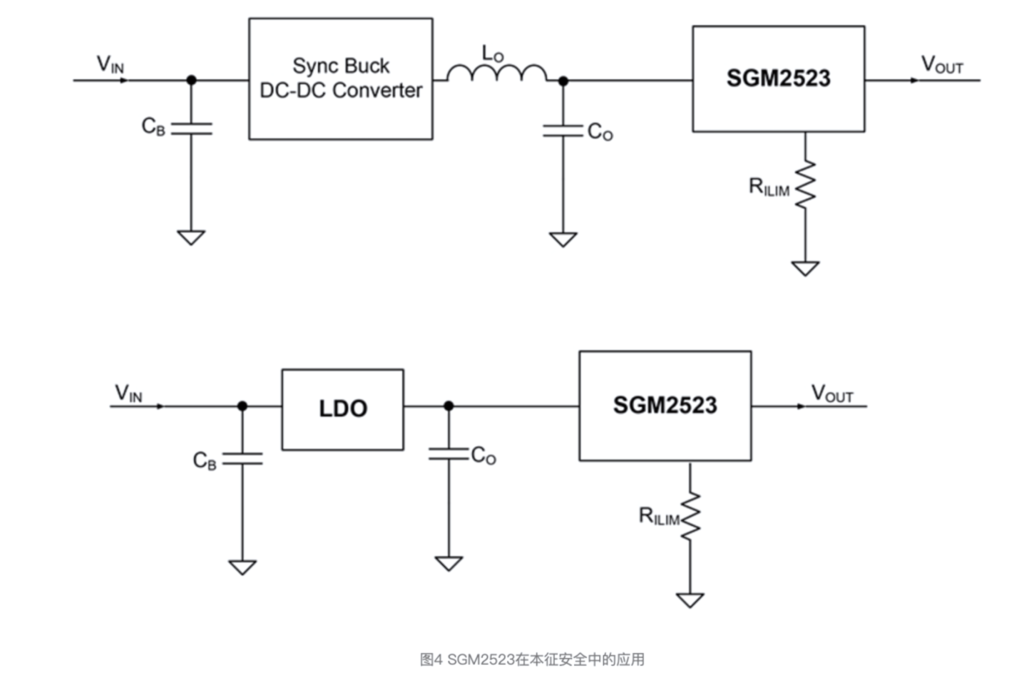

而在本征安全（Inherent Safety，IS）應用中，考慮到本征安全正成為危險區域電氣和電子設備安全運行的突出需求，因此在設備設計中，設備可用的總能量無論以何種形式存在（電/火花/熱），均不能點燃易爆氣體環境。這就要求在氣體分析儀、醫療設備（心電圖機）、門式工業設備、電纜配電系統和手持式電動工具等應用中必須具備精確的限流，以確保在寬工作溫度范圍和可變的環境條件下不會超過設定的限流值，從而滿足相關安全標準的嚴苛要求。

? SGM2523性能參數

2.5V到24V寬輸入電壓范圍，浪涌電壓高達30V
集成保護開關且具有極低的導通電阻RDS(ON)：78mΩ（TYP）
可編程軟啟動時間
100mA至1.2A可編程電流限制

短路保護
OCP打嗝保護
SGM2523A：限流模式
SGM2523B：關斷模式
熱關斷保護
SGM2523A：自動恢復
SGM2523B：熱關斷鎖存

接口引腳使能
工作溫度范圍：-40℃至+125℃
綠色環保型SOT-23-6封裝
