一、應用概述

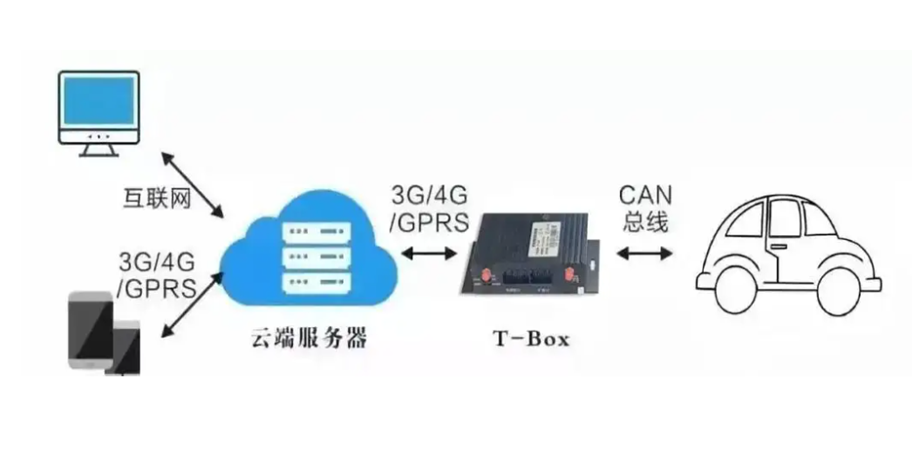

Telematics BOX，簡稱車載T-BOX，車聯網系統包含四部分，主機、車載T-BOX、手機APP及后臺系統。主機主要用于車內的影音娛樂，以及車輛信息顯示；車載T-BOX主要用于和后臺系統/手機APP通信，實現手機APP的車輛信息顯示與控制。

當用戶通過手機端APP發送控制命令后，TSP后臺會發出監控請求指令到車載T-BOX，車輛在獲取到控制命令后，通過CAN總線發送控制報文并實現對車輛的控制，最后反饋操作結果到用戶的手機APP上，僅這個功能可以幫助用戶遠程啟動車輛、打開空調、調整座椅至合適位置等。

二、應用案例

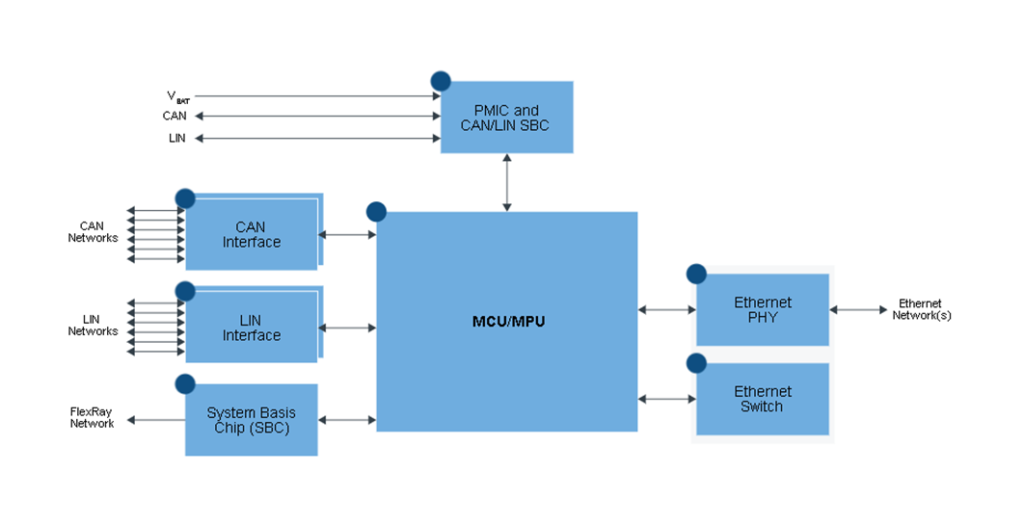

1）AC7840x T-BOX應用

2）杰開AC780系列介紹及競品參數差異

? 車規標準

• 支持 AEC-Q100 Grade 1
• 支持 ISO26262 ASIL-B

? 性能

• 高達 120 MHz 的 ARM? CortexM4 內核
• 單周期 32 位乘法器
• 快速 I/O 訪問接口

? 存儲器和存儲器接口

• 最高 1MB 的片內 Flash
• 最高 128 KB 的系統 SRAM，支持ECC

? 時鐘

• 振蕩器 (Oscillator) – 支持4 MHz到 30 MHz 石英晶體振蕩器；可選擇低功耗或高增益振蕩器
• 內部時鐘源 (ICS) – 內部 PLL ，集成內部或外部基準時鐘源， 8 MHz 預校準內部基準時鐘源，  可用于 120 MHz 系統時鐘，全溫度范圍誤差<1.1%
• 內部 128 KHz 低功耗振蕩器 (LPO)

? 系統外設

• 電源管理模塊(PMC) 有 3 個功率模式：運行、待機和停止
• 低壓檢測復位電路 (LVD)
• 帶獨立時鐘源的看門狗 (WDG/EWDG)
• 可編程循環冗余校驗(CRC)模塊
• JTAG/SWD 調試接口
• 1 個 16 通道 DMA

? 人機接口

• 128 個通用輸入輸出接口 (GPIO)
• 外部中斷 (IRQ)模塊

? 模擬模塊

• 2 個 ADC，每個 ADC 多達 28 通 道（外部 24 通道，內部 4 通道） ，1Msps@12 位/1.2Msps@10 位/1.46Msps @8 位的 SAR ADC，可選硬件觸發器 (ADC)

• 1 個包含 8 位 DAC 和可編程參考輸入的模擬比較器(ACMP)

? 定時器

• 6 個 8 通道互補脈寬調制(PWM) 單元
• 1 個 4 通道周期性中斷定時器(TIMER)
• 1 個 16bit 的脈沖計數器（PCT）
• 1 個實時時鐘 (RTC)

? 通信接口

• 4 個 CAN-FD 模塊，兼容 CAN
• 4 個 UART 模塊（支持 Software LIN）
• 3 個 SPI 模塊
• 1 個 I2C 模塊
• 1 個 eIO 模塊

? 操作特性

• 電壓范圍：2.7 到 5.5 V
• 溫度范圍 (環境)： -40 到 125°C

? 封裝選項

• 144 引腳 LQFP
• 100 引腳 LQFP
• 64 引腳 LQF

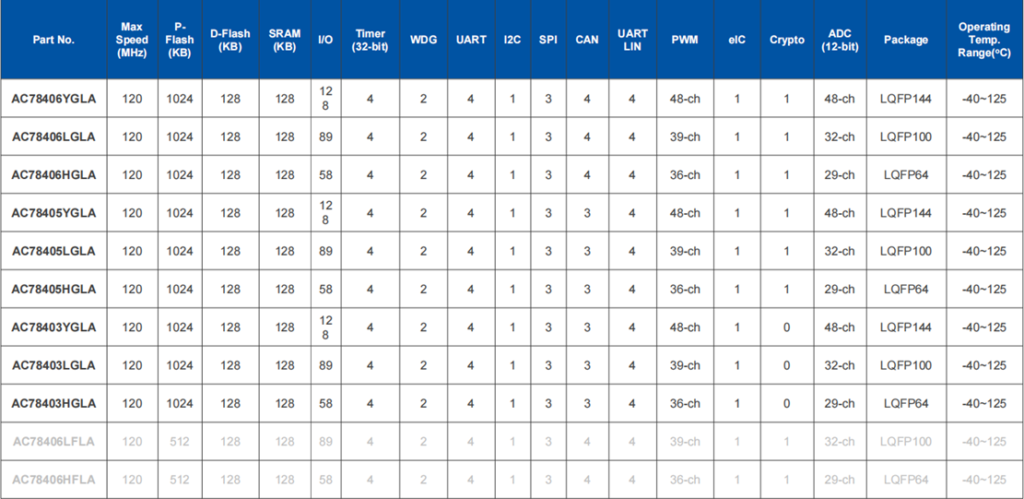

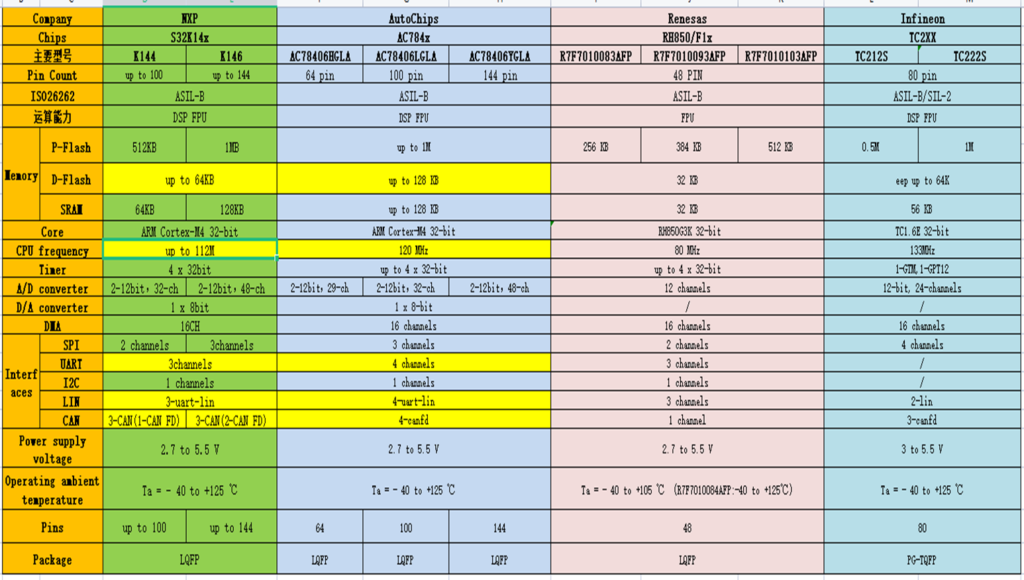

三、AC7840的選型以及競品比對

四、豐寶介紹

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

五、武漢杰開科技介紹

AUTOCHIPS

網址：http://www.autochips.com/

國家：中國

合肥杰發科技有限公司（AutoChips Inc.）成立于2013年，是北京四維圖新科技股份有限公司（股票代碼：002405.SZ）全資子公司，下設上海途擎微電子有限公司。杰發科技專注于汽車電子芯片及相關系統的研發與設計，在合肥、深圳、上海、武漢設立有研發及市場銷售中心。

產品線詳細信息

中文名稱：杰發

產品分類：MCU

經營模式：代理

應用領域及市場

汽車電子（尾門，雨刮，升窗器，座椅，氛圍燈等），工業控制。

主要產品

MCU，SOC，汽車功放芯片，胎壓監測芯片
