? 背景概述

企業在發展過程中需要不斷通過溝通、協作和決策來創造價值，而溝通協作決策的重要場景就是會議，會議效率將直接影響到運營效率。

日常工作中，我們時常面臨各種規模不同的會議，如2個人的小型會議，6-8人的部門中型會議，10人以上的公司大型會議，不同的會議場景對麥克風音箱的拾音、擴音距離要求不同。

與普通電話和手機等終端相比，本地會場的參會人員圍著會議音箱，在有效距離內自由的說話，會議音箱把聲音清晰的傳給對方，會議音箱喇叭的音量可以達到85?92分貝或更大，把遠端的原聲清晰的播放出來。

? SPH0655在會議音箱應用案例

該會議音箱利用高性能DSP音頻處理芯片（持四路PDM數字麥克風輸入、多路I2S數據輸入/輸出）將多組麥克風陣列信號做AEC處理后衰減、疊加，有效拾音距離可以達到十米甚至更遠，大大降低了客戶實際使用環境的布線要求，對面積較大的使用環境也能做到優異的拾音效果。

系統主要包括DSP頻處理芯片、ADC芯片、DAC芯片、功率放大器、喇叭、數字麥克風陣列等, 音箱通過麥克風陣列拾音后將音頻信號輸出到音頻處理芯片，電腦或手機給到音頻處理芯片的音頻信號作為AEC（回聲消除）參考源，再通過音頻處理芯片內部AEC算法做回音消除,電腦或手機通過USB接口9或藍牙與會議音箱連接，將遠端說話者的聲音直接通過會議音箱的喇叭5播放出來。

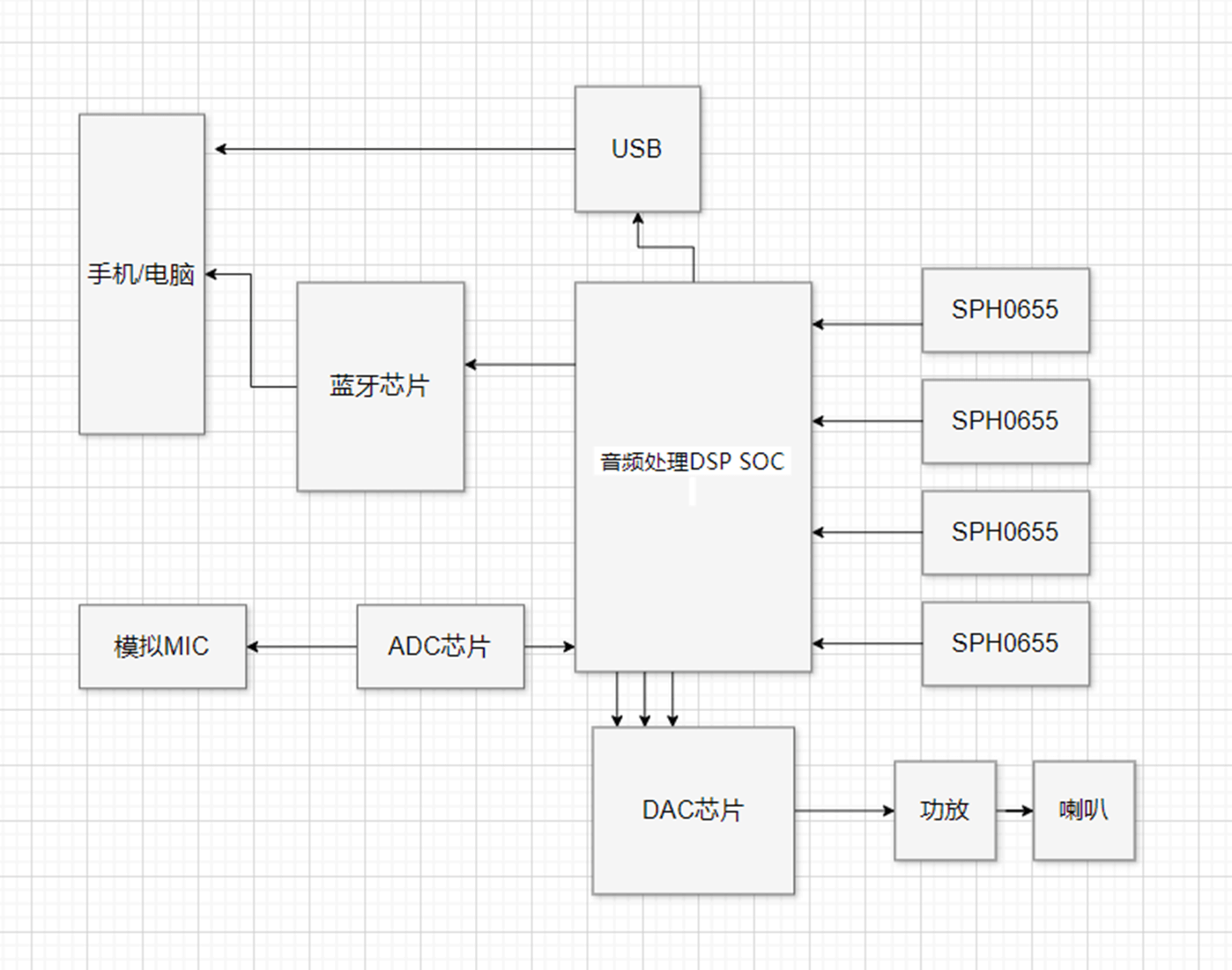

? 系統應用框圖：

? SPH0655技術和應用電路

? 產品概述

● 工作溫度覆蓋-40°C ~ +100°C，可以在惡劣的應用環境中實現各種用例
● 132.5 dB SPL的高聲學過載點（AOP）使其能夠在嘈雜的環境中無失真的捕捉音頻信號.高動態范圍，可提高通話和音質
● 憑借66 dB高信噪比（SNR）,低相位失真，可實現卓越的降噪性能，可以為語音識別應用提供最佳的語音質量和卓越的的語音智能
● 高靈敏度,適用于遠場麥克風拾音陣列
● 低功耗,可選擇功耗模式,延長電池續航時間

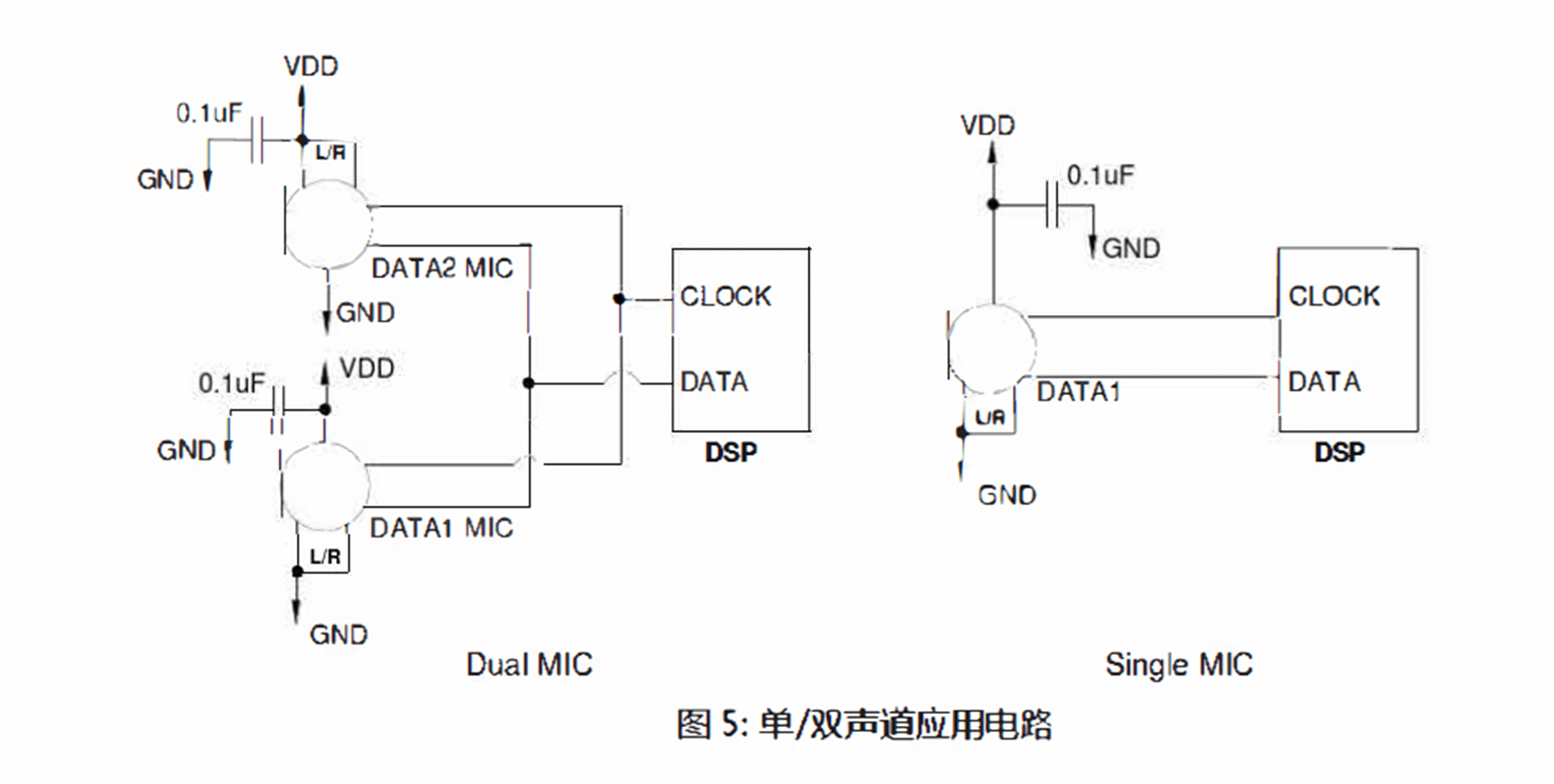

? SPH0655單雙聲道應用

客戶可通過對L/R引腳的設置實現MEMS MIC單聲避或者雙聲道的使用 ， 一般情況下 ， 單MIC使用時 ，建議客戶將 L/R引腳接地 ， 避免電涌噪聲的影響；雙MIC使用時 ， 可將兩個MIC的輸出并聯走一條輸出線，下面給出單MIC和雙MIC的使用連接圖：

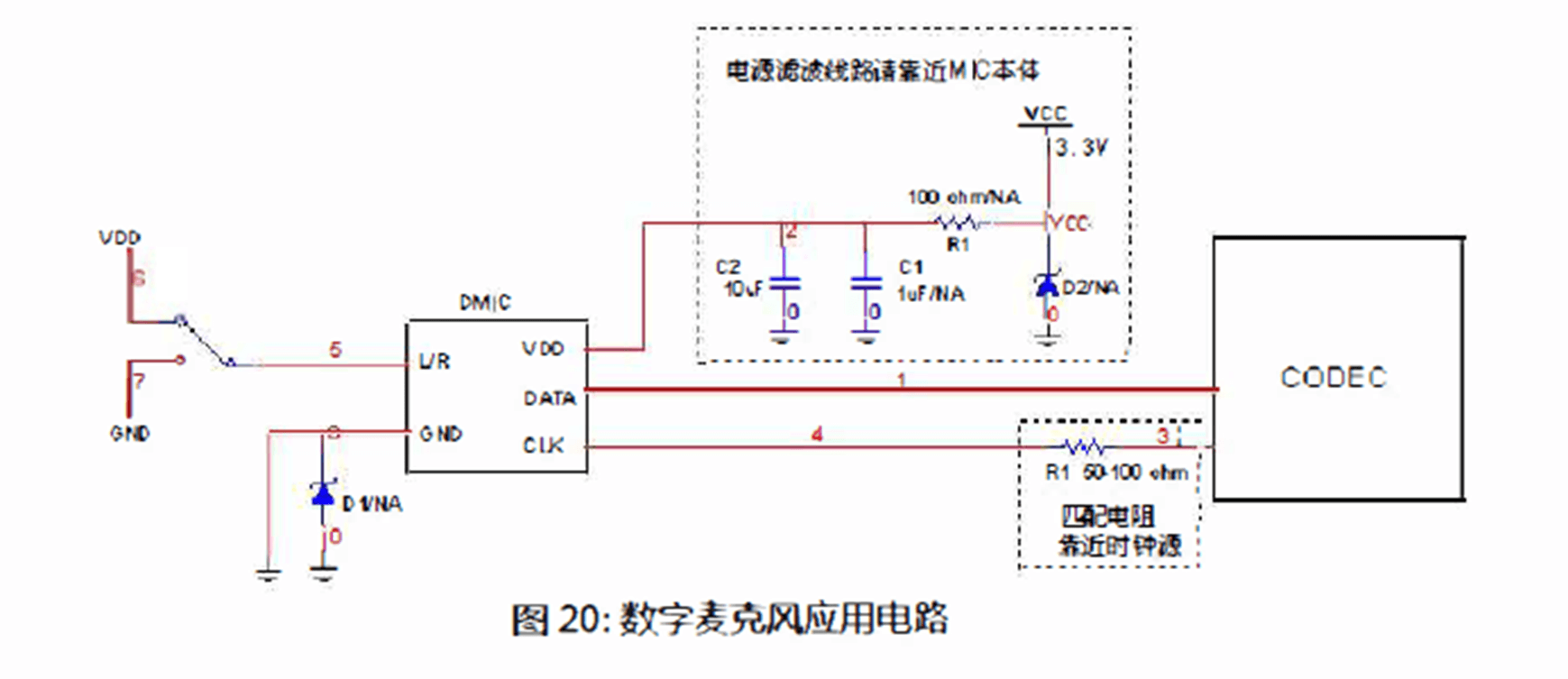

? SPH0655參考設計應用

• 建議在靠近每個麥克風VDD端放置一個0.1-1 uF電容 ， 消除電源紋波
• CLK走線長度較長時 ， 需要在靠近codec端串聯50-300匹配電阻 ， 消除信號反射
• 禁止信號線(CLK/DATA)長距離相鄰并行走線 ， 會導致高頻信號干擾
• 建議在CLK/DATA對地預留10-68pF電容焊盤 ， 必要時可消除信號線上的高頻干擾

? SPH0655主要應用場景

• 智能影音系統
• 智能音箱
• 智能家居系統
• 智能會議系統
• 手機
• 平板電腦
