基于芯力特SIT1043在車載無線充上的應用

一、車載無線充市場及應用

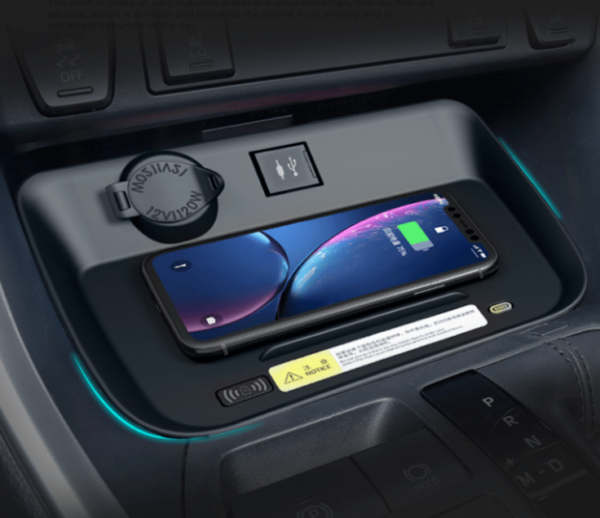

汽車車載無線充電作為一種絕佳的無線充電應用場景,無需頻繁插拔充電線,是增加行車安全、提高車主生活品質的一大利器,極大的改善了車內手機使用和充電的體驗。中國擁有龐大的汽車消費市場,據工信部數據,2021年中國汽車銷量為2627.5萬輛,同比增長3.8%。2022年1-3月汽車銷量為650.9萬輛。
無線充電具備多重優勢,未來市場空間廣闊。與傳統有線充電相比,無線充電在安全性、靈活性和通用性等方面具有優勢,在智能手機、可穿戴設備、汽車電子、家用電器等領域具備廣闊的應用前景,市場空間巨大。預計到2024年,支持無線充電的智能手機每年出貨量將超過12億臺。全球無線充電市場在2016年的市場規模約34億美元,未來會增長至140億美元,年均增長率達27%。目前已有的無線充電技術包括電磁感應式、磁共振式、無線電波式、超聲波式、紅外激光式和電場耦合式。

二、車載無線充的結構

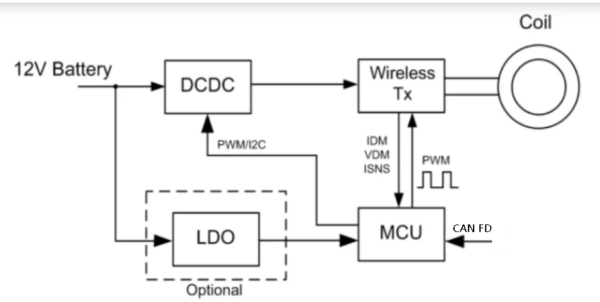

車載手機無線充電的原理框圖如圖所示,由一顆寬電壓輸入的DCDC,一顆無充電發射(集成POWer Stage),一顆通用MCU和一顆高壓LDO組成。無線充電發射端將IDMNDMISNS信號送給MCU.MCU根據設備端所重功率,一方面通過PWM或者12C調節DCDC的電壓,一方面調節發射端內部Power Stage的工作占空比,從而調節發射端的輸出功率。這里L(fēng)DO用來給MCU供電,是optiona選項,也可由無線充電發射端內部集成的buck來實現。
另外,汽車 15W 無線充電套件中,包含無線充電模塊、NFC 模塊和 CAN 通信模塊。

三、芯力特CAN產品推薦

(1)SIT 1042AQ

  • 完全兼容“ISO 11898”標準
  • 內置過溫保護功能
  • 總線端口±58V 耐壓
  • 驅動器(TXD)顯性超時功能
  • 待機總線(BUS)顯性超時功能
  • 帶喚醒功能的低功耗待機模式
  • SIT1042AQT/3 I/O 電壓范圍支持 3.3V 和 5V MCU
  • VCC 和 VIO 電源引腳上具有欠壓保護功能
  • 高速 CAN,支持 5Mbps (CAN FD 靈活數據速率)
  • TXD 至 RXD 典型環路延時小于 100ns
  • 高抗電磁干擾能力
  • 未上電節點不干擾總線
  • 支持 HVSON8 / DFN3*3-8,小外形,無引腳封裝

(2)SIT 1043Q

  • 完全兼容“ISO 11898-2:2016”標準
  • 擁有低功耗睡眠模式以及待機模式
  • 帶遠程喚醒功能以及本地喚醒功能
  • 總線端口±58V 耐壓
  • ±30V 接收器共模輸入電壓
  • IO 口支持 3.3V/5V MCU
  • 驅動器(TXD)顯性超時功能
  • VBAT、VCC 和 VIO 電源引腳上具有欠壓保護
  • 高速 CAN,支持 5Mbps CAN With Flexible Data Rate(靈活數據速率)
  • 睡眠模式 INH 輸出引腳具有電源禁用功能
  • -40℃至 150℃結溫范圍,且內置過溫保護
  • TXD 至 RXD 典型環路延時約 100ns
  • 高抗電磁干擾能力
  • 未上電節點不干擾總線
  • 帶共模穩定輸出引腳 SPLIT
  • SOP14 以及 DFN4.5×3.0-14 封裝

(3)SIT 1044Q

  • 完全兼容“ISO 11898-2:2016”標準
  • 符合 AEC-Q100 要求
  • 內置過溫保護
  • 總線端口±40V 耐壓
  • 驅動器(TXD)顯性超時功能
  • 帶遠程喚醒功能的低功耗待機模式
  • SIT1044QT/3 I/O 電壓范圍支持 3.3V 和 5V MCU
  • VCC 和 VIO 電源引腳上具有欠壓保護
  • 高速 CAN,支持 5Mbps (CAN FD)(靈活數據速率)
  • 高抗電磁干擾能力
  • 未上電節點不干擾總線
  • TXD 至 RXD 典型環路延時小于 100ns
  • 支持 HVSON8 / DFN3*3-8,小外形,無引腳封裝

四、芯力特介紹

SIT

網址:http://www.sitcores.com/

國家:中國

在汽車應用領域,芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片,系列齊全,成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。

中文名稱:芯力特電子科技有限公司

產品分類:模擬器件

經營模式:代理

工業控制、汽車電子

車載CAN、LIN收發器芯片

五、豐寶介紹

上海豐寶電子信息科技有限公司創辦于1998年5月,本土知名的元器件代理商??偛课挥谏虾?,在北京、深圳、蘇州、香港、臺灣設有分公司,并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售,并致力于代理芯片產品的應用設計開發,整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。

豐寶電子系上海市高新技術企業,2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”,2009至2012年三次獲得“SGMC杰出成長獎”,2010年榮獲“Bourns杰出業績獎”,2011年榮獲“NXP年度增長最快ID獎”,2012年榮獲“NXP最佳FAE支持團隊獎”,2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽,一直致力于上海市“誠信創建企業”工作認定,截止到2017年已榮升為五星級企業。
