一、 應用概述

CAN(Controller Area Network)控制器局域網絡，CAN 網絡在早期的整車應用中以 BCM(車身控制器)為控制中心，主要是車身零部件(雨刮 / 大燈 / 車窗…)，智能硬件較少，所以早期的正常 CAN 網絡把所有其他的 ECU 全部放在 Other ECU 里邊。

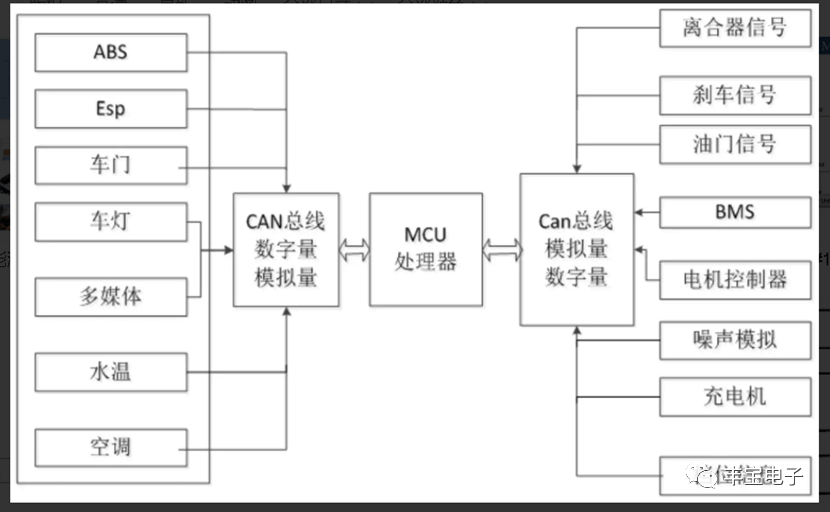

CAN 網關是整個 CAN 網絡的核心，控制著整車 5 條 CAN 總線的各類信號轉發與處理，基本功能包括：

• 連接不同波特率(傳輸速度)的 CAN 總線 /LIN 總線，以實現 CAN 網絡的網關中繼功能。
• 診斷報文 / 非診斷報文轉發。
• 診斷防火墻管理。
• 節點在線監控。
• 巡航控制器開關檢測。
• 腳踏板位置檢測。
• 網關休眠與喚醒管理。
• ECU 升級 / 網關升級。
• 電壓管理

二、 應用案例

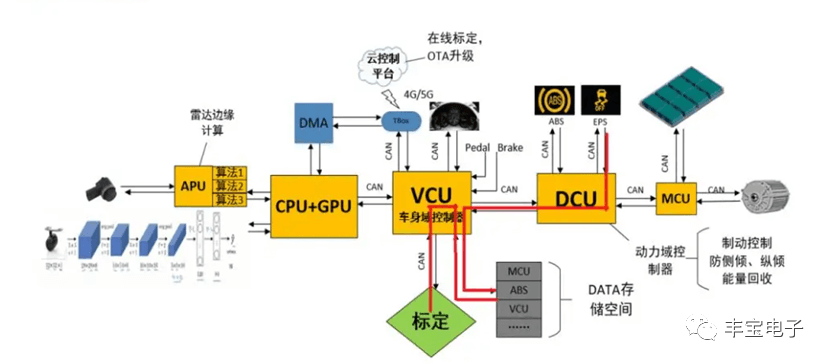

（1）VCU方案應用

VCU是實現車輛控制決策的核心電子控制單元。一般來說，只有新能源車有配備，常規燃油車沒有這種裝置。VCU通過采集油門踏板、檔位、剎車踏板等信號來判斷駕駛員的駕駛意圖。通過監測車輛的速度、溫度等信息，VCU可以進行判斷和處理，然后向動力電池系統發送車輛運行狀態控制命令，控制車輛附件供電系統的運行模式。VCU具有整車系統的故障診斷、保護和存儲功能。

產品推薦：芯力特SIT1044

特點 ：

• 完全兼容“ISO 11898-2:2016”標準；
• 符合AEC-Q100 要求；
•  內置過溫保護；
• 總線端口±40V耐壓；
•  驅動器（TXD）顯性超時功能；
• 帶遠程喚醒功能的低功耗待機模式；
•  SIT1044QT/3 I/O電壓范圍支持 3.3V 和 5V MCU；
• VCC和VIO電源引腳上具有欠壓保護；
• 高速CAN，支持5Mbps（CAN FD）（靈活數據速 率）；
• 高抗電磁干擾能力；

• 未上電節點不干擾總線；

• TXD至RXD典型環路延時小于100ns；

• 支持 HVSON8/DFN3*3-8，小外形，無引腳封裝。

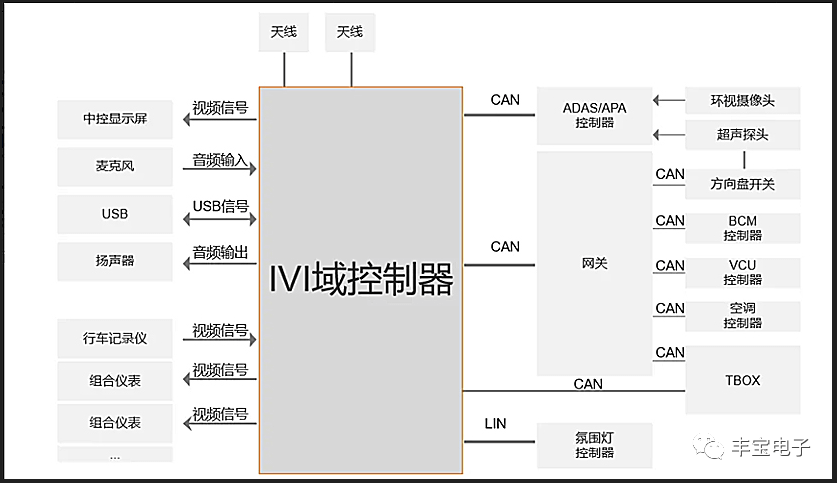

（2）IVI應用

汽車車載信息娛樂系統（In-Vehicle Infotainment）簡稱IVI，他是基于車身總系統和互聯網服務而形成的車載綜合信息處理系統，通過專門的車載處理器和操作系統來對整個車載電控信息娛樂設備進行協調和控制的一套系統，整個系統對提高汽車的舒適性，安全性，增強汽車的智能化和功能化具有極其重要的作用，對整個汽車行業發展的未來占有十分重要的地位。

推薦型號：芯力特SIT1043Q

特點：

• 完全兼容“ISO 11898-2:2016”標準；
• 擁有低功耗睡眠模式以及待機模式；
• 帶遠程喚醒功能以及本地喚醒功能；
• 總線端口±58V耐壓；
• ±30V 接收器共模輸入電壓；
• IO口支持3.3V/5V MCU；
• 驅動器（TXD）顯性超時功能；
• VBAT、VCC 和 VIO 電源引腳上具有欠壓保護；
• 高速CAN，支持 5Mbps CAN With Flexible DataRate（靈活數據速率）；
• 睡眠模式INH輸出引腳具有電源禁用功能；
• -40℃至150℃結溫范圍，且內置過溫保護；
• TXD至RXD典型環路延時約100ns；
• 高抗電磁干擾能力；
• 未上電節點不干擾總線；
• 帶共模穩定輸出引腳SPLIT；
• SOP14以及DFN4.5×3.0-14 封裝。

三、豐寶介紹

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

四、芯力特介紹

芯力特電子科技公司（以下簡稱芯力特）是一家由留學歸國人員創辦，專業從事混合信號集成電路設計的高新技術企業。公司通過ISO9001國際質量體系認證，被科技部評審為“國家高新技術企業”，為中國半導體行業協會“會員單位”、中國汽車工業協會“會員單位”、德國CiA（CAN in AUTOMATION）協會“會員單位”、深圳市汽車電子行業協會“理事單位”。在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
