1??背景概述

隨著科學技術的發展，傳統的接觸式測溫方式已不能滿足現代一些領域的測溫需求，在許多特殊條件下（如高溫、強腐蝕、強電磁場條件下或較遠距離），對非接觸、遠距離測溫技術的需求越來越大。

紅外測溫儀是指通過測量物體發射的紅外線所具有的輻射能大小來得出物體本身的溫度。目前按照使用對象的不同可分不三大類：

• 人用紅外測溫儀——也叫額溫計，是一種利用紅外接收原理測量人體的測溫計。其測量范圍較窄，一般為30～42攝氏度。
• 工業紅外測溫儀——主要用于工業上的溫度采集，測量范圍一般為-40～1500攝氏度。
• 獸用紅外測溫儀——根據普朗克原理，通過準確測定動物體表特定部位的體表溫度，修正體表溫度與實際溫度的溫差，便能準確顯示出動物的個體體溫。

紅外測溫技術在生產過程中，在產品質量控制和監測，設備在線故障診斷和安全保護以及節約能源等方面發揮了著重要作用。近20年來，國內紅外溫度測量在技術上得到迅速發展，性能不斷完善，功能不斷增強，品種不斷增多，適用范圍也不斷擴大，市場占有率逐年增長。 比起接觸式測溫方法，紅外測溫有著響應時間快、非接觸、使用安全及使用壽命長等優點。

2??SGM8551系列在手持紅外測溫儀中的應用案例

針對紅外測溫儀傳感器輸出信號放大應用，國產圣邦微電子單通道精密運算放大器SGM8551，該器件可支持軌到軌輸入和輸出，無論是高側還是低側傳感器，均可滿足設計要求，同時該款精密運放的電壓增益可達145dB，增益帶寬積為1.53MHz，尤其適合模擬傳感器輸出信號的放大設計。 熱電堆傳感器輸出的信號非常微弱，使得經放大后的電壓誤差也需要很小，只有零漂移和低輸入失調電壓的運放，才能滿足信號的放大調理需求。常規紅外測溫儀精度一般小于±0.3 ℃，產生的電壓僅為15uV-30uV，意味著運放的最大失調電壓值都不能大于15uV-30uV，SGM8551的輸入失調電壓僅有4uV，完全可以滿足測溫儀精度需求。

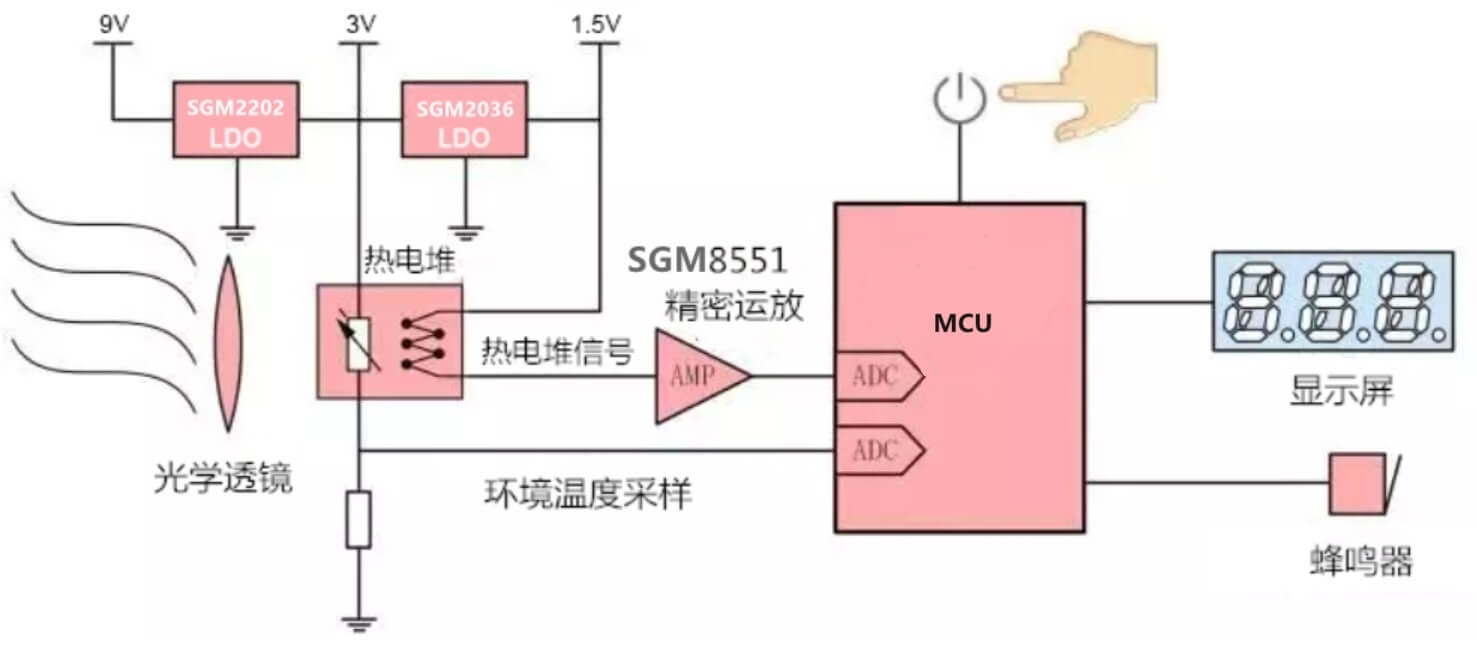

◆系統應用框圖◆

3??SGM8551系列技術參數和應用電路

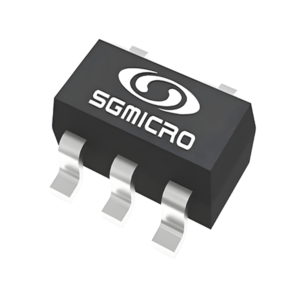

SGM8551是一種單軌對軌輸入和輸出精密運算放大器，具有低輸入偏移電壓和低偏壓電流。保證單電源從2.5伏到5.5伏。

SGM8551提供的軌對軌輸入和輸出擺動使高側和低側的傳感變得容易。這些特性的結合使得SGM8551可以很好地選擇溫度、位置和壓力傳感器、醫療設備和應變計放大器，或者任何其他需要精度和長期穩定性的2.5伏到5.5伏的應用。

SGM8551適用于延伸的工業/汽車（-40℃至+125℃）溫度范圍。它有綠色的SOIC-8和MSOP-8封裝。

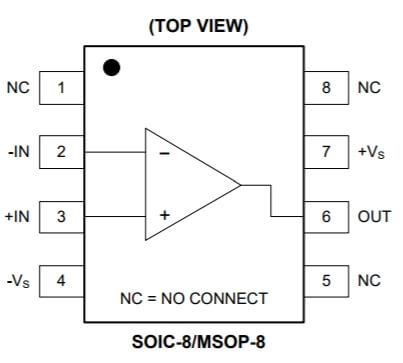

◆SGM8551引腳示意圖◆

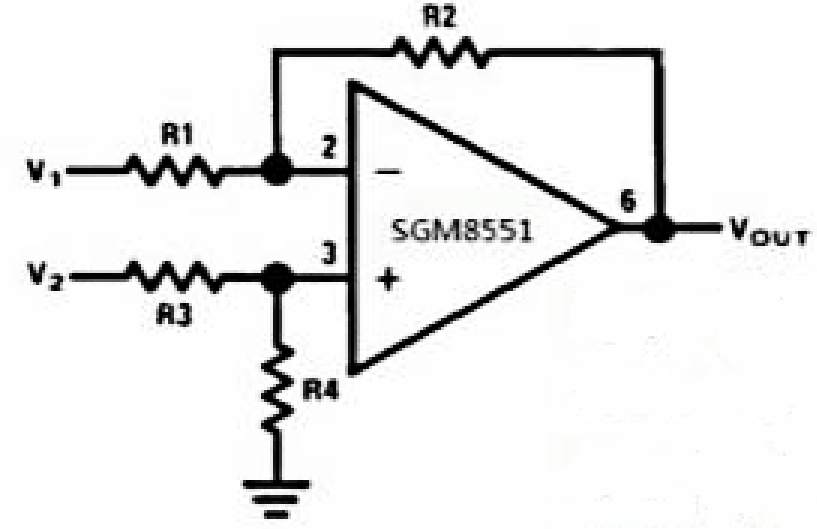

◆典型應用電路◆

4??SGM8551的產品特性

5??應用領域

• Pressure Sensors
• Temperature Measurements
• Precision Current Sensing
• Electronic Scales
• Strain Gauge Amplifiers
• Handheld Test Equipment
• Thermocouple Amplifiers
• Medical Instrumentation
