一、背景概述

隨著全國乃至全球糖尿病患者越來越多，對血糖儀的需求也就越來越多，血糖儀是一種測量血糖水平的電子儀器，主要是用來檢測糖尿病患者體內的血糖濃度的；平時使用血糖儀可以及時掌握血糖濃度水平，從而及時調整飲食和做運動，控制病情繼續發展，因此它對于糖尿病患者來說是必不可少的。一般血糖檢測分為傳統指?檢測（BGM）和連續?糖檢測（CGM）兩種。
血糖高的人群大多采用傳統的血糖儀通過采集指血配合試紙的測量方式來獲取當前時間點的血糖數據，這個數據是相對科學準確的，缺點就是每天數次測量都需要扎針，對于一些暈血或者害怕扎針的人群來說，無疑是一種折磨。

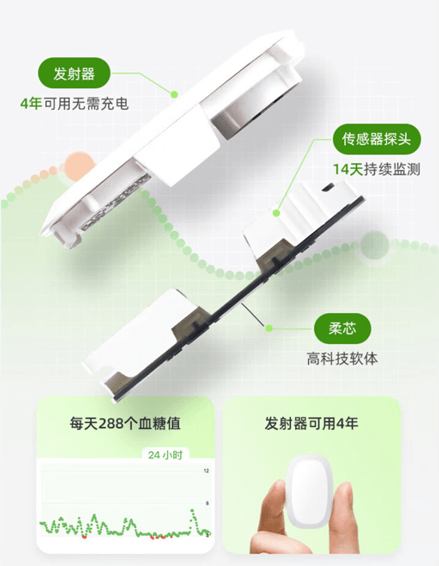

隨著技術的進步，連續血糖儀被越來越多的糖友用戶所認知，它一次性的扎入皮下組織，通過組織間液的葡萄糖濃度來生成實時的血糖數據，而且可以連續測試多達14天時間，每隔5分鐘檢測一次血糖，24小時不間斷，尤其對于暈血暈針的糖友來說，再合適不過了，無論從經濟角度還是簡易操作方面都要?jiǎng)龠^傳統的血糖儀。

二、 SGM8040-2在連續血糖儀中的應用案例

JA公司做CGM血糖儀，傳感器需要在人體上佩戴14天以上，這對所選擇的電子物料的功耗要求非常嚴格。其中電源部分一般會使用DC3V的紐扣電池進行供電。因?yàn)槭怯呻姵剡M(jìn)行供電，會十分關注于器件的一個功耗上的問題?？蛻粼谠O(shè)計CGM血糖儀時，采用的是模擬式的生物傳感器，由于前端采集到的傳感器的信號比較微弱，所以需要用一款運算放大器對其信號進行放大處理，再經由主控內部ADC進行數據轉化。設計中需要用一顆增益帶寬積11KHz左右，靜態電流小于600nA低功耗高精度運放，這里推薦圣邦微SGM8040-2，這是一款雙通道高精度軌到軌運算放大器，可在1.4V至5.5V單電源下工作，提供軌到軌輸入和輸出操作，同時靜態電流僅有550nA。

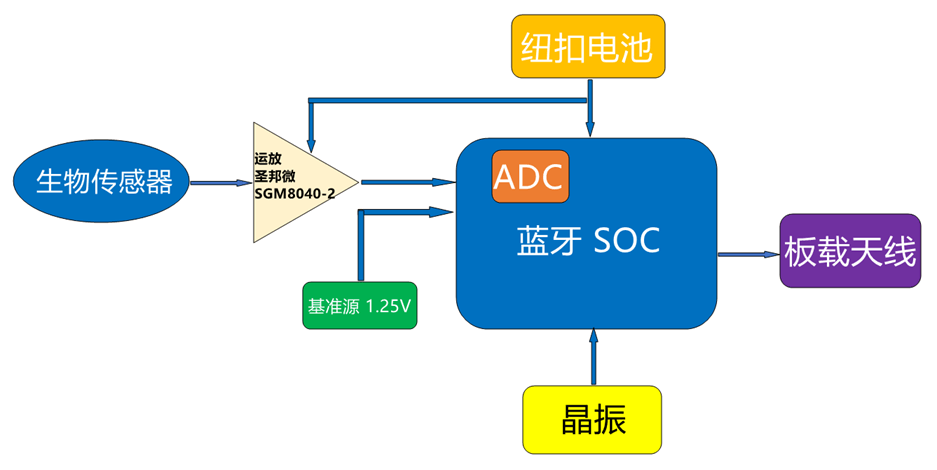

系統應用框圖

三、SGM8040-2技術參數和應用電路

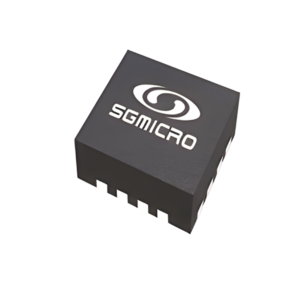

圣邦微電子（SGMICRO）推出了一款支持軌到軌輸入和輸出操作的高精度運算放大器SGM8040-2，它是雙通道運算放大器?？梢栽诘椭?.4V的單電源電壓下工作，同時每路放大器靜態電流的典型值低至600nA，電源電壓很寬（1.4V~5.5V），且均屬小封裝，非常適合電池供電和便攜式應用。
SGM8040-2高精度運算放大器在供電電壓為5V時增益帶寬積的典型值為12kHz，并且單位增益穩定，這些特性使該運算放大器適用于低頻應用，例如電池電流監控和傳感器調節。
雙通道SGM8040-2高精度運算放大器采用綠色環保的SOIC-8和TDFN-2×2-8L封裝。它的供電電壓范圍為1.4V到5.5V，工作溫度范圍為-40℃至+85℃，可以滿足工業級應用的溫度要求。

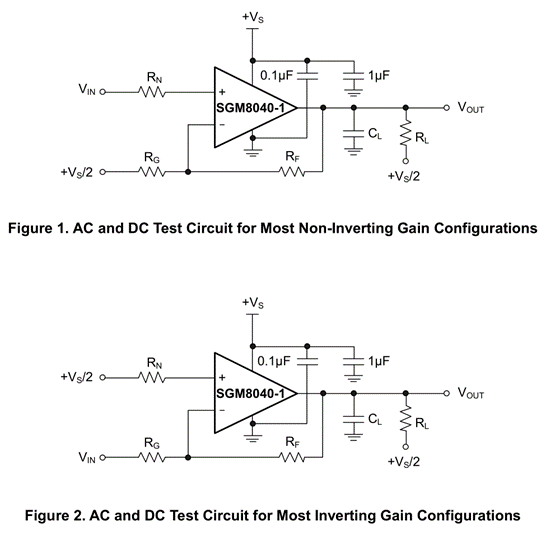

SGM8040-2是由兩路SGM8040-1組成，下圖是典型應用電路:

SGM8040-2高精度運算放大器的產品特性:

四、應用領域

• 收費亭標記
• 可穿戴產品
• 溫度測量
• 電池供電系統
