????. 背景概述

隨著呼吸道疾病患者增加，尤其是自身免疫力差的兒童患者增多，比如孩子總是咳嗽，通過傳統藥物治療或者打針注射，孩子吃藥麻煩，打針怕痛，且經肌肉或者血液吸收藥物比較慢，孩子受煎熬比較長；去醫院看病排隊掛號麻煩，等待時間較長，醫院本身的環境也會存在交叉感染的風險；另外就是藥物流經全身的話可能有副作用，不利于兒童的健康成長。

病情反復，經常打針吊鹽水，回到家中吃藥見效慢，且是藥三分毒，長期服用更可能有依賴性。 目前有很多醫院都已經開展霧化治療的手段，相對傳統服藥或者注射治療，無痛苦，見效快等優點。相對于傳統的服藥治療哮喘等呼吸道的疾病的手段，醫用霧化器是將藥液霧化成微小顆粒，藥物通過呼吸吸入的方式進入呼吸道和肺部沉積，從而達到無痛、迅速有效治療，因此也受到了廣大用戶的青睞。

????. SGM66055系列在手持紅外測溫儀中的應用案例

在醫用霧化器中，需要鋰電池進行持續供電，但是鋰電池的電壓會隨著電量的釋放而發生下降，所以就需要一顆輸出能力強，體積小的DCDC完成升壓變換。國產半導體廠家圣邦微電子旗下的升壓穩壓器SGM66055在此類應用中匹配度很高。SGM66055可以轉換為省電模式，通過降低開關頻率保持高效率。它的防鳴電路可以抑制充電寄生電容，減少電磁干擾。經過SGM66055升壓芯片升到5V給霧化器的主控MCU供電，它的輸入電壓2.5-4.5V，固定輸出電壓5V， 連續輸出電流高達2.4A，峰值輸出電流可達4.2A，即使最小輸出負載電流也可達0.9A。 開關頻率2.2Mhz，所需配置的電感感值小，節約布板面積。輸出紋波小，調整迅速。輕載高效功能可以大大降低靜態功耗，延長電池待機時間，完全符合醫用霧化器的供電需求。

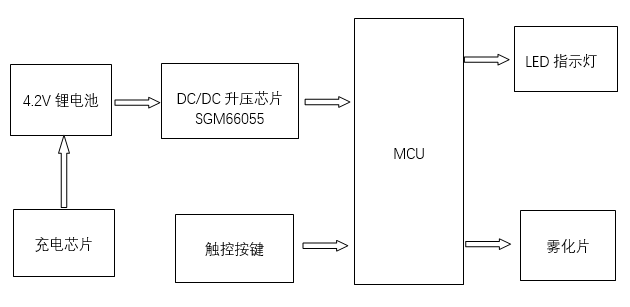

? 系統應用框圖：

????. SGM66055系列技術參數和應用電路

SGM66055是一個內部補償，2.2兆赫開關頻率，電流模式，同步升壓開關調節器。即使低于最低系統電池電壓，該裝置也能維持輸出電壓調節，最小輸出負載電流為0.9A，該裝置通過降低開關頻率，轉變?yōu)楣?jié)電模式，以保持高效率。

它的抗振鈴電路可以有效地抑制寄生電容器中的電荷，降低電磁干擾。其輸出在停機時被整流電路斷開，無輸入輸出泄漏。SGM66055-4.5/5.4采用綠色WLCSP1.21×1.21-9B封裝；SGM66055-5.0采用綠色WLCSP-1.21×1.21-9B和TDFN-2×3-8BL封裝。它們在-40℃至+85℃的環境溫度范圍內工作。

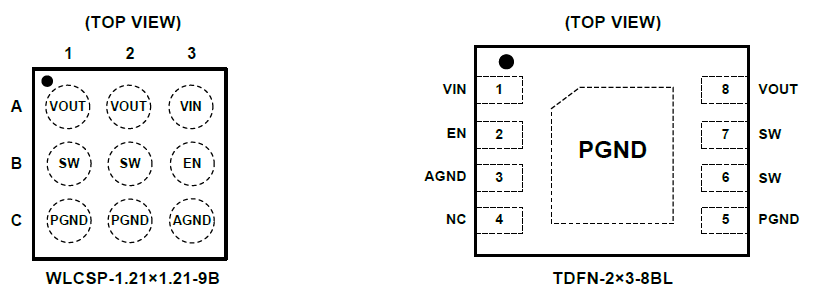

? SGM66055引腳示意圖：

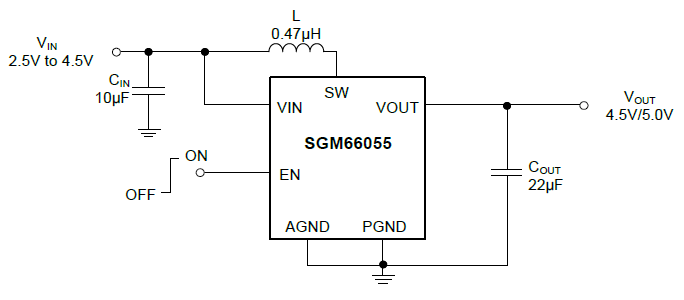

? 典型應用電路:

????. SGM66055的產品特性

• Operating Input Voltage Range: 2.5v to 4.5V
• Fixed output Voltages: 4.5V and 5.0V
• Output Voltage Clamping: 5.7V
• Up to 93% Efficieny
• Quiescent Current: 23μA (TYP)
• Shutdown Current: 1μA (MAX)
• Improved Light Load Efficiency with Power-Save Mode (PSM)
• Load Disconnect During shutdown
• Low Reverse Leakage Current when V_OUT>V_IN
• Thermal Shutdown
• -40℃ to +85℃ Operating Temperature Range
• Available in Green WLCSP-1.21×1.21-9B and TDFN-2×3-8BL Packages

????. 應用領域

• USB OTG
• Class-D Audio Amplifier
• Smart Phones and Tablets
• Portable and Wearable Devices
