背景概述

充電樁是新能源汽車產業業鏈的重要一環。充換電行業的發展，即是新能源汽車滲透率不斷提高的結果，也是影響新能源汽車行業發展的重要因素。與傳統燃油車相比，充電速度與續航能力可能是新能源汽車目前最重要的短板。充電問題被認為是電動汽車推廣的“最后一公里”，對于電動汽車的普及至為關鍵。加快充電樁等配套設施建設已成為行業發展的當務之急。

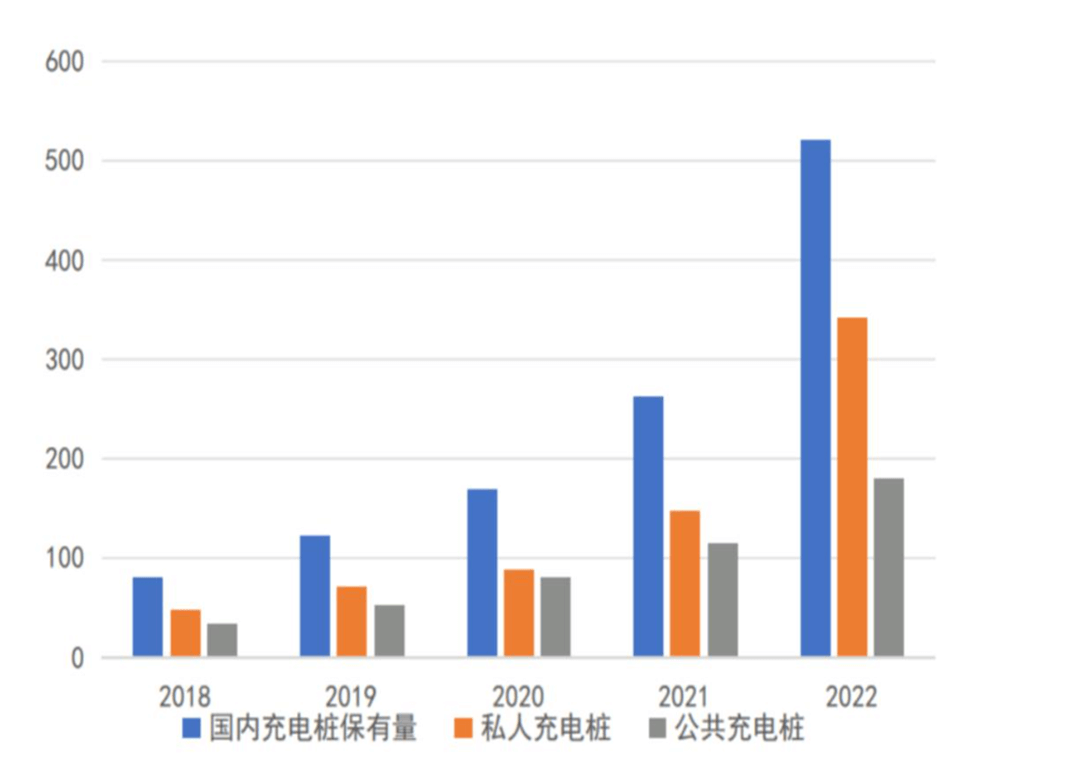

近年來，國內充電樁建設增速較快。2022年全年充電基礎設施增量為259.3萬臺，其中公共充電樁增量同比增加91.6%，隨車配建私人充電樁增量同比增加225.5%。截至2022年12月，全國充電基礎設施累計數量為521.0萬臺，同比增加99.1%。

截至2023年6月底，全國累計建成各類充電樁超過660萬臺。

歐姆龍在充電樁行業的應用方案（部分）

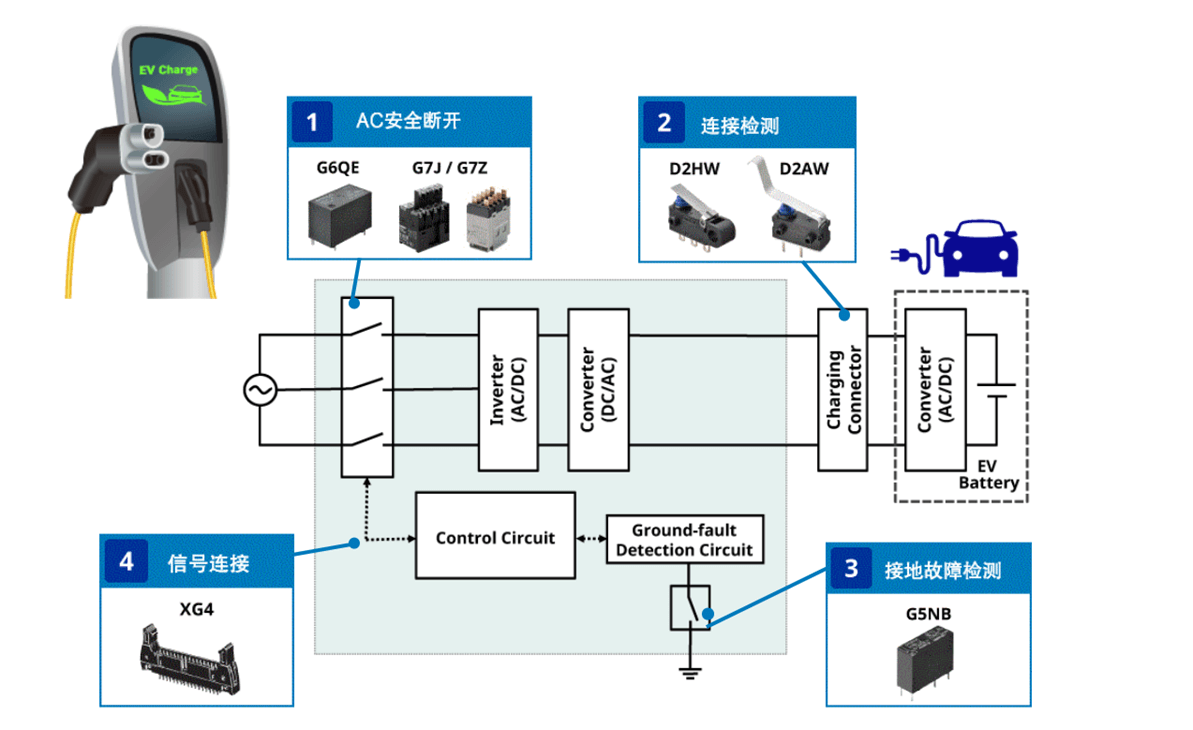

1.AC充電器

隨著電動汽車（EV）的需求不斷增長，充電基礎設施正在增加，住宅和城市各個地點的EV充電站數量也在增加（模式3）。

為了實現更短的充電時間，開發具有大容量輸出的EV充電器的趨勢不斷增長。

主推型號：

N5NB 功率型繼電器

特點：耐沖擊電壓10kV的1極3A/5A開閉的小型繼電器

• 采用高功率電磁回路，實現高靈敏度(200mW)。
• 標準品取得UL、CSA、VDE認證。
• 用途符合EN61010強化絕緣標準
• 符合IEC/EN 60335-1。(-HA型號)
• 符合IEC/EN 60079-15。(僅限型號G5NB-1A4、G5NB-1A4-E)
• 支持保持電壓、PWM控制，有助于節能。(G5NB-□-PW型)

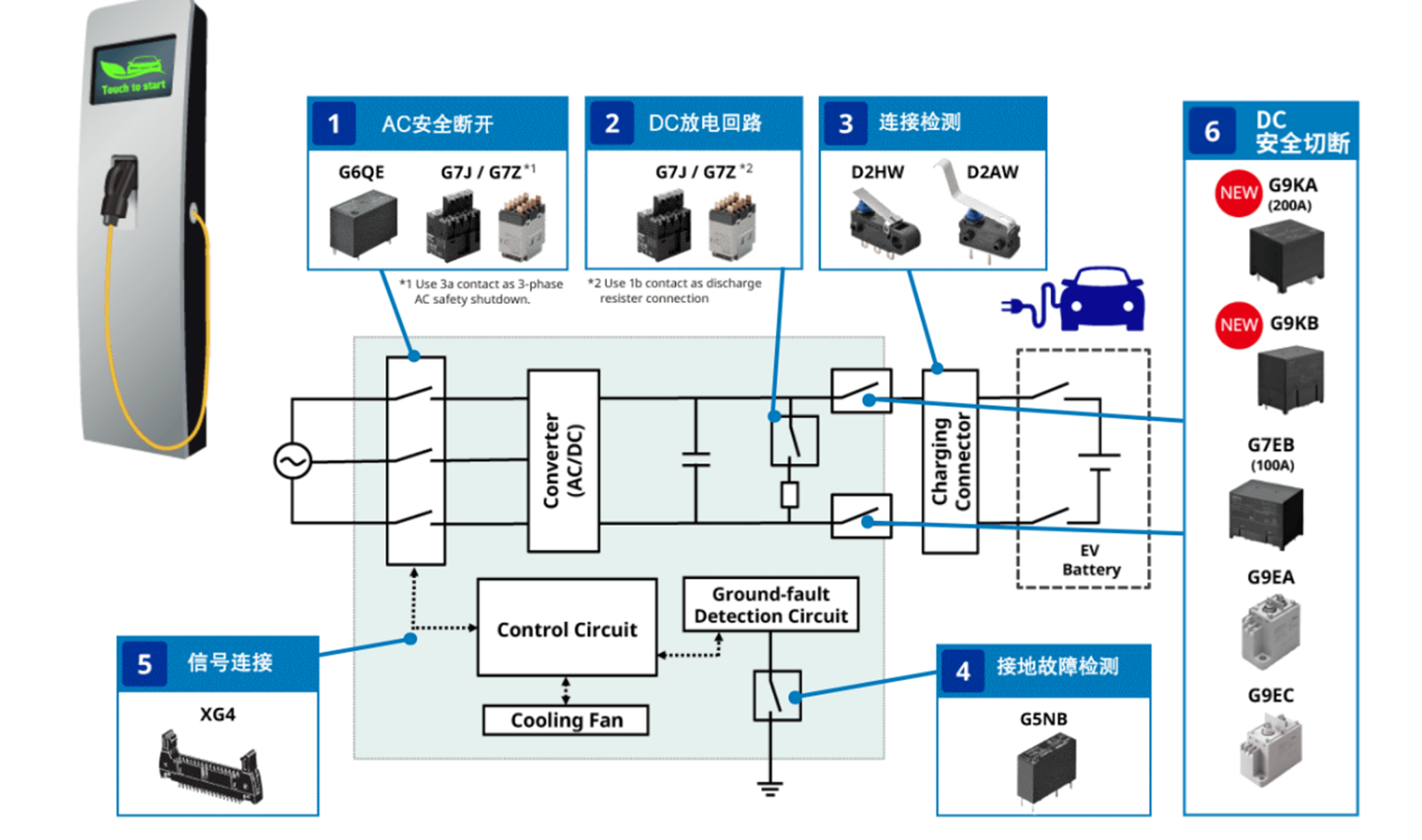

2.DC快速充電器

DC快速充電器安裝在高速公路服務區等地點，用于實現快速充電。

主推型號：

G9KA 功率型繼電器

特點：

• 實現了AC 800V 260A/AC
• 1000V 300A斷路和低接觸電阻
• 大容量功率繼電器
• 最高環境溫度可達85°C
• 實現高耐沖擊電壓(線圈和接點之間)10kV
• 接點間隙4.0mm以上(太陽能發電標準 符合VDE0126)
• 實現初始最大0.2mΩ的低接觸電阻
• 發熱量低、散熱性高的基板構造可抑制溫度升高

G9KB 功率型繼電器

特點：

• 實現DC600V/50A大容量、雙向開閉
• 使用環境溫度最高可達85°C
• 接點間距3.6mm以上
• 實現初始5mΩ以下的低接觸電阻
• 取得了ESS開關元件所要求的UL60947-4-1、EN61810-10認證

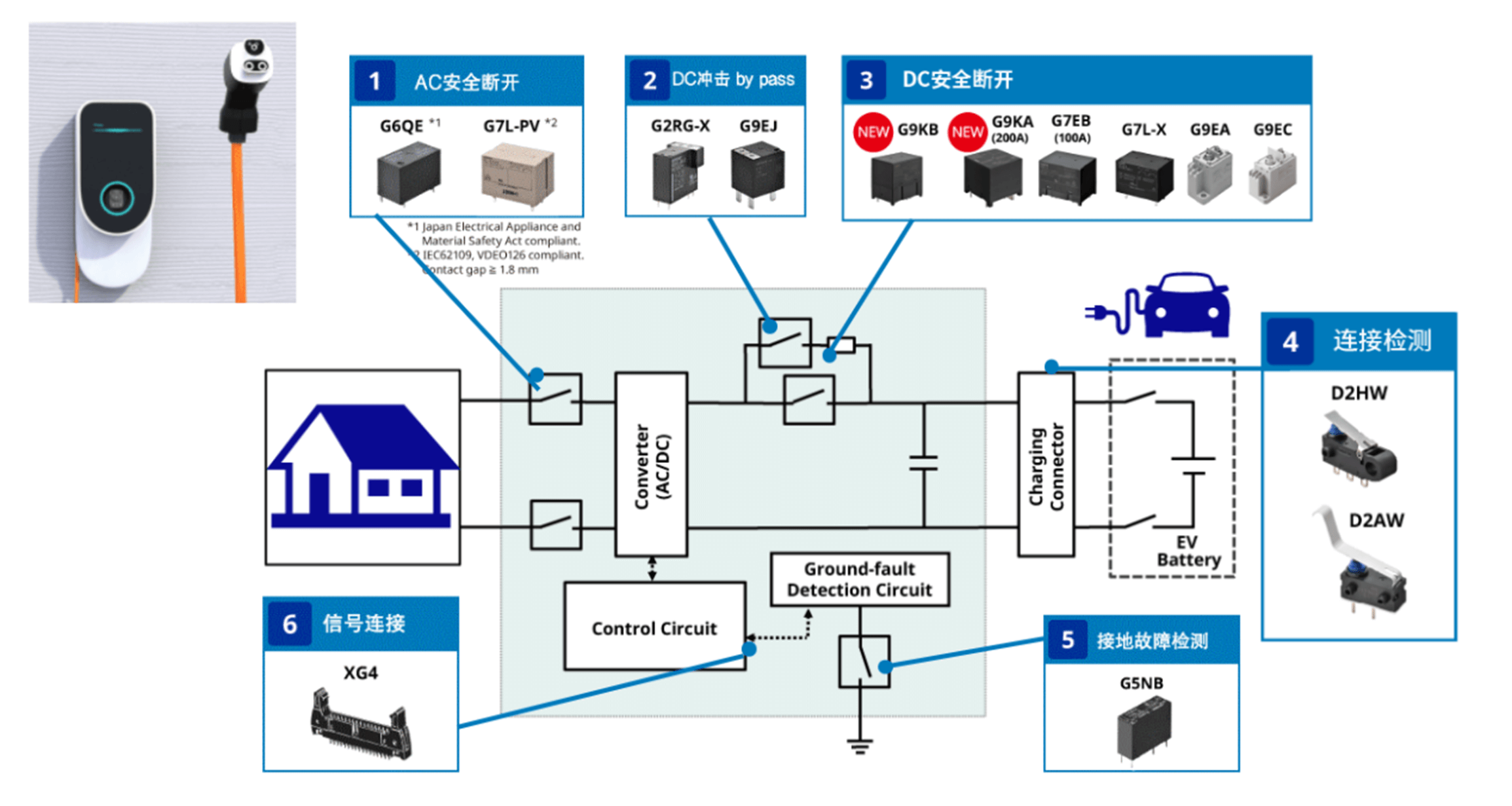

3.V2H (Vehicle To Home)

住宅的太陽能光伏發電系統和電動汽車的普及導致用于固定式存儲應用的EV電池增加。

對于此類應用，要執行DC充電和放電控制。

主推型號：

G6QE PCB 功率型繼電器

特點：

• 微型封裝，高開關電流36A (250V AC)，可使用10,000次，30A (250V AC)，可使用100,000次
• 可實現10kV耐沖擊電壓(線圈和接點之間)
• 在施加標稱電壓100ms后降低施加至線圈上的電壓(從額定線圈電壓降 至35%)，與額定線圈功耗相比，其功耗減小至12%
• 符合cULus、EN和CQC

G2RG-X 功率型繼電器

特點：

• 2極串聯布線實現了DC500V10A的直流高電壓開閉
• 接點間隔3.0㎜(2極串聯接線時)
• 線圈接點間的絕緣距離8mm以上、耐沖擊電壓10kV的高絕緣
• 通過UL、TüV認證
