新唐MCU在電動工具BMS上的應用
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：朱雄 Abbott Zhu

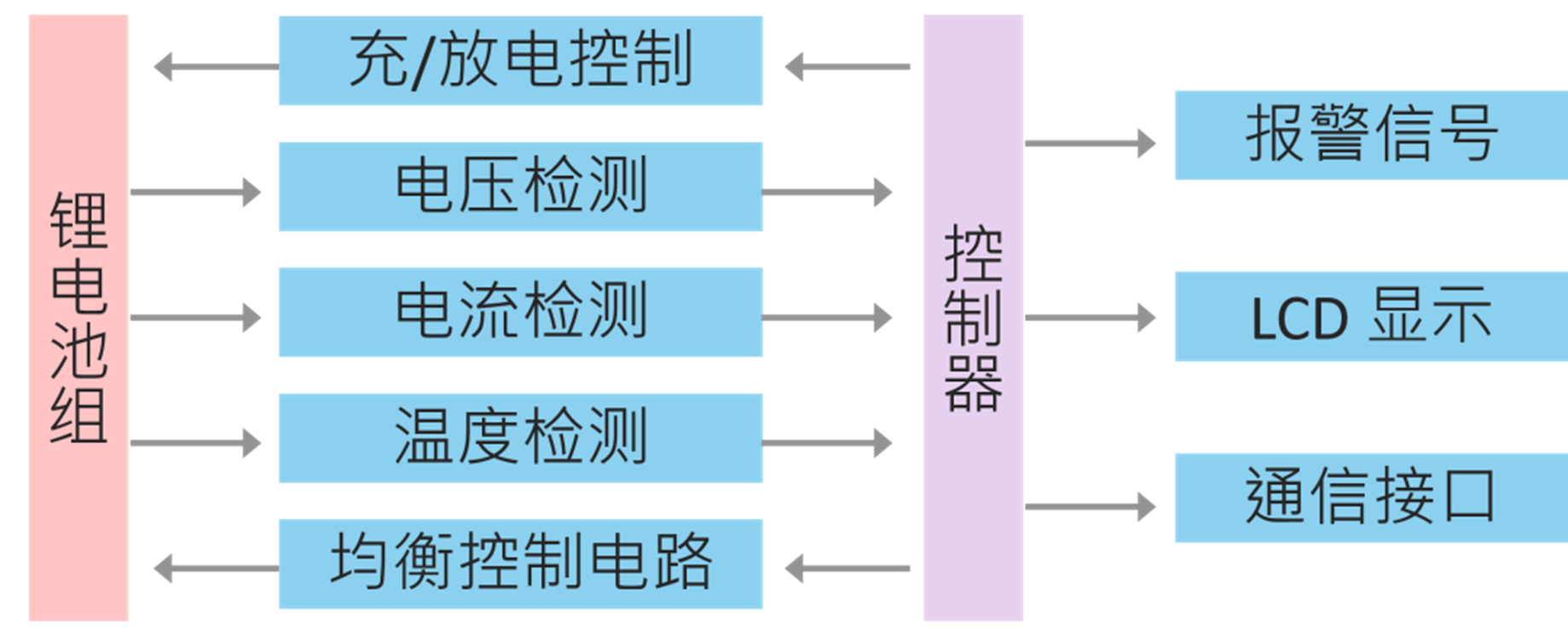

BMS英文名稱BatteryManagement System，中文名稱電池管理系統，對電池進行監控和管理的系統。主要實現以下功能：
- 實時監測電池狀態，通過檢測電池的外特性參數 (如電壓、電流、溫度等)，采用適當?shù)乃惴ǎ瑢崿F(xiàn)電池內部狀態 (如容量、剩余電量等) 的估算和監控。
- 在正確獲取電池的狀態后進行熱管理、電池均衡管理、充放電管理、故障報警等。
- 建立通信總線，和顯示系統、上位控制器或充電機等實現數據交換 。

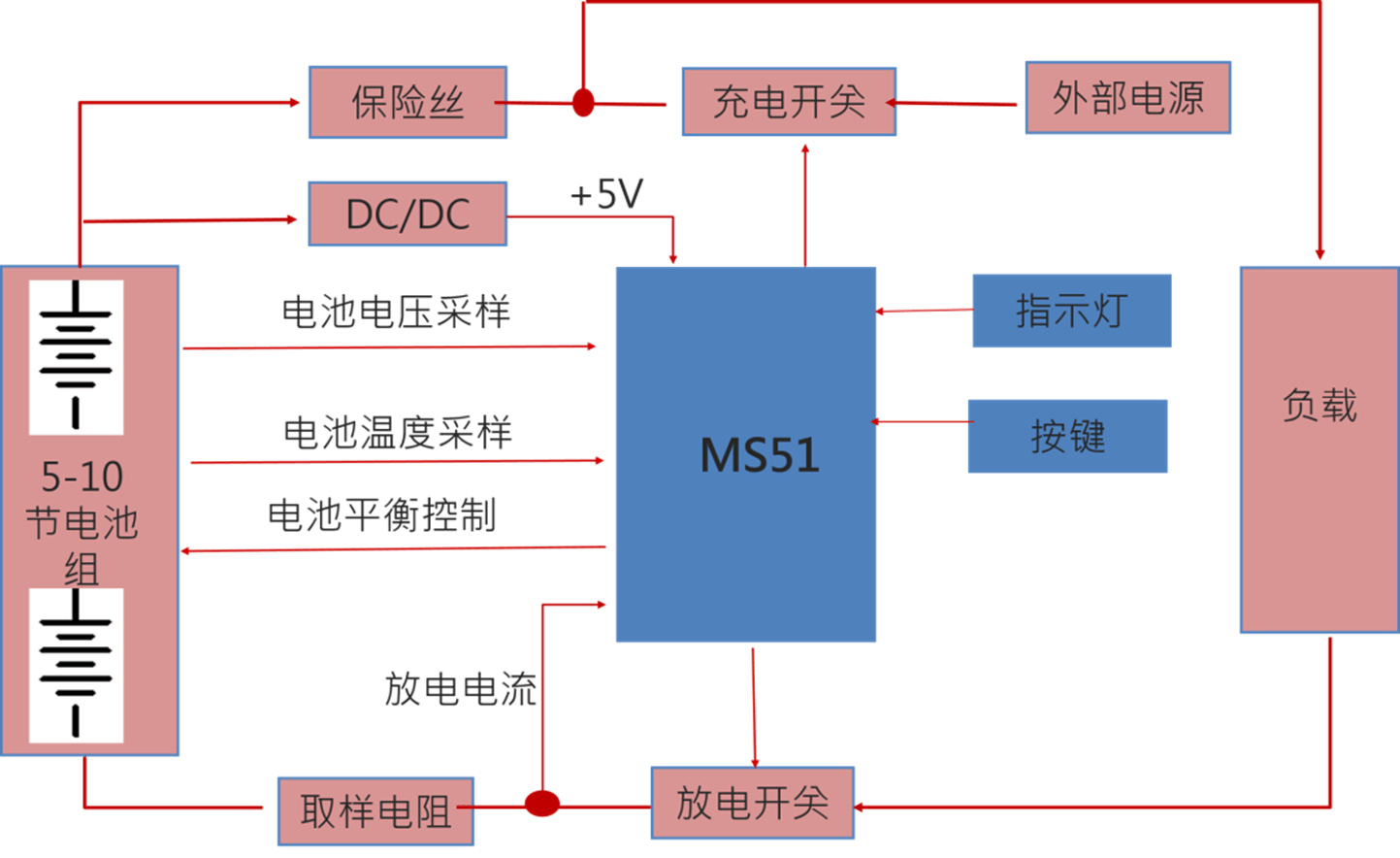

? 電動工具方案一：MCU方案
- 架構：MCU
- 推薦型號：NuMicro MS51 系列
- MCU 主要特點：
- 1T 8051 MCU，運行速度可達 24 MHz
- Flash: 8-32K、10-32 PIN
- 最多 15 路 ADC; 支持更多節數電池串聯
- @12 bit ,1M SPS；支持連續采樣模式
- ADC 內建 bandgap 可反推精準電源電壓
- 最多 5 組 UART (1 Mbps 高速)
- I/O 具備強灌電流驅動能力
- ESD 8 kV / EFT 4.4 kV
? 電動工具方案二：MCU+AFE
- 架構：MCU + Analog Front-End
- 推薦型號：MS51 系列/ ML51 系列/ M031 系列
- MCU 主要特點：
- ML51 系列
- 1T 8051，主頻最高 24 MHz；工作電壓 1.8 至 5.5V
- 多達 14 路 12 位 ADC 支持連續采樣模式
- 內建五階參考電壓，內建 band-gap
- 4組 UARTs ，支持 PDMA
- 內置 RTC，超低功耗，運行 80 μA/MHz；待機 < 1 uA
- I/O 支持 5V tolerance，提供強驅動電流能力
- M031 系列
- Arm Cortex-M0，主頻最高 72 MHz，工作電壓 1.8 至 3.6V
- 16- 512KB Flash 和 2-96KB SRAM，支持OTA
- 16 通道高性能 12bit 2 Msps ADC，支持連續采樣模式
- 多達 10 個 UARTs 接口（支持單線）；高速 SPI (24MHz)
- EFT 4.4 kV、ESD HBM 6 kV，支持IEC60730
- 內置 RTC，待機功耗 12 uA
- 與 ML51 系列管腳兼容， I/O 支持 5V tolerance
- ML51 系列
