基于新唐科技NUC1263的針對DDR5電競模塊提供1.0V I3C接口以及高效電競燈光控制LLSI接口的應用
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：陳建華 Terry Chen
在綠能時代，企業普遍關注低功耗議題，電子裝置逐漸朝向節能技術演進，尤其是DRAM模塊供電結構的改變和高速傳感器總線的需求，推動了I3C接口的廣泛應用。新唐科技宣布推出首款微控制器NUC1263系列，支持DDR5模塊的1.0V電壓I3C接口，且提供獨家LLSI(LED Light Strip Interface)專利技術，此一技術不僅可用于控制RGB燈條，亦可控制新一代ARGB Gen 2燈條。
NUC1263系列提供6個信道的LLSI(LED Light Strip interface)接口，此接口可控制RGB燈條以及新一代ARGB Gen 2 燈條，與傳統SPI控制燈條相比只需要用到1/3 不到的SRAM資源，使控制時序燈條軟件開發者能更有效地利用系統資源，同時降低了軟件開發的復雜度。此外，支持高達24 路高速 PWM 以及9路的50mA強灌電流( High sink current)腳位。除了核心電壓，該系列另外提供兩組電源IO，可分別工作在不同的電壓范圍，使其更能適應外部設備的不同電壓標準，并更具彈性且無縫地集成到各種應用中。本系列提供高達3組 UART、3組 I2C、3組 SPI/I2S、2組 I3C，更配備了高性能模擬功能，包括 16 路 12 位800 kSPS ADC、4路 8 位 200 kSPS DAC 和仿真比較器（ACMP）。

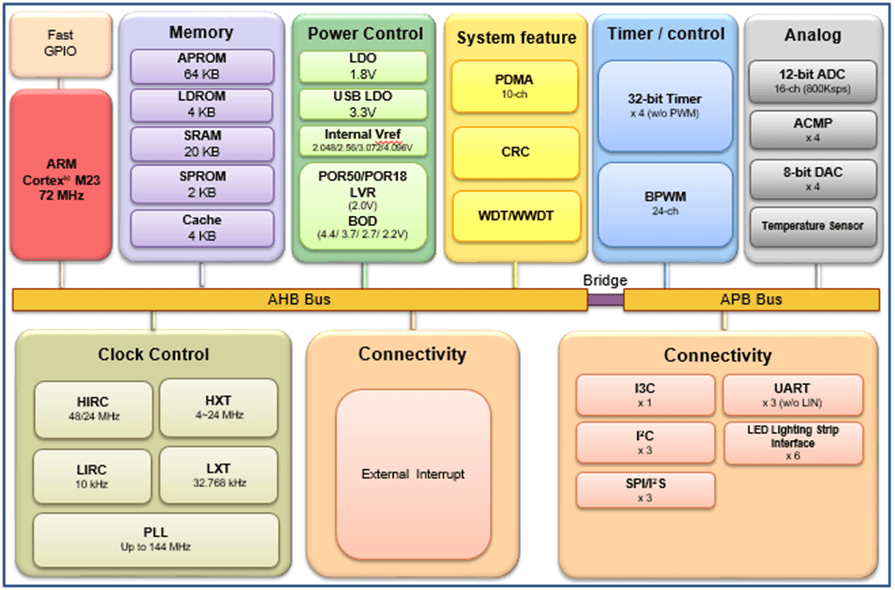

● NUC1263系列關鍵特性
| ? | 內核 ( core ) | |
| – | Arm? Cortex?-M23 | |
| – | 工作頻率可達 72 MHz | |
| – | 工作電壓: 2.5V 至 5.5V | |
| – | 工作溫度: – 40 ℃ 至 105 ℃ | |
| ? | 內存 ( memory ) | |
| – | 64 KB Flash | |
| – | 內嵌 20 KB SRAM | |
| – | 獨立 4 KB ISP ROM | |
| – | 2 KB SPROM ( Security Protection ROM ) | |
| – | 支持程序更新方式: | |
| 在線系統更新 ISP ( In-System Programming ) | ||
| 在線電路更新 ICP ( In-Circuit Programming ) | ||
| 在線應用程序更新 IAP ( In-Application Programming ) | ||
| ? | 模擬 | |
| – | 高達 16 通道 12 位 800 kSPS 采樣率模擬轉數字轉換器 (ADC) | |
| – | 高達 4 通道 8 位 200 kSPS 采樣率數字轉模擬轉換器 (DAC) | |
| – | 高達 4 組模擬比較器 | |
| ? | 脈波寬度調變 ( PWM ) | |
| – | 最高運行速度可達 144 MHz | |
| – | 內建 16 位 PWM 產生器，可輸出 24 路 PWM | |
| – | PWM 輸出可以觸發 A/D 轉換 | |
| ? | 通訊接口 ( connectivity ) | |
| – | 三組 UART | |
| – | 三組 SPI [I2S]，擇一設置 | |
| – | 三組 I2C | |
| – | 一組 I3C | |
| ? | 時鐘控制 ( clock control ) | |
| – | 內部 48 MHz 高速震蕩器 ( HIRC48 ) | |
| – | 內部10 KHz 低速晶振 | |
| – | 外部 4 to 24 MHz 高速晶振 | |
| – | 外部 32.768 KHz 低速晶振 | |
為了滿足多樣化的應用需求，NUC1263系列提供多種封裝選擇，包括QFN33、QFN48、LQFP48和LQFP64，讓用戶能夠根據產品規格靈活選擇最適合的型號。并且與其他Nuvoton產品系列兼容，同封裝型號的腳位兼容，協助用戶能夠靈活地優化產品規格和效能。
新唐科技NuMaker-NUC1263SD評估板和Nu-Link調試器是產品評估與開發的利器。同時支持第三方提供的IDE，如 Keil MDK、IAR EWARM和新唐科技自主研發NuEclipse IDE，為開發人員提供更多選擇和便利性。
