? 背景概述

新能源汽車熱管理系統是汽車中的一個關鍵系統，主要負責汽車的熱量管理和散熱控制。在新能源車熱管理系統中，往往需要使用至少兩個水泵和三個閥門，同時，這些應用場景對體積要求非常嚴苛。 因此，納芯微推出了專用小型電機驅動芯片 NSUC1610，內部集成車載高壓 LDO、LIN PHY、 Gate Driver、MOSFET 以及 MCU 的完整解決方案，可以幫助客戶實現安全可靠的車載電機控制。

? 納芯微NSUC1610應用案例

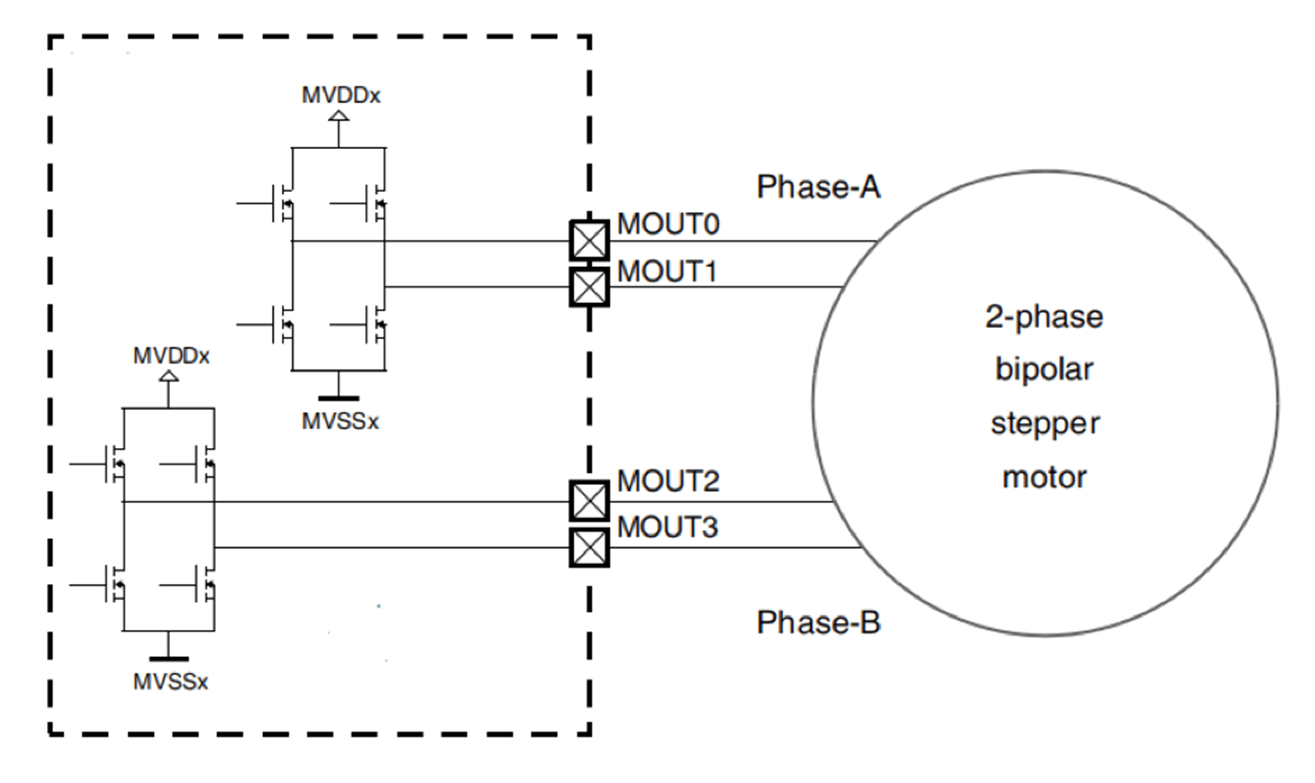

NSUC1610 集成了 4 個半橋，通過兩兩組合形成兩個 H 橋連接，具體連接如圖所示:

? 納芯微NSUC1610技術和應用電路

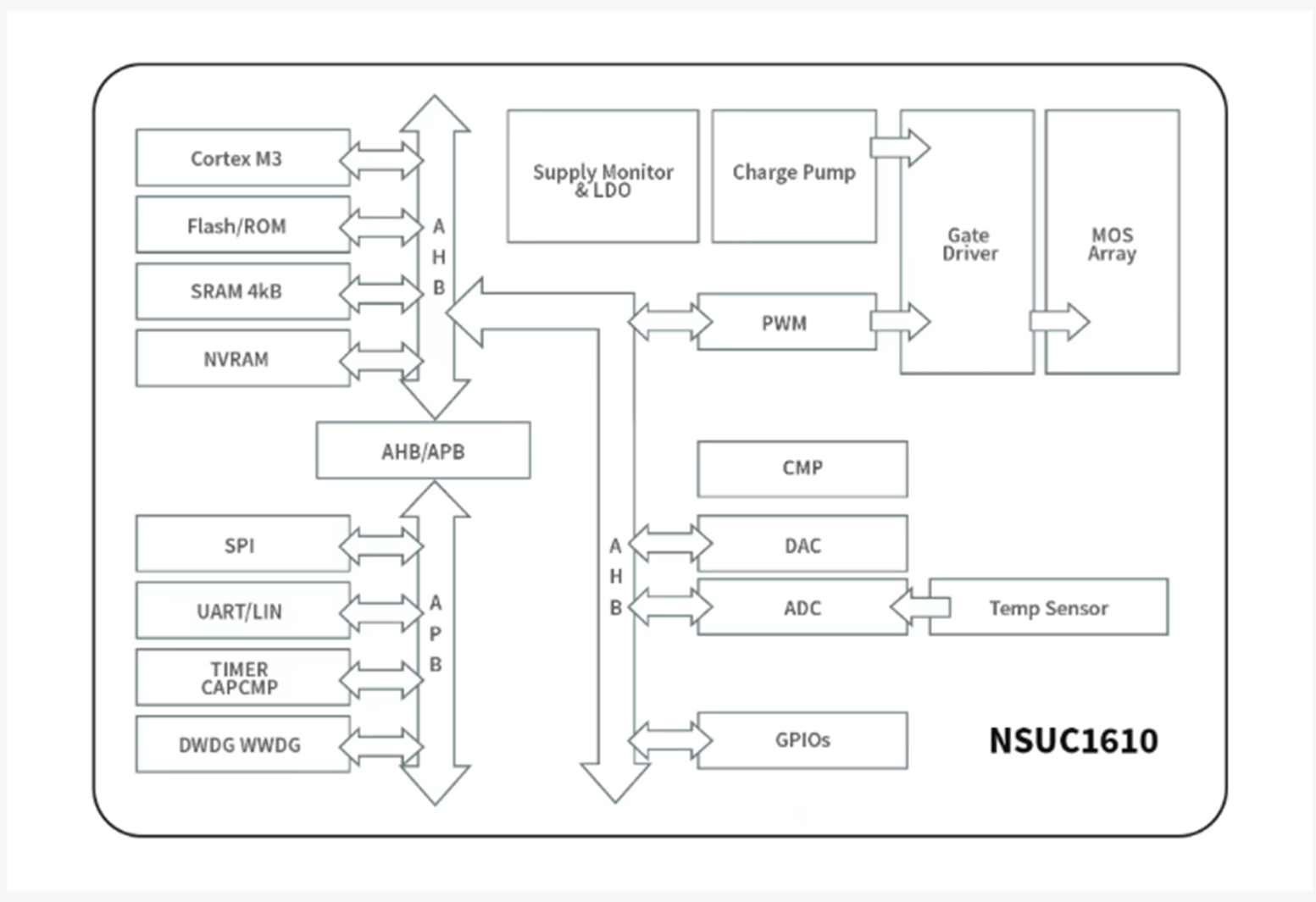

NSUC1610是一種集成驅動和4路半橋的微控制器，主要用于控制小功率直流電機，可支持驅動直流有刷電機、直流無刷電機、步進電機等，在新能源汽車中廣泛使用。該芯片采用先進的高溫高壓工藝，節溫最高可支持到 175°C，電壓耐壓最高可到 40V，且具有過壓保護功能，LIN 端口能夠支持-40V~40V 耐壓，BVDD引腳可支持-0.3~40V 耐壓。芯片采用的是ARM Cortex-M3內核，該內核使用獨立的數據總線和地址總線，能夠提高取指令和取數據的效率。

• Cortex M3處理器，編譯環境采用Keil標準編譯和開發工具，編程器資源通用，開發調試簡單
• 汽車電池12V直接供電，芯片供電可以承受40V短時過壓
• 集成功率級MOSFET（4個半橋），驅動電流可達1A（500mOhm的Rdson），集成對應的門級驅動和上管驅動所需要的電荷泵電源
• 內部集成可配置的DAC，用來配置比較器閾值，用于過流保護和步進電機的微步控制
• 支持4線制的LIN總線，LIN接口滿足±40V過反壓耐壓要求。另外，有可以支持高壓（12V）的GPIO，便于客戶使用高壓PWMIO直接來做電機控制
• 雙路溫度傳感器：一個位于功率側做過溫?zé)彡P(guān)斷，一個位于低壓側做芯片溫度檢測
• 晶圓結溫高達175°C，滿足車規Grade 0應用目標

? 應用場景

• 熱管理系統中的電子水閥
• 空調電子出風口
• 主動進氣柵格系統執行器(AGS/AGM)
• 座椅通風無刷直流電機（BLDC）驅動
• 隨燈轉向大燈（AFS）
• 旋轉/升降大屏控制
• 自動充電口和自動門把手等
