一、背景概述

據Lymphatic Education and Research Network估計，全球約有2.5億人飽受淋巴水腫困擾。這種慢性病的患者數量超過艾滋病、帕金森病和阿爾茨海默病的患者總和，給許多國家/地區的衛生資源造成了沉重負擔。

淋巴水腫的定義是組織間隙中積聚液體和其他物質，健康人的淋巴系統通常會自行清除這些液體和物質。淋巴結腫大是淋巴水腫的特征。淋巴系統遍布全身，因此全身任何部位都可能受到影響，但在四肢處尤為明顯。

淋巴水腫分為兩種類型：原發性和繼發性。前者的起源是遺傳性或特發性。這種疾病進展緩慢，侵襲性較低，但其進展難以預測。在所有淋巴水腫病例中，這種類型僅占1%到2%。后者與受傷、手術、腫瘤以及細菌、真菌、病毒或癌癥治療照射引起的炎癥有關。淋巴水腫通常由癌癥治療引發。例如，在接受乳腺癌治療的女性中，約有20%的人會患上這種疾病。適當?shù)母深A(yù)措施和及時的醫療識別可以大大改善病情及其發展。

大約40%的病例可以通過外科手術治愈。在其他情況下，定期進行人工淋巴引流和壓迫性治療可以顯著改善患者的生活質量。盡管這種疾病與人們的生活息息相關，但患者面臨著兩大挑戰：

• 各國專門治療淋巴疾病的專業人員數量不足。相關知識匱乏，尤其是全科醫生對這方面的認知不足，影響了及早發現病情的可能性。
• 在這種疾病的預測方面，沒有科學規律可循。這種疾病可能在手術后的任何時候發作，比如可能立即發作，也可能在手術后數年發作。

這種不可預測性造成了昂貴的定期檢查費用。假設一位稱職的醫生懷疑患者患有淋巴水腫。此時醫生會為患者安排體檢，然后安排驗血、超聲檢查、綜合和定性影像學檢查等其他程序，以得出正確的診斷結論。

從長遠來看，這些檢查需要頻繁就診，不但費用高昂，而且非常耗時。在確診之后，還有另外一個重要挑戰：說服患病風險較高的患者在余生定期接受檢查?？紤]到當前現狀，該市場亟需一種經濟實惠、易于獲得的長期監護設備。

二、基于NINA-B112在可穿戴設備中的應用

在建立實用、可靠的淋巴功能評估方面，這項研究意義重大，也為便攜式原型的開發設定了基礎。在瑞士著名大學ZHAW工程學院電子工程系的中心，Manuel Haag和Matthias Ludwig合作開發了一種類似智能手表的小型便攜設備，并進行了完善。該原型利用光學測量方法檢測淋巴水腫發展的早期階段。后續工作的重點是盡量降低設備能耗，從而確保將兩次充電之間的續航時間延長到數個小時。最后一個階段的目的是將收集到的數據從設備無縫傳輸?shù)街悄苁謾C(jī)。

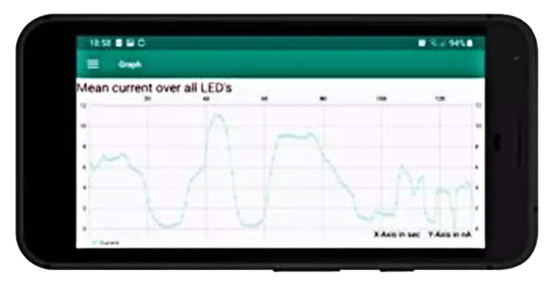

該圖展示了可穿戴設備檢測到的熒光量。熒光與真皮層中的標記物數量成正比。如上圖所示，在人體淋巴系統清除熒光標記物后，圖形會呈指數下降。較高的下降速度指向較高的清除率，表明淋巴系統健康。為了成功執行以上步驟，這些電氣工程專業的學生需要借助藍牙模塊，以適應小型化過程，并滿足基本的通信能力需求。

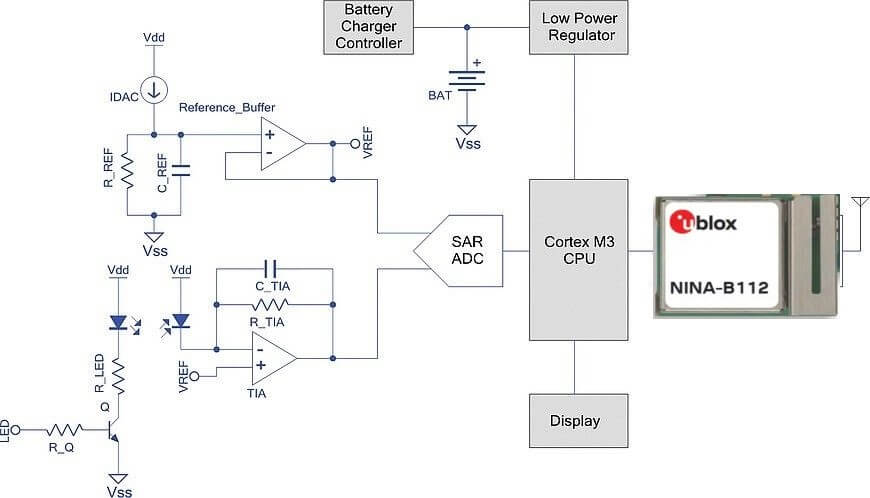

三、系統應用框圖

當今的技術促使設備尺寸不斷縮小，催生了可穿戴設備，而且支持將計算得出的數據實時傳輸?shù)街悄苁謾C(jī)或平板電腦等其他電子設備，以便顯示。

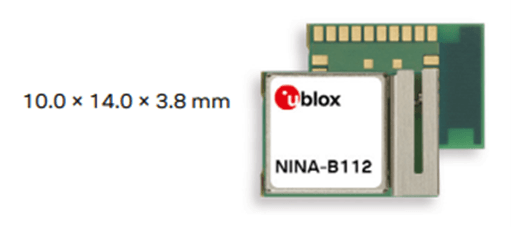

在這種情況下， u-blox NINA-B112藍牙模塊集成到其設備之中。其集成的微控制器可管理光學傳感器的捕獲過程，并通過藍牙功能將測量結果發送到智能手機。事實證明，藍牙低功耗5.0模塊是降低能耗的絕佳幫手，能恰到好處地滿足這些訴求。此外，其小巧的尺寸（10.0 x 14.0 毫米）也促進了電子設備的小型化的。

四、NINA-B112技術參數和內部框圖

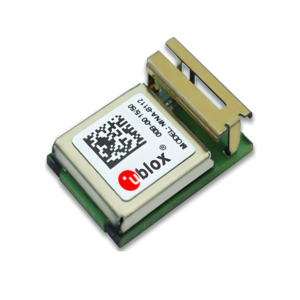

NINA-B112系列模塊是小型獨立藍牙低功耗模塊，具有藍牙5.0,集成強大的ARM M4最先進的功率性能，從而延長了電池壽命。內部512 kB閃存和64 kB RAM，還有集成NFC和SPI、I2C、I2S等接口。NINA-B112帶有一個內部天線，該模塊已通過全球認證，可與內部天線或一系列外部天線一起使用。減少客戶在設計中整合NINA-B112的時間和精力。

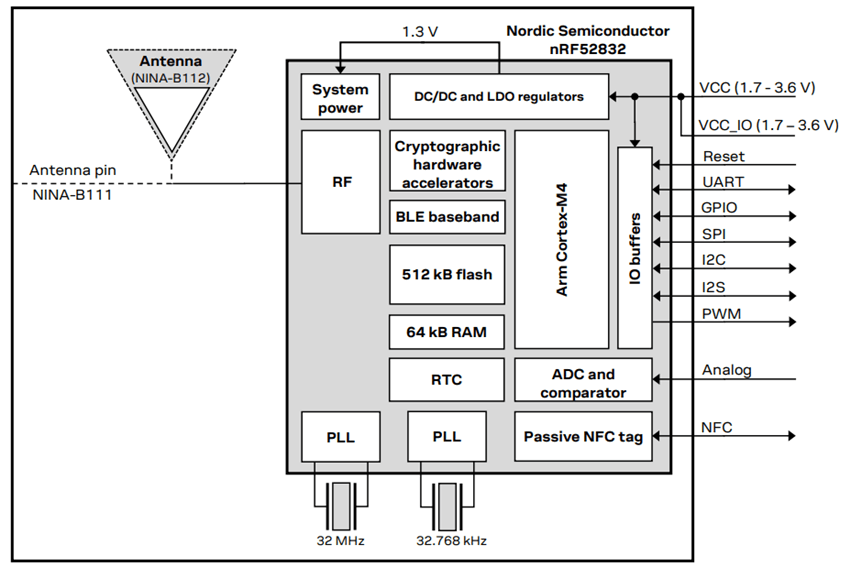

^{NINA-B112內部框圖}

五、NINA-B112主要應用場景

• 人員可穿戴醫療設備
• 室內定位
• 工業物聯網(IoT)
