隨著新能源市場的日益繁榮，逆變器技術也在不斷創新。作為新能源發電系統中的核心設備，逆變器的高效性、穩定性和可靠性對于整個系統的運行至關重要。近年來，隨著半導體技術、控制技術和通信技術的飛速發展，逆變器技術也取得了長足的進步，為新能源發電系統的高效運行提供了有力保障。逆變器技術的不斷創新，為新能源發電系統的高效運行提供了有力支持。同時，也推動了逆變器產業的快速發展。未來，隨著新能源市場的不斷擴大和技術的不斷進步，逆變器產業將迎來更加廣闊的發展空間。

在高電壓下，交流電的效率要高于直流電，而且適用范圍也更廣，所以，隨著新能源工業的發展，許多由太陽能等所產生的直流電源必須轉化成交流電，或者將由鋰、氫等儲能電池或蓄電池所輸出的低壓直流電轉化成220 V交流電，才能滿足交流裝置的需求。逆變器是新能源發電系統中直流/交流變換的核心裝置，對系統的能量轉化效率、系統運行穩定性及裝置使用壽命起著至關重要的作用。

基于N32G457的逆變器應用案例

逆變器是基于電壓逆變工作原理將 DC 轉化為 AC 的一種特殊變壓器，通常由逆變橋、控制邏輯和濾波電路等部分組成，而 MCU 作為逆變器主控制芯片，在控制邏輯電路中起到非常關鍵的作用。例如，通過 MCU集成的先進模擬控制外設可實現更高的控制精度，在逆變器中實現更低的延遲、更低的總諧波失真（THD）和更高的輸出電能質量；通過 MCU 集成功能還可縮減整個逆變控制電路尺寸和減少外圍器件使用量，從而降低系統 BOM 成本。

國民技術在新能源應用領域持續發力，以增強工業級通用 MCU 芯片等高效產品和應用解決方案不斷提升電力能源管理效率，為新能源產業發展添磚加瓦。推出的 N32G457 系列是一款具有高性能、高集成、高可靠等優勢特點的通用 MCU，在儲能逆變器、充電樁、汽車BMS等產品上得到廣泛應用。

方案功能特性

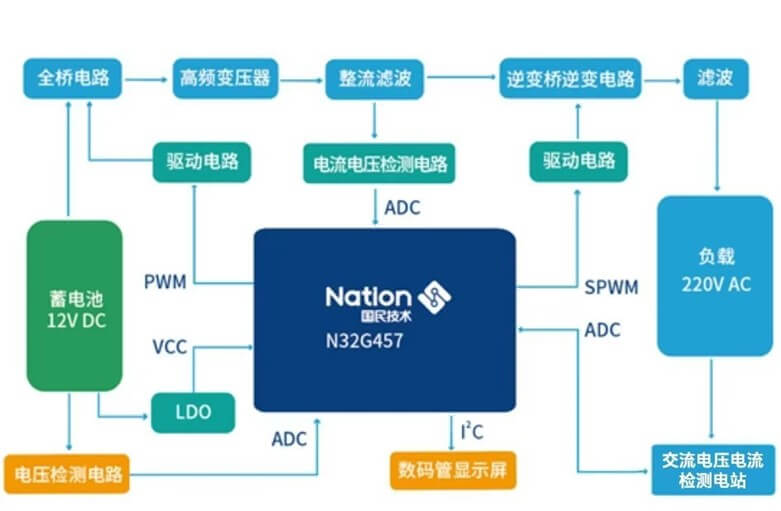

下圖是基于 N32G457 系列通用 MCU 實現的一個車載逆變器應用方案結構框圖。該逆變器將車載電瓶的12VDC 轉換為220V 純正弦波 AC 供負載設備使用，輸出功率可達 1200W。該車載逆變器具有啟動速度快、轉換效率高，帶負載適應性與穩定性強的特點，產品具備短路、過載、過/欠電壓、超溫等保護功能，安全性能好。

N32G457適用于逆變器的特點

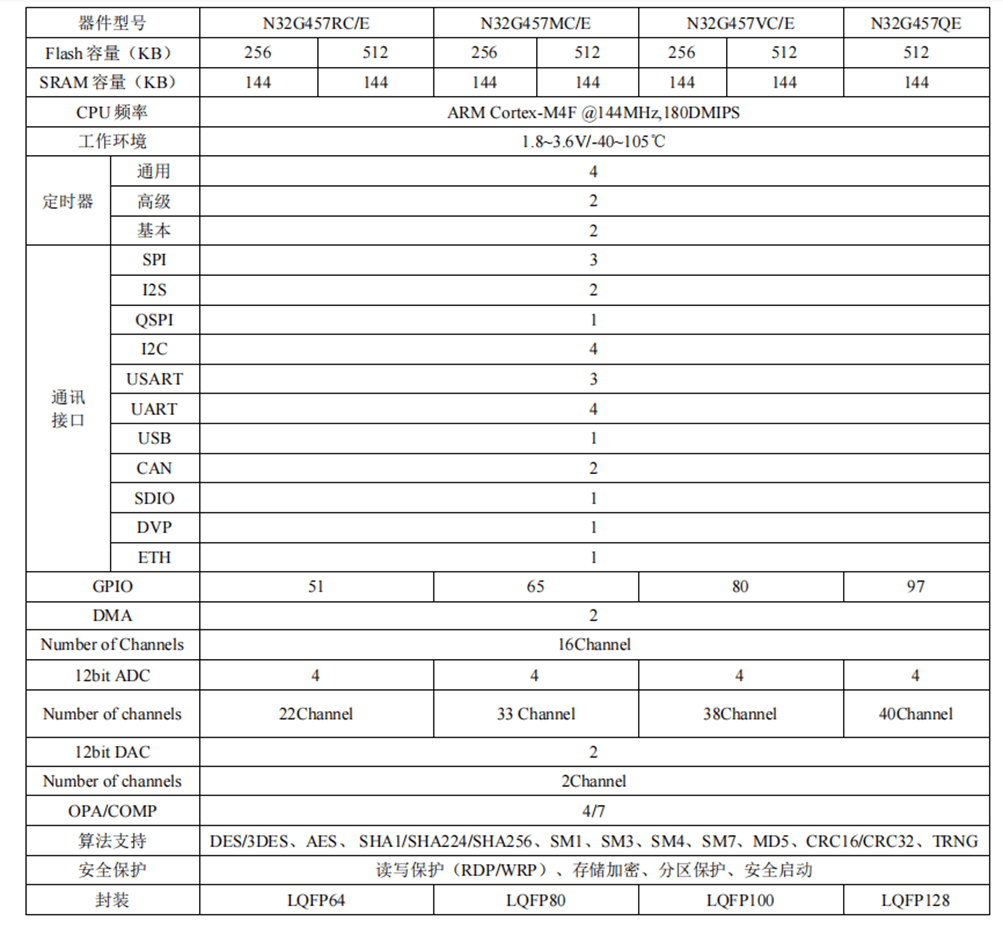

N32G457 系列采用 32 bit ARM Cortex-M4 內核，最高工作主頻 144MHz，支持浮點運算和 DSP 指令，集成多達 512KB Flash,144KB SRAM，內置 4 個 12bit 5Msps ADC，4 路獨立軌到軌運算放大器，7 個高速比較器，2 個 1Msps 12bit DAC，具體主要資源如下：
