一.應用概況

汽車車載信息娛樂系統，又稱車機，是基于車身總線系統和互聯網服務而形成的車載綜合信息處理系統。近年來，隨著人們對駕駛、信息、娛樂、安全等各方面需求的提升，汽車的集成化、模塊化程度越來越高。這為車機系統的研發帶來新的挑戰，其中電源設計首當其沖。

二.應用案例

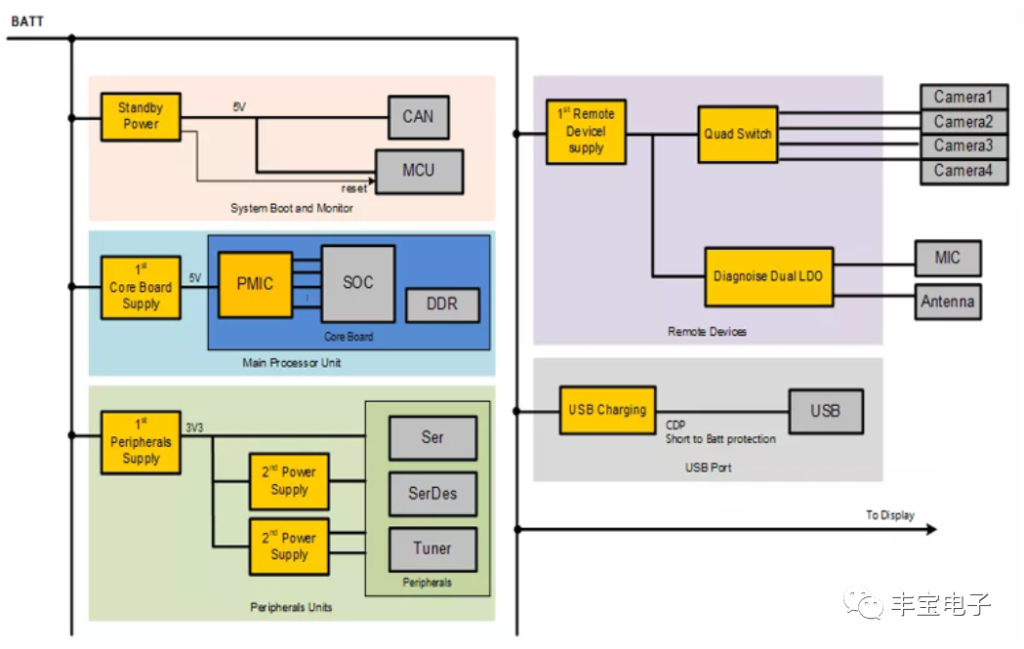

車機的典型電源架構如圖所示。一般而言，系統MCU和CAN模塊通過一級LDO供電，以實現系統監測和喚醒。兩個DC/DC變換器用于給主處理器核心板和其他外設模塊供電，諸如串行器、解串器和tuner IC等。攝像頭模組由獨立的供電單元供電。另外，還有專門的USB充電器IC為車機前面板的USB端口提供電力。

三.產品推薦

1.LDO:NSR3X系列

2.產品介紹

納芯微最新推出業界領先的NSR31/33/35系列LDO芯片，是針對汽車電池為系統供電的應用場景而設計。具有3V至40V的寬輸入電壓，支持瞬態電壓高達45V，可以滿足汽車?yán)鋯?dòng)及啟停工況下正常工作。其超低的靜態功耗5uA及低壓差電壓，非常適合待機功耗要求高的汽車應用里，給待機系統中的MCU和CAN/LIN收發器供電，達到省電和延長電池壽命的目的。

NSR31/33/35系列提供給硬件設計者充足的解決方案，有各種固定電壓版本：2.5V、3.3V和5.0V，也提供輸出可調選項（0.65V至18V）。此外，不同系列分別提供150mA，300mA，500mA的輸出電流能力，可由芯片內部限制。此低功耗線性調節器還內部集成了短路保護、過溫保護功能。 這些器件可在-40℃至125℃的環境溫度下運行，提供多種封裝SOT223,SOT23DFN-8, MSOP-8 EP, SOP-8EP,TO252, TO263等，滿足不同設計需求。

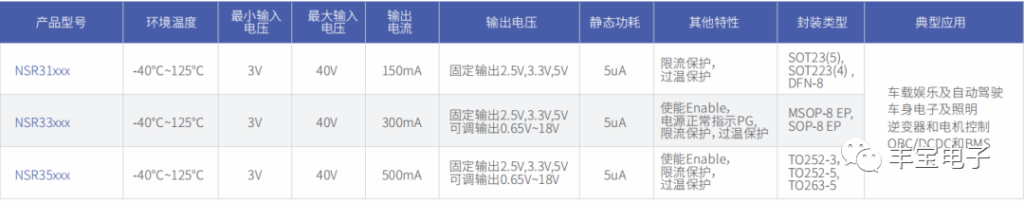

3.產品性能

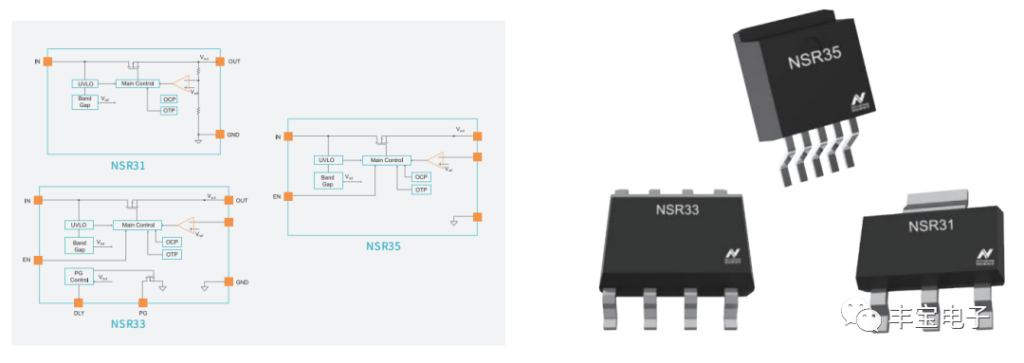

4.功能框圖

四.納芯微介紹

蘇州納芯微電子有限公司 (Suzhou Novosense Microelectronics Co., Ltd.) 成立于2013年5月，致力于高性能集成電路芯片的設計、開發、生產和銷售，是國內第一家專業面向傳感器系統，提供一站式傳感器IC解決方案和持續技術支持的IC設計公司。
