一、背景概述

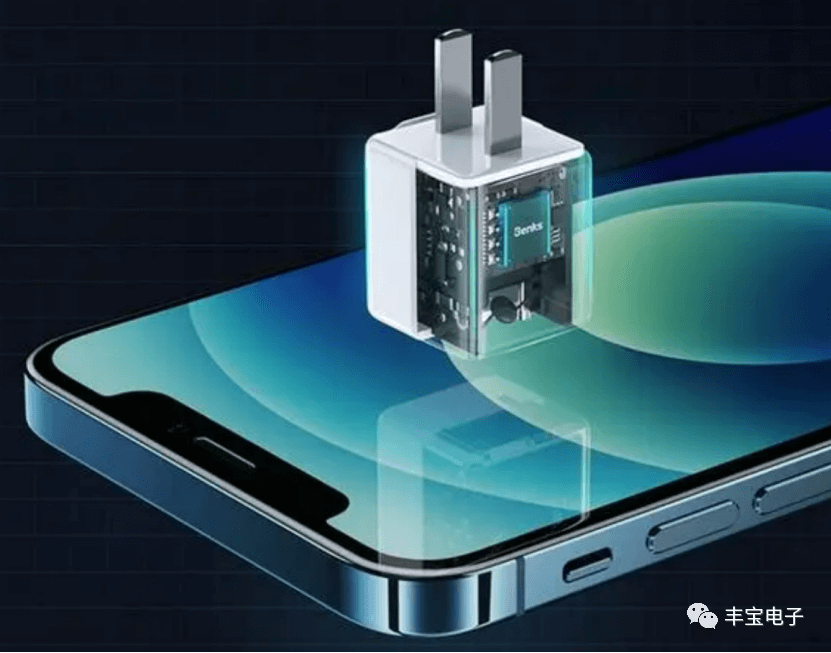

隨著快充市場的爆發，眾多電源廠商的產品同質化益發嚴重，如何做出讓人眼前一亮又可靠的20W小功率PD快充成了結構和硬件工程師的首選考慮。得益于供應鏈元器件的表貼化，從2020年電源廠商雨后春筍般推出的PD產品觀察，目前迷你型快充大行其道。

二、PD快充體積小型化

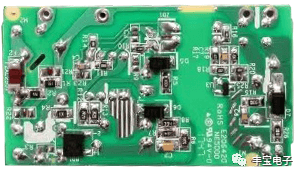

通過拆解觀察，支持各類協議的PD快充電源廣泛采用SMD元器件來有效提升空間利用率，使產品越來越小型化。

SMD Fuse以往常見作用于直流場合保護應用，近年來隨著電性能參數的不斷提升，在交流應用端，其安全可靠性也越來越獲得電源工程師的認可。

三、AEM貼片保險絲特性

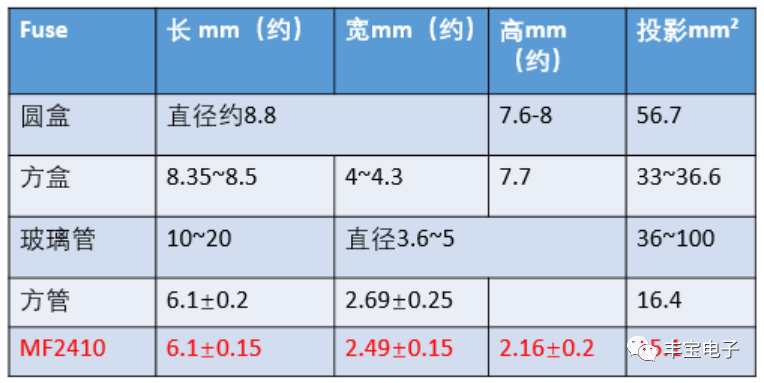

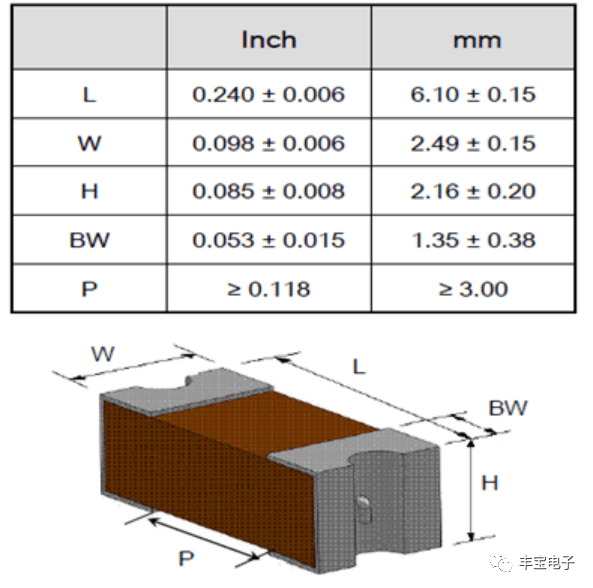

AEM科技的AirMatrix平臺MF2410系列屬于通用模塊型熔斷體，是符合IEC60127-4要求的全球最小體積表面貼裝保險絲，相比于市面其它dip fuse和SMD方管，高度低，小體積的優勢和能量密度優勢明顯。

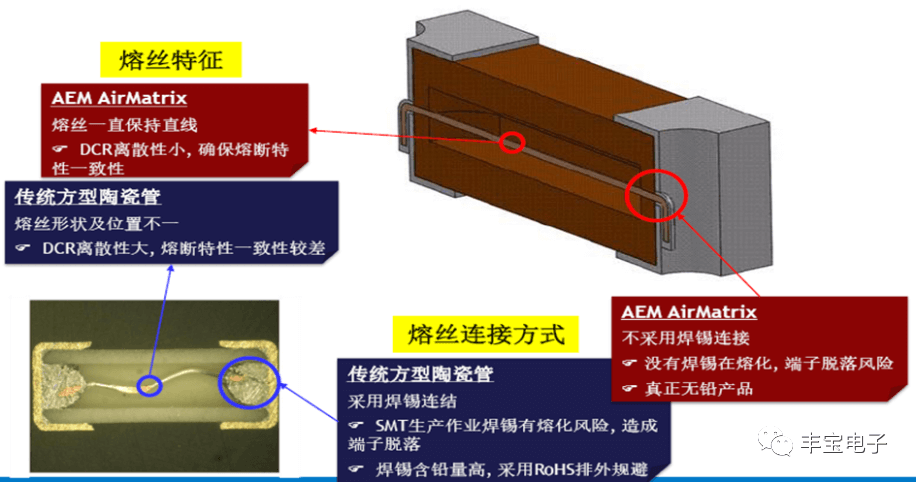

作為一款通用模塊型保險絲，MF2410獨特的內部結構優勢明顯，可靠性等優于傳統方管保險絲。

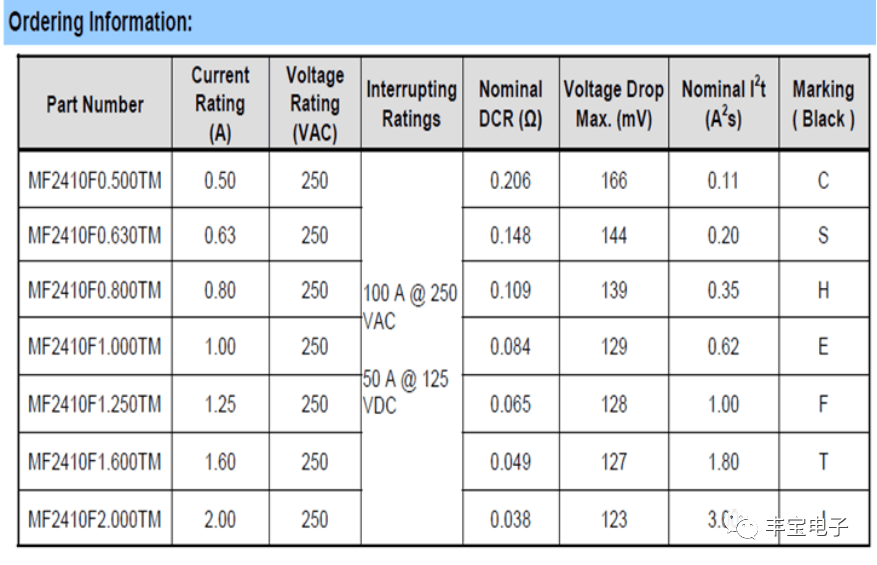

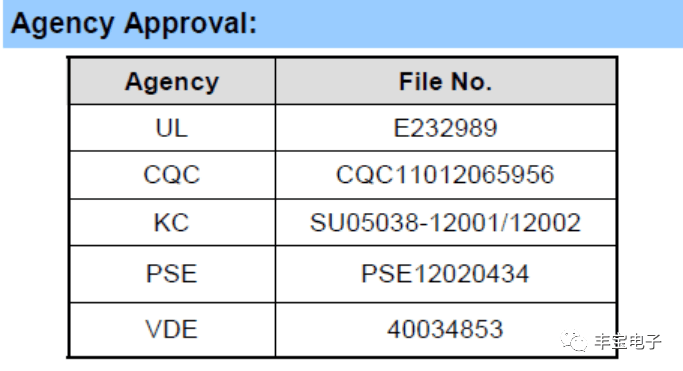

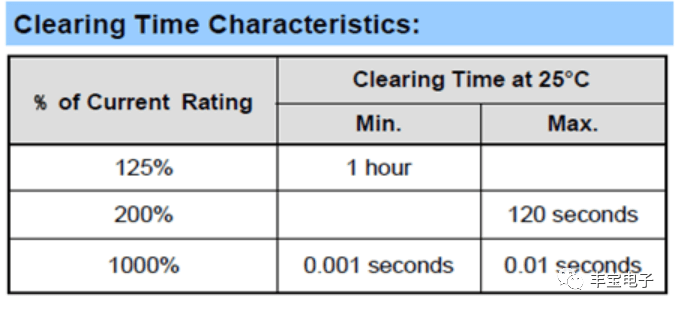

 MF2410通用模塊保險絲目前是安規認證最全的表面貼裝保險絲，最高規格暫為2A@250vac,分斷電流大于100A，優于業界方形保險絲50A的規格參數，電氣參數滿足PD快充短路等測試保護。

電壓電流的變化通過導線傳輸時有二種形態，我們將此稱做”共模”和”差模”。以下是以PD 電源輸入端典型電路設計示意圖，紅色箭頭表示是差模浪涌電流回路方向，可見差模浪涌測試對FUSE的抗浪涌性能要求比較高。

按照IEC6000-4-5浪涌抗擾度試驗要求進行驗證，實測驗證MF2410F2.000TM 通用模塊保險絲 1KV 的抗浪涌能力。

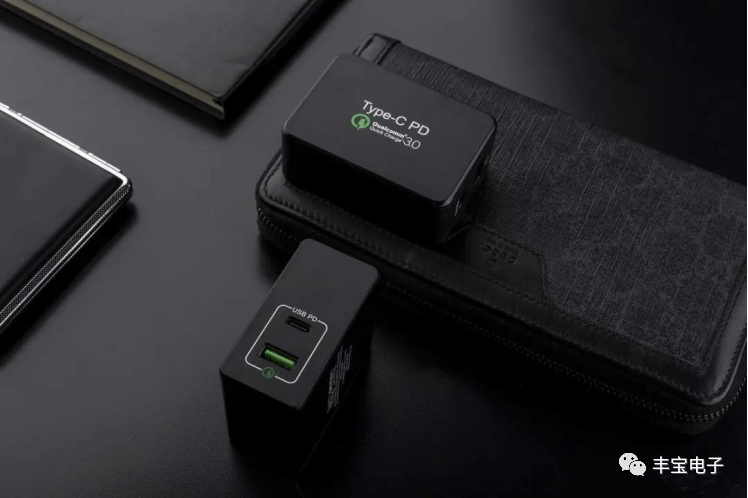

AEM MF2410通用模塊系列保險絲作為最早推出的表面貼裝保險絲，在小功率充電適配器上早已獲得市場認可，如今亦應用于48W適配器電源中。
