一、車載攝像頭的市場及應用

車載攝像頭是ADAS（高級駕駛輔助系統）的核心傳感設備，眼下全球智能駕駛迎來了 L2 向L3/L4跨越的窗口，對攝像頭的搭載量將從3~8顆增加到8~12顆，據CINNO Research預測，2025年中國市場乘用車攝像頭搭載量將超1億顆，2021年到2025年的年復合增長率將達到CAGR 21%。

目前，車載攝像頭主要分為前視、環視、后視、側視、內置攝像頭。

攝像頭分布圖：

^{圖源：思特威}

其中，前視攝像頭主要安裝在前擋風玻璃上，一般搭載1~4個單目/雙目攝像頭，用于實現前車防撞預警（FCW）、車道偏離預警（LDW）、交通標志識別（TSR）、行人碰撞預警（PCW）等功能。

前視攝像頭根據功能可以分為前視主攝像頭、前視窄角攝像頭和前視廣角攝像頭。前視主攝像頭在L2級ADAS中作為主攝像頭使用；前視廣角攝像頭的主要作用是識別近距離物體，可用于城市道路工況、低速行駛等場景；在后續8百萬像素鏡頭大規模裝車后，大概率會被取締；前視窄角攝像頭的主要作用是紅綠燈、行人等目標的識別，也可能隨著前視主攝像素的提高和視場角的提升而取消。

環視攝像頭主要裝配在車身四周，一般搭載4 ~8 個攝像頭，以求獲得圖像拼接后的全景，實現全景泊車（SVP）功能，結合算法使用可實現道路感知功能。

后視攝像頭一般安裝在后尾箱上，主要是實現泊車輔助（PW）功能，視場角為120 ~140°，探測距離約為50 m

側視攝像頭分為側前視和側后視兩種，側前視攝像頭一般安裝在B柱或后視鏡處，可參與識別交通標識（TSR），檢測側向車輛；側后視攝像頭一般安裝在車輛前翼子板處，主要用于實現變道輔助（LCA）等功能。側視攝像頭的視場角一般為90°，探測距離80m左右。目前也有用攝像頭代替后視鏡的方案，稱為電子后視鏡系統（CMS）。

內置攝像頭主要用于監測駕駛員或乘客狀態，實現DMS駕駛員監控系統、以及在DMS基礎上擴展的OMS成員監控系統等功能。

二、車載攝像頭的結構

車載攝像頭的硬件結構主要包括光學鏡頭、圖像傳感器（CIS）、圖像信號處理器（ISP）、串行器、連接器等。

當車載攝像頭開始工作時，光線將透過鏡頭，經過圖像傳感器將光信號轉化成電信號，然后經過A/D（模數轉換器）后變?yōu)閿?shù)字圖像信號，再由ISP（圖像信號處理器）進行色彩校正、降噪等一系列加工后，經由串行器等將處理后的圖像數據傳輸給中央處理器。連接器主要用于固定攝像頭。

從成本層面來看，圖像傳感器（CIS）的成本最高，在攝像頭中占比約 52%；其次是光學鏡頭，占比20%；模組封裝的成本和鏡頭差距不大，為19%；三者占據了超九成的攝像頭成本。

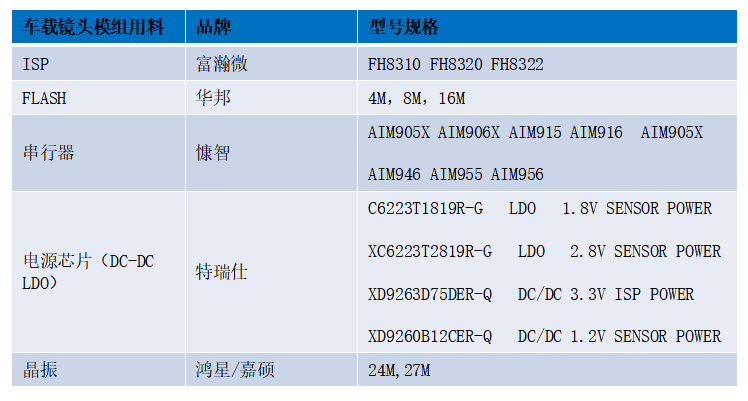

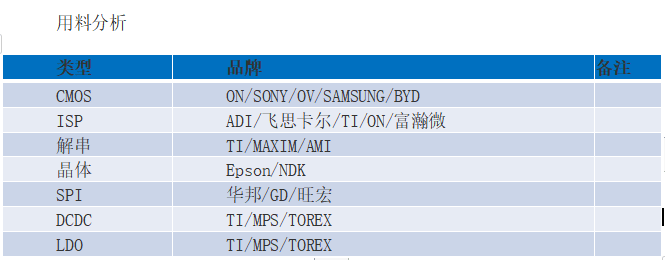

三、我們?cè)谲囕d攝像頭上的機會

四、慷智介紹

慷智是一家以視頻傳輸AHDL芯片切入智能汽車市場。把脈市場需求，遞次推出 視覺智能ADAS和車載視覺計算 AI SoC芯片系列，打造視頻傳 輸+智能處理+視覺計算的智能汽車整體芯片解決方案的公司。

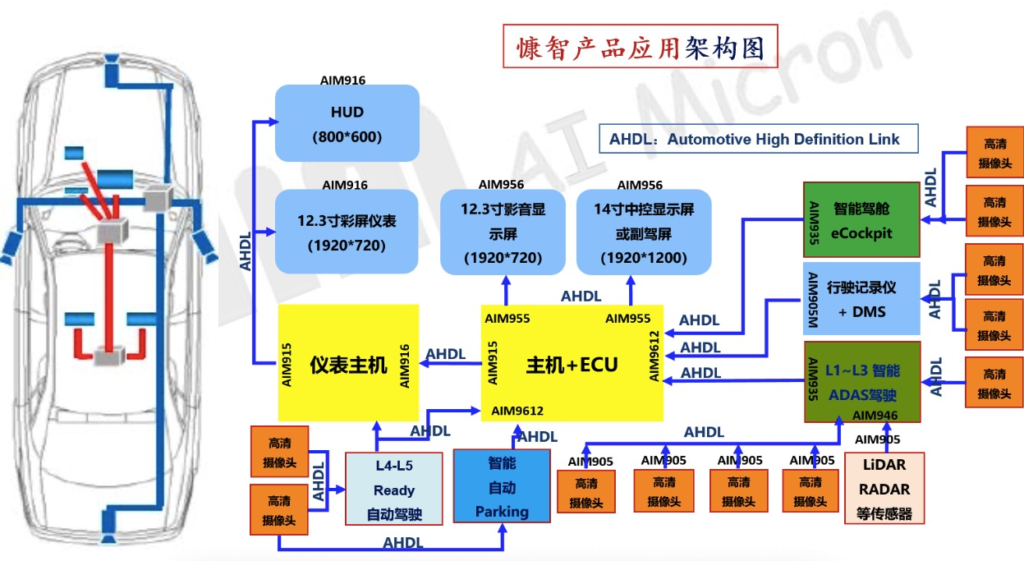

產品應用
