在“雙碳”目標指引下，我國新能源產業正加快步入高質量躍升發展的全新階段，帶動鋰電產業進入前所未有的大發展機遇期，伴隨鋰電需求量激增，電池管理系統（BMS）市場規模也高速擴張，進而對電池管理芯片（BMIC）產品需求也急劇增加。上海豐寶電子，作為本土知名的元器件代理商和整合方案提供商，深耕電池儲能行業，合作伙伴遍及動力電池、光伏儲能、基站備電、電動車、電動工具等行業，能提供BMS相關MCU,AFE,隔離,接口等IC，及整套解決方案。
從拓?fù)浼軜?gòu)上看，BMS根據不同項目需求分為了集中式和分布式兩類。儲能BMS因電池組規模龐大，大多都是三層架構，在從控、主控之上，還有一層總控。集中式BMS所有電芯統一用一個BMS硬件采集，具有成本低、結構緊湊、可靠性高的優點，一般常見于容量低、總壓低、電池系統體積小的場景。本文以集中式48V工業儲能為例闡述豐寶電子BMS解決方案。

一、48V工業儲能BMS應用框圖

二、AFE

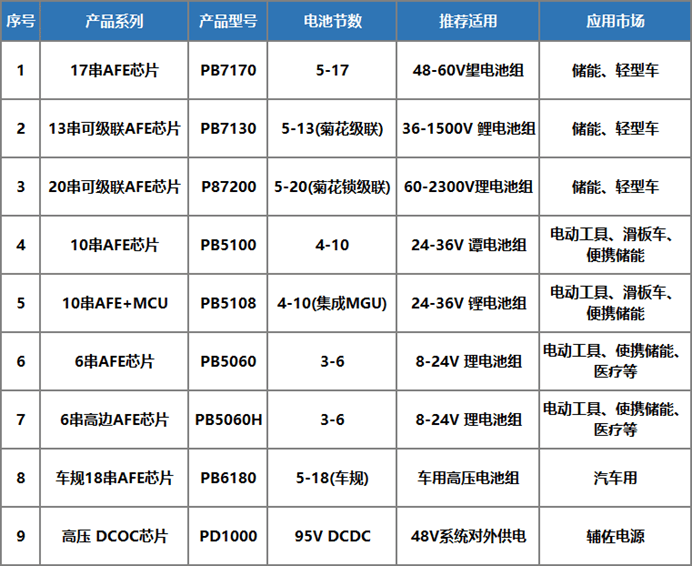

鵬申P(guān)B7170（17串電池AFE）是工業48V/60V鋰電池組標準解決方案芯片, 廣泛應用于電動自行車、機器人、UPS等領域。此外PB7130/PB7200分別單顆支持4-13/20串電池級聯應用，且可擴展菊花鏈，可實現24V-400V三元或磷酸鐵理電池組管理，為儲能市場提供極佳的多樣選擇。

三、MCU

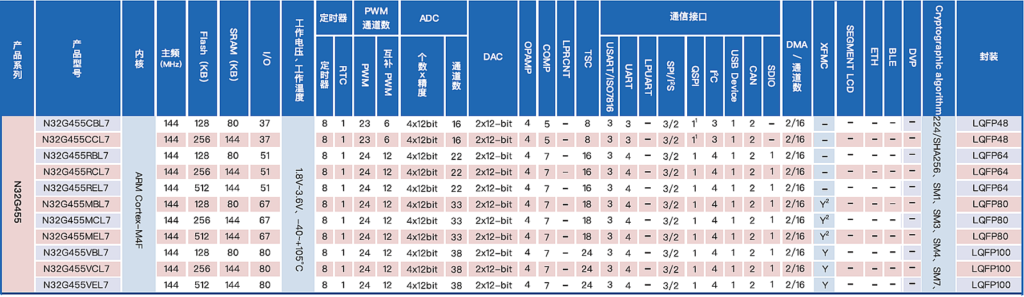

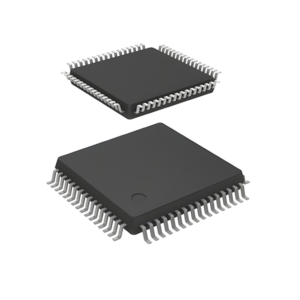

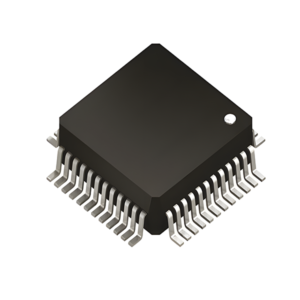

Cortex-M3/M4核MCU，兼具性能及價格，是中小型儲能BMS常規選擇；國民N32G455，作為M4F內核主推系列，主頻144Hz，F(xiàn)lash 128至512K，SRAM 180-44K，覆蓋48至100 PIN，豐富外設及IO，以滿足客戶不同設計需求。

四、通信與隔離

BMS上有低壓電路，也有高壓電路，高低壓電路之間是需要進行通信的，如AFE與MCU之間SPI/I2C/UART通信，及MCU與外界CAN/RS485通信；高電壓電路通信需設計良好隔離，以隔絕直流，， 保護操作人員和低壓電路免受高電壓影響， 防止通信子系統之間的地電位差， 改善抗噪性能。

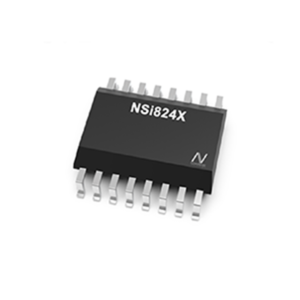

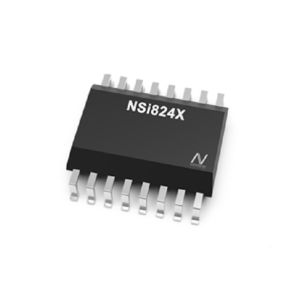

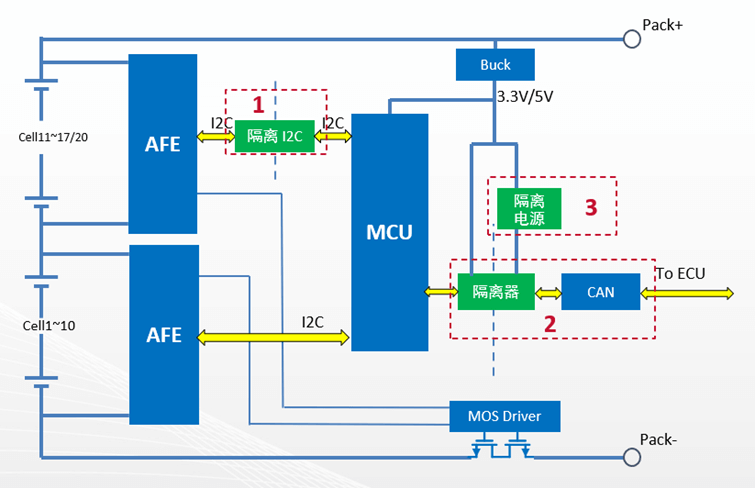

4.1 納芯微在BMS 中信號隔離方案

從低串36v至72v BMS系統，到基站備電及大型儲能BMS等，納芯微都做了相應的產品布局，且能提供高、中、低端產品，滿足客戶不同成本的產品隔離應用需求。

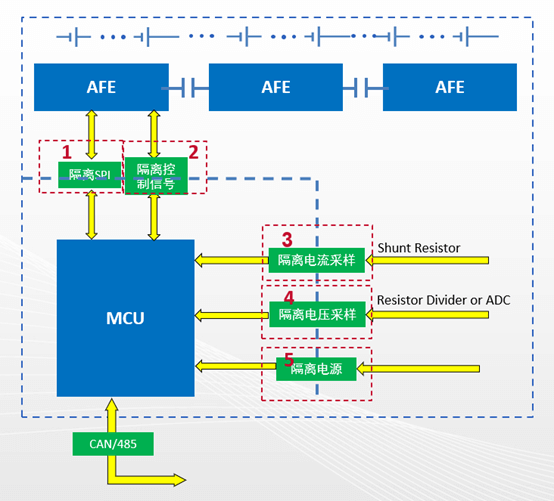

4.2菊花鏈通信方案及Bourns隔離信號變壓器

多個AFE級聯方案，借助AFE特有的Daisy-Chain隔離通信功能，常用信號變壓器或電容，實現高低壓之間通信的隔離。
Bourns的信號類隔離變壓器適用于市場上主流的BMS芯片廠商；針對只需功能絕緣的方案，Bourns推了搞性價比高性能的產品：雙通道的隔離變壓器SM91502AL-E和單通道的SM91502ALA-E；針對于有絕緣耐壓需求的方案，Bourns推出了加強絕緣的隔離變壓器SM91534AL-E和SM91519L-E。

•
  SM91534AL-E
  閱讀更多

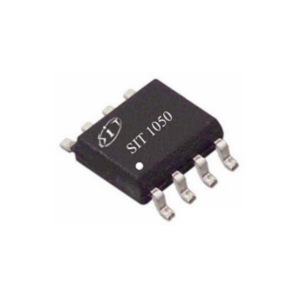

4.3非隔離接口

五、輔助電源及模擬電路

5.1常用電源拓?fù)?/h3>

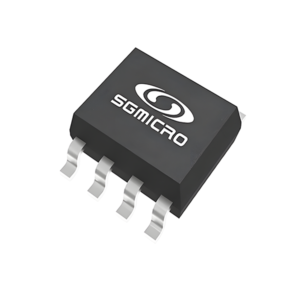

母線電壓取決于儲能電池系統，48V系統為例，一級降壓BUCK及休眠LDO耐壓60V，如SGM61720/SGM61630；隔離電源有專用隔離電源芯片，或變壓器隔離分立方案等。

5.2充放電過流檢測及短路檢測

SGM8197, 支持 24 to 105V 共模輸入檢流運放，適用電源客戶，基站客戶，儲能客戶等客戶。

5.3充放電MOS驅動

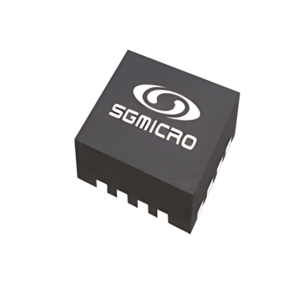

SGM48524，雙通道、高速低邊驅動，5A拉/灌電流，適用于BMS低邊充放電MOS驅動。
