一、背景概述

隨著光通信的高速發展，以同軸電纜、網線為代表的金屬介質通信，逐漸被光纖介質所取代；而光模塊，是光纖通信系統的核心器件之一。光模塊是實現光電轉換和電光轉換的關鍵器件，主要由光發射器（TOSA）、光接收器（ROSA）、功能電路和光電接口等部分組成。激光器產生高純度、高功率的激光光束，光接收器將激光光束轉換成電信號，調制器用于調制電信號以便在光纖中傳輸。

二、光模塊技術現狀

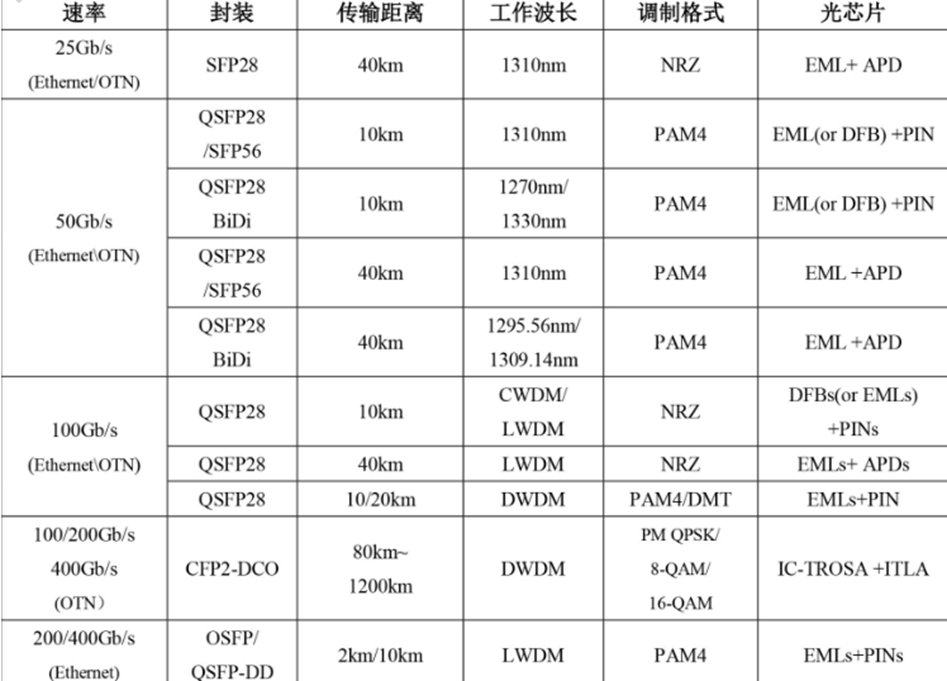

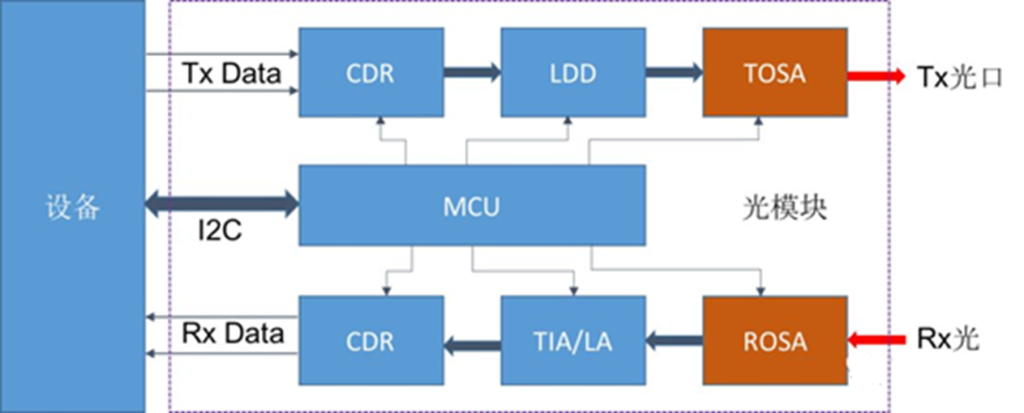

三、光模塊基本框圖及關鍵器件

• CDR(Clock and Data Recovery)：時鐘數據恢復芯片的作用是在輸入信號中提取時鐘信號，并找出時鐘信號和數據之間的相位關系；同時CDR還可以補償信號在走線、連接器上的損失。
• LDD(Laser Diode Driver)：將CDR的輸出信號，轉換成對應的調制信號，驅動激光器發光。不同類型的激光器需要選擇不同類型的LDD芯片。在短距的多模光模塊中（例如100G SR4），一般來說CDR和LDD集成在同一個芯片上。

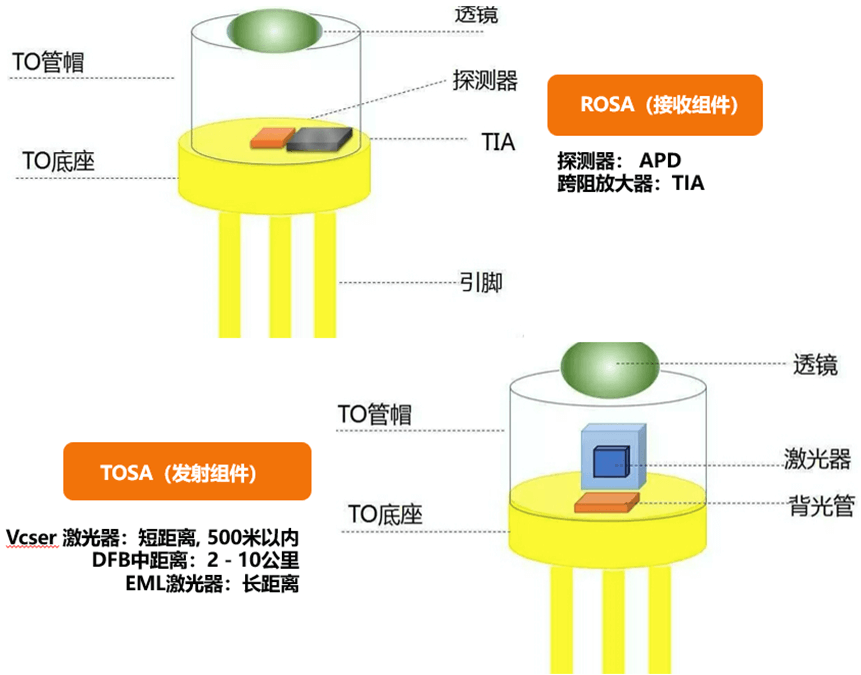

• TOSA：實現電/光轉換，主要包括激光器、MPD、TEC、隔離器、Mux、耦合透鏡等器件，有TO-CAN、Gold-BOX、COC、COB等封裝形式。對應用在數據中心的光模塊，為了節省成本，TEC、MPD、隔離器都不是必備項。Mux也僅在需要波分復用的光模塊中。此外，有些光模塊的LDD也封裝在TOSA中。
• ROSA：實現光/電轉換，主要包括PD/APD、DeMux、耦合組件等，封裝類型一般和TOSA相同。PD用于短距、中距的光模塊，APD主要應用于長距光模塊。
• TIA(Transimpedance amplifier)：配合探測器使用。探測器將光信號轉換為電流信號，TIA將電流信號處理成一定幅值的電壓信號，可以簡單的理解為一個大電阻。
• LA(Limiting Amplifier)：TIA輸出幅值會隨著接收光功率的變化而改變，LA的作用就是將變化的輸出幅值處理成等幅的電信號，給CDR和判決電路提供穩定的電壓信號。高速模塊中，LA通常和TIA或CDR集成在一起。
• MCU：負責底層軟件的運行、光模塊相關的DDM功能監控及一些特定的功能。DDM監控主要實現對溫度、Vcc電壓、Bias電流、Rx power、Tx power 5個模擬量的信號進行實時監測，通過這些參數判斷光模塊的工作狀況，便于光通信鏈路的維護。

四、新唐光模塊MCU解決方案

從數通領域到電信領域，從現有通用光模塊，到新興的 5G 前傳波分復用 ( Wavelength Division Multiplexing, WDM ) 場景的調頂光模塊，新唐能提供完整的解決方案。NuMicro M029G /M030G 系列適用于通用光模塊，而硬件調頂MCU NuMicro M031G 系列則專為調頂光模塊設計。

1. NuMicro M029G /M030G/ M031G系列特色

• 硬件曼徹斯特編解碼器 ( M031G 系列)：調制及解調低頻微擾信號
• DAC 支持自動數據產生功能 ( M031G 系列)：可于 500 kHz 的頻率下產生 32 點平順的正弦波作為調頂功能輸出使用
• 內置溫度傳感器：0 °C 至 70 °C 的精度為 ± 1.6 °C；-40 °C 至 105 °C 的精度為 ± 2 °C

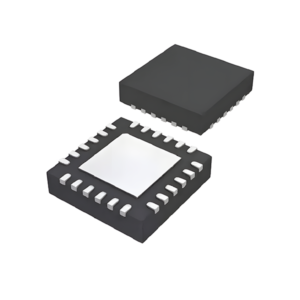

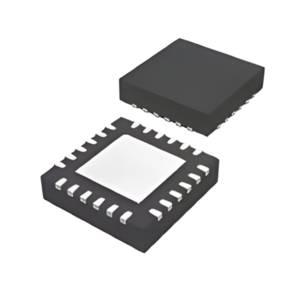

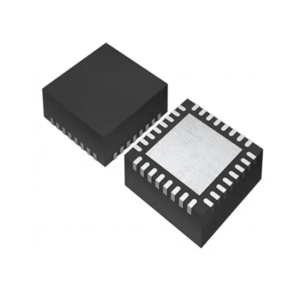

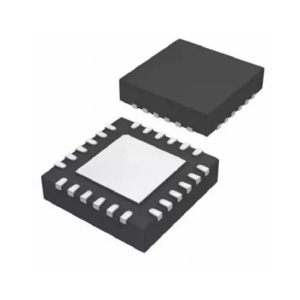

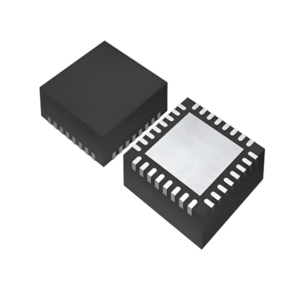

• 小封裝：QFN24 3×3 mm；QFN33 4×4 mm
• I2C：支持 1 MHz 從機模式，出廠預燒 I2C Bootloader

2. 通用光模塊 MCU

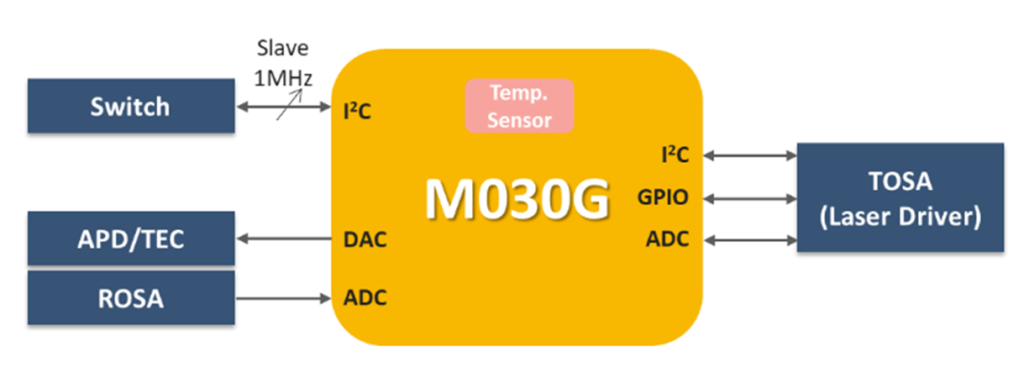

光模塊兩端分別連接了電口及光口，并在電口端利用I2C與上位機溝通。光模塊光功率會受溫度變化的影響，需監控光模塊的溫度，并提供參考電壓做調整。因此MCU須具備量測溫度的能力—溫度傳感器，以及測量和調整電壓的能力—ADC/DAC。此外光模塊封裝尺寸狹小，因此 MCU 也必須為小封裝。
新唐的 NuMicro M029G/M030G/ M031G系列專為光模塊所設計，除了充足的DAC及ADC之外，皆內建溫度傳感器、提供QFN24及QFN33的小封裝選擇，并且配有兩組I2C接口，出廠預燒 I2C Bootloader，滿足光模塊的需求。

3. 調頂光模塊 MCU

在SDH/WDM網絡中，每個波道通常會傳輸兩類信息，一類是業務信息，另一類是監控和管理相關信息。監控與管理信息，一般依附于業務信息傳遞，或使用獨立的通道資源。如果不使用獨立的通道，那么就需要調頂技術。調頂信號是在業務信號上迭加一個小幅度的信號，因此又稱為低頻微擾信號。此信號需以曼徹斯特碼做傳遞，即可利用信號的變化來保持發送和接收之間的同步。為產生及接收曼徹斯特碼，光模塊需具備曼徹斯特編解碼器，此處為調頂光模塊和通用光模塊最大的差異。

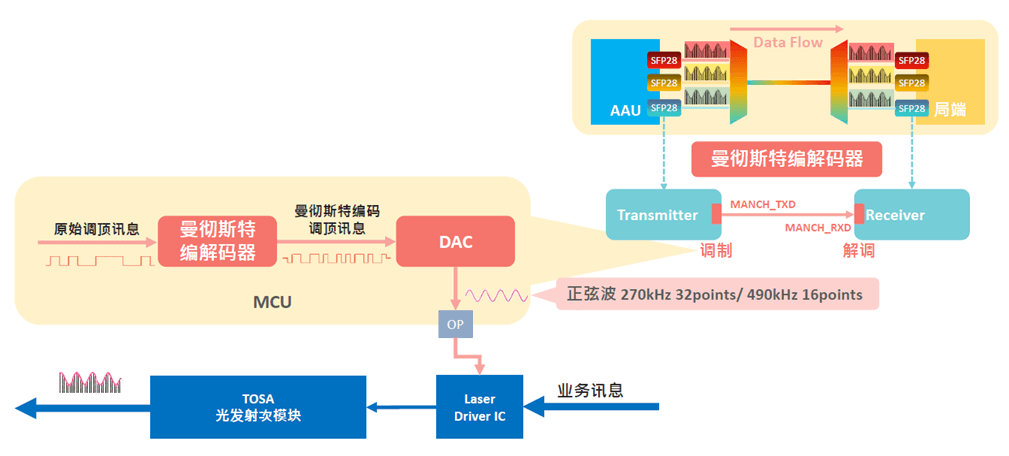

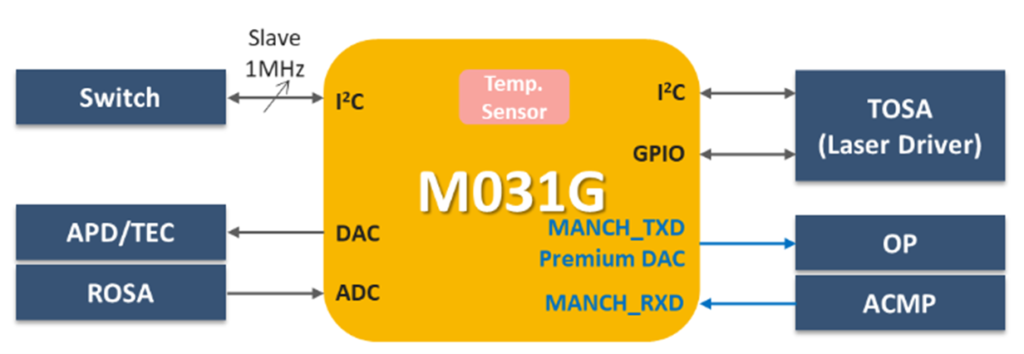

MCU NuMicro M031G 系列，搭載硬件曼徹斯特編解碼器，可快速地調制及解調曼徹斯特碼，供調頂信號使用。依據不同電信業者及設備商的需求，調頂信號又分為調幅模式及調頻模式 ( 多載頻調幅 )，兩種模式新唐 NuMicro M031G 系列皆可支持。M031G另配有1組DAC支持自動數據產生功能，可生成正弦波供調頻模式使用。

NUVOTON

網址：https://www.nuvoton.com

國家：中國臺灣

新唐公司成立于2008年，于2010年在臺灣證券交易所正式上市掛牌。新唐科技專注于開發微控制/微處理、智能家居及云端安全相關應用之IC、電池監控IC、影像感測IC、IoT應用IC、半導體組件等產品，相關產品在工業、車用、通訊、消費電子及計算機市場皆具領先地位；此外，新唐科技擁有的6吋晶圓制造廠，具備多樣性制程技術能力，提供專業化晶圓代工服務。2020年完成并購日本松下半導體。

新唐公司以靈活之技術、先進之設計能力及數字模擬整合技術能力提供客戶高性價比之產品，并重視與客戶及合作伙伴的長期關系，致力于產品、制程及服務的不斷創新。新唐科技在美國、中國大陸、以色列、印度、新加坡、韓國及日本等地均設有據點，以強化地區性客戶支持服務與全球運籌管理。

產品線詳細信息

中文名稱：新唐

產品分類：MCU

經營模式：代理

應用領域及市場

安防監控，工業控制，消費電子，智能家居等。

主要產品

MCU，音頻系統芯片，語音芯片，PC 電源管理等。微控制器生態系統有：8051、Cortex-M0、Cortex-M23、Cortex-M4、ARM9、Cortex-A35系列產品。

五、圣邦微在光模塊中應用

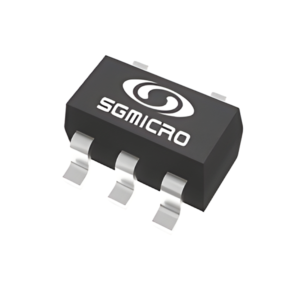

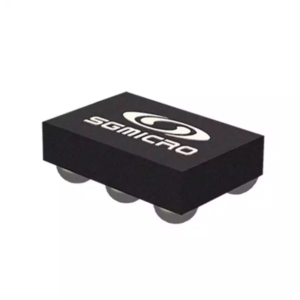

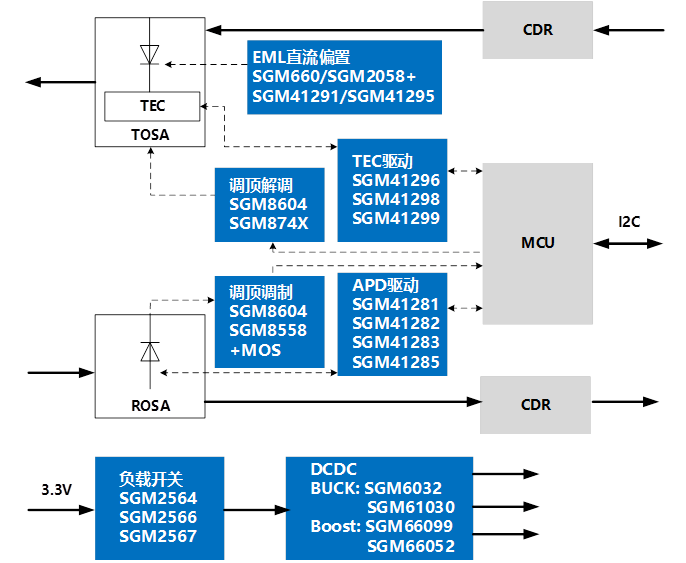

圣邦微針對光模塊，小基站等通信設備新推出一系列產品，涵蓋TEC\EML\APD驅動，小封裝DCDC，負載開關，電壓監控，I2C電平轉換，及信號鏈高速/高精運放，高速比較器等，全面助力光模塊設計。

1. EML電吸收調制激光器直流偏置

SGM41291/5，集成LD & EA 供電，通過I2C設置輸出

SGM660，負壓Buck-Boost，-0.8V~5.2V/800mA Max

2. APD雪崩光電二極管驅動

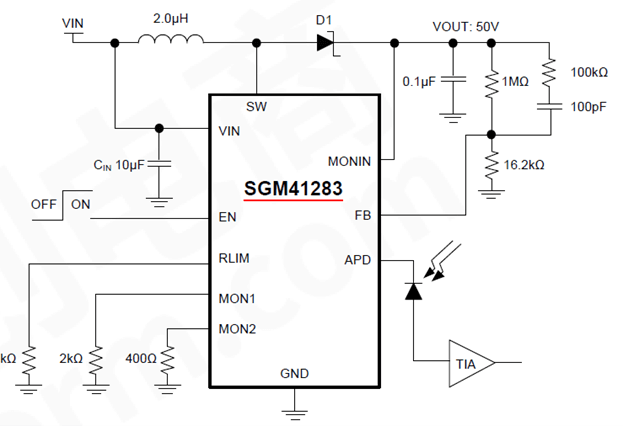

SGM4128x系列，70V APD電源及電流監測

3. TEC驅動

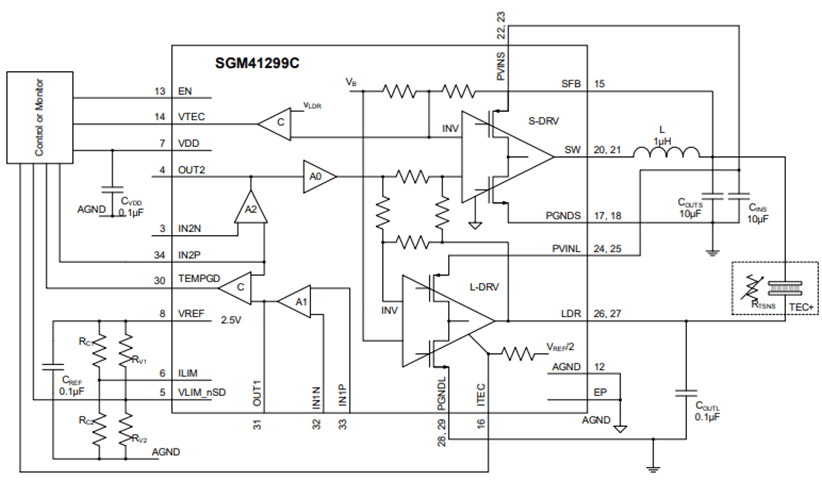

SGM4129x系列，集成式1.5/3A TEC控制器，包括差分驅動、脈沖寬度調制和斬波放大器等
