一、 背景概述

黨的二十大報告指出，要積極穩妥推進碳達峰碳中和。國務院印發《2030年前碳達峰行動方案》，把節能減排作為推進碳達峰碳中和工作的重大舉措；多省市已發布了碳中和獎勵、補貼政策。

自發電無線遙控設備（開關/遙控器）是一種不需用電池或市電能源的無線發射設備，降低了電池污染和減少了布線，便于打造綠色簡潔的智能家居系統，助力節能減排。

二、 應用案例與電路框圖

針對于自發電無線遙控設備，華普微推出了微能量收集無線發射芯片CMT2119A、CMT215x和CMT218x等系列，搭配接收芯片CMT221x系列一起使用，該無線發射芯片比較適于開關/按鍵較少的應用場合。

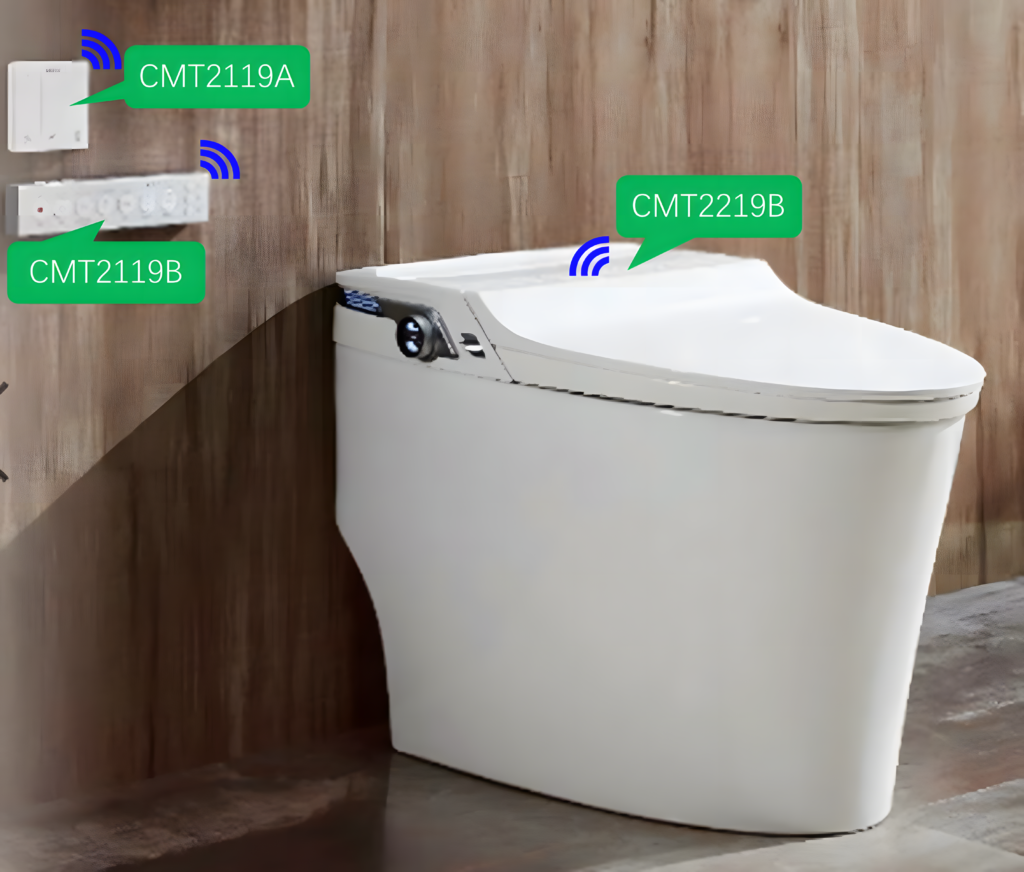

在智能馬桶簡易型自發電遙控器（動能開關）上選用了CMT2119A；全功能遙控器的功能按鍵多、用電池供電，選用CMT2119B；接收端一個接收需對二個發射，可選用CMT2219B解調遙控信號輸出給主控板，如下圖：

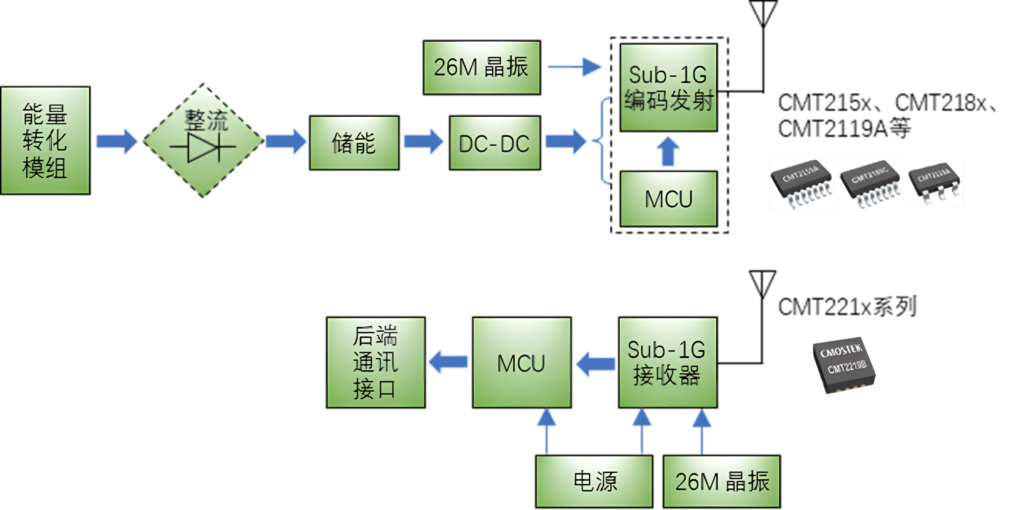

簡易型遙控器收發端的框圖如下：

微能量收集無線發射芯片CMT2119A的主要特點：

• 可上位機軟件配置參數，操作簡單且人性化，節省MCU配置時間
• 高次諧波余量充足，輕松通過歐美各種安規認證
• 可軟件設置不同頻率，無需更換晶體，外圍原件少
• 頻率范圍：240~480 | 240～960MHz，穿墻能力強
• 調制模式：(G)FSK | OOK，(G)FSK
• 速率：0.5～30Kbps(OOK)/0.5～100Kbps(FSK)
• 輸出功率：-10～+13dBm，支持軟件設置
• 低電壓：1.8～3.6V
• 工作電流：15.5mA (+10dBm、50% duty cycle\9.6Kbps)
• 小封裝：SOT23-6

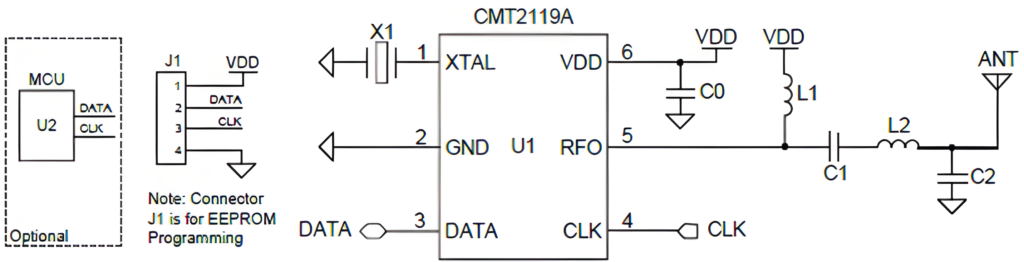

CMT2119A的應用電路如下：

在智能馬桶的應用中，針對于主控板、加熱控制板和翻蓋齒輪箱，我們還可以提供MCU、電源、過溫保護、霍爾傳感器、MOS管、繼電器、馬達驅動、蜂鳴器、語音芯片、光耦、電位器等產品。

三、 工作原理與優點

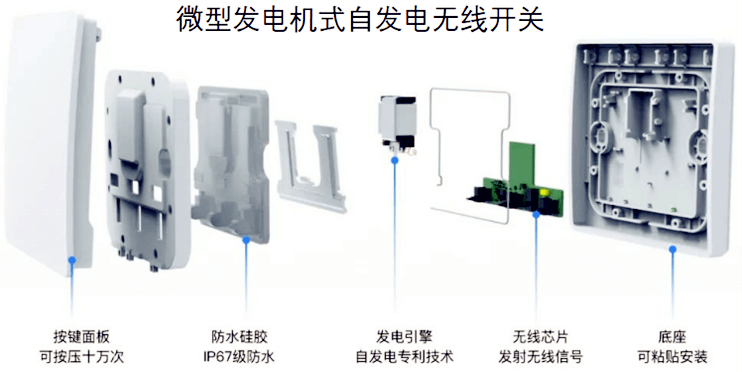

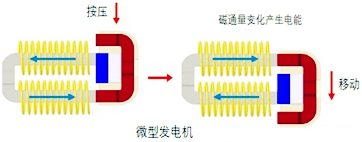

自發電無線遙控設備，是將手按開關或按鍵產生的微量動能、通過能量采集模組轉化為電能供給控制器工作，再把控制信號通過無線射頻發射出去控制其他設備工作。能量采集轉換模組目前主要有微型發電機（閉合導線去切割磁感線）和壓電生電2種方式（如下圖）。前者產生的電量較多、成本高，做成的自發電遙控開關也較貴，后者產生的電量較少、很便宜，硬件結構和軟件設計需更多考量。

用這種方式做成的無線遙控器尤其是遙控開關，在智能家居中的優勢明顯：

1. 免布線，免鑿墻，易安裝，節省材料人工成本；
2. 無需電池，節能環保；
3. 不需固定位置，在信號范圍內自由放置或貼裝；
4. 無源供電，防觸電，安全級別高。

四、 更多應用場景

除了智能馬桶遙控器，以下應用場景的遙控都可采用自發電遙控方式，接入網關后，可以拓展更多的智能家居使用場景：

• 無線燈光照明
• 無線門鈴
• 遙控卷簾門窗
• 遙控風扇
• 智能插座等

基于智能家居的無線應用，我們可以提供電源、傳感器、MCU、無線芯片、SOC等器件以及配套的解決方案。
