隨著新能源市場的日益繁榮，逆變器技術也在不斷創新。作為新能源發電系統中的核心設備，逆變器的高效性、穩定性和可靠性對于整個系統的運行至關重要。近年來，隨著半導體技術、控制技術和通信技術的飛速發展，逆變器技術也取得了長足的進步，為新能源發電系統的高效運行提供了有力保障。逆變器技術的不斷創新，為新能源發電系統的高效運行提供了有力支持。同時，也推動了逆變器產業的快速發展。未來，隨著新能源市場的不斷擴大和技術的不斷進步，逆變器產業將迎來更加廣闊的發展空間。
在高電壓下，交流電的效率要高于直流電，而且適用范圍也更廣，所以，隨著新能源工業的發展，許多由太陽能等所產生的直流電源必須轉化成交流電，或者將由鋰、氫等儲能電池或蓄電池所輸出的低壓直流電轉化成220 V交流電，才能滿足交流裝置的需求。逆變器是新能源發電系統中直流/交流變換的核心裝置，對系統的能量轉化效率、系統運行穩定性及裝置使用壽命起著至關重要的作用。
基于N32G457的逆變器應用案例
逆變器是基于電壓逆變工作原理將 DC 轉化為 AC 的一種特殊變壓器，通常由逆變橋、控制邏輯和濾波電路等部分組成，而 MCU 作為逆變器主控制芯片，在控制邏輯電路中起到非常關鍵的作用。例如，通過 MCU集成的先進模擬控制外設可實現更高的控制精度，在逆變器中實現更低的延遲、更低的總諧波失真（THD）和更高的輸出電能質量；通過 MCU 集成功能還可縮減整個逆變控制電路尺寸和減少外圍器件使用量，從而降低系統 BOM 成本。
國民技術在新能源應用領域持續發力，以增強工業級通用 MCU 芯片等高效產品和應用解決方案不斷提升電力能源管理效率，為新能源產業發展添磚加瓦。推出的 N32G457 系列是一款具有高性能、高集成、高可靠等優勢特點的通用 MCU，在儲能逆變器、充電樁、汽車BMS等產品上得到廣泛應用。
方案功能特性
下圖是基于 N32G457 系列通用 MCU 實現的一個車載逆變器應用方案結構框圖。該逆變器將車載電瓶的12VDC 轉換為220V 純正弦波 AC 供負載設備使用，輸出功率可達 1200W。該車載逆變器具有啟動速度快、轉換效率高，帶負載適應性與穩定性強的特點，產品具備短路、過載、過/欠電壓、超溫等保護功能，安全性能好。
N32G457適用于逆變器的特點
N32G457 系列采用 32 bit ARM Cortex-M4 內核，最高工作主頻 144MHz，支持浮點運算和 DSP 指令，集成多達 512KB Flash,144KB SRAM，內置 4 個 12bit 5Msps ADC，4 路獨立軌到軌運算放大器，7 個高速比較器，2 個 1Msps 12bit DAC，具體主要資源如下：
供貨渠道及品牌介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商。總部位于上海，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
N32WB031系列藍牙芯片是國民技術新一代高性能、超低功耗的藍牙5.1芯片，具有豐富的外設接口，在工業、能源、金融、消費、醫療、家電及汽車等行業領域用途非常廣泛。
本文介紹的藍牙語音遙控器方案采用N32WB031超低功耗藍牙芯片作為主控芯片實現紅外鍵碼、藍牙鍵碼和藍牙語音功能，并可支持ATV遙控、私有語音遙控等遙控器功能。遙控器待機功耗≤5uA，2節AAA電池待機壽命10年以上；按鍵100次/天，平均功耗＜30uA，2節AAA電池使用壽命3年以上。
方案功能特性
? 基于N32WB031系列實現的藍牙語音遙控器方案具有如下功能特性
- 硬件紅外發射 (IRC)
- 萬能紅外學習 (TIM)
- 低功耗睡眠，任意鍵喚醒 (KEYSCAN)
- MIC差分ADC輸入，集成PGA放大，集成MIC Bias供電電路 (ADC)
- ADC內部通道直接采集VCC電池電壓
- 語音數據支持16bit 16kbps輸出，可軟件降速為8kbps 輸出
- 支持六軸傳感姿態解析
- 支持ADPCM，SBC等語音壓縮算法
- 支持Google Voice over BLE spec 1.0 協議
- 支持OTA空中升級
- 支持單載波和產測模式
- 支持組合鍵功能
- 藍牙保持連接1秒握手一次平均功耗 10uA
- 提供硬件設計參考，產測方案和上位機
-

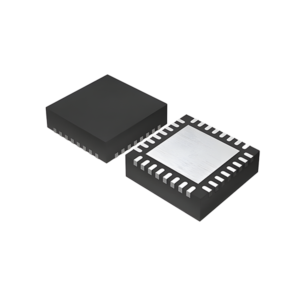

N32WB031KEQ6-2¥3.41
方案技術規格
? N32WB031在藍牙語音遙控器應用中的優勢特點
N32WB031系列藍牙芯片豐富的資源和出色的性能指標可滿足藍牙語音遙控器的各項功能需求，芯片的各項功耗指標顯著優于其他方案。
? 高性能
- M0內核，主頻64MHz，48KB SRAM，Flash容量最大512KB
- 符合藍牙BLE 5.1規范
- 射頻接收靈敏度：-96dBm@1Mbps
- 可編程的發射機功率，最大可達+6dBm
- 支持2Mbps/1Mbps/Long Range模式，1Mbps模式下空曠環境下通信距離可達100米，數據傳輸速度可達80KB/s
? 低功耗
- SDK已做好配置，可在低功耗、短啟動時間和可用的喚醒源之間選擇最佳低功耗模式（SLEEP模式、PD模式）
- 功耗指標如下：
? Sleep with 48KB RAM：1.4μA
?Power Down模式：130nA
? BLE接收電流 (含MCU功耗)：3.8mA@3V
? BLE發射電流 (含MCU功耗) ：4.2mA @0dBm/3V
? 104個按鍵自動掃描時芯片功耗僅2.9uA
? 豐富外設
- 硬件KEYSCAN，8/10/13個GPIO可配置為44/65/104個按鍵功能
- IRC，支持可配置任意紅外遙控協議，支持紅外學習
- 10位1.33Msps ADC,可配置為16位16Ksps
- 支持模擬MIC輸入，PGA放大
- 支持基本/通用/高級TIMER，RTC，WWDG，IWDG
- 支持LPUART，USART，SPI，I2C等
供貨渠道及品牌介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
國民技術股份有限公司主營產品包括：通用MCU、安全芯片、可信計算芯片、智能卡芯片、非接讀寫芯片、藍牙芯片、RCC創新產品等，廣泛應用于網絡安全認證、電子銀行、電子證照、移動支付與移動安全、物聯網、工業聯網及工業控制、智能家電及智能家庭物聯網終端、消費電子、電機驅動、電池及能源管理、智能表計、醫療電子、汽車電子、安防、生物識別、通訊、傳感器、機器自動化等應用方向。
隨著科技的進步和人們對生活質量的要求不斷提升，傳統的機械門鎖已經無法滿足人們的需求。智能門鎖系統的出現為人們提供了更高級的保護措施，它通過結合物聯網、人工智能和生物識別等技術，實現了對門鎖的遠程控制、密碼鎖、指紋識別、人臉識別等功能，大大提升了家庭安全和用戶便利性。
● 方案介紹
方案具備單一芯片解決方案優勢，集成了指紋識別算法組件、觸控組件、安全組件、密碼組件、語音組件、低功耗控制、可選藍牙組件等部件，并配套可選非接觸功能芯片，可廣泛應用于智能指紋鎖、密碼鎖、掛鎖、藍牙鎖、NB鎖、全自動鎖、人臉鎖、指靜脈鎖等各種智能鎖，方案具有安全及低功耗、高可靠性、高集成優勢。
● N32G4FR適用于智能門鎖的特點
N32G4FR系列（指紋專用型）采用32 bit Arm? Cortex?-M4F內核，內置10余種密碼算法硬件加速引擎，集成大容 量加密Flash存儲器，支持指紋信息安全存儲，支持市場主流半導體指紋及光學傳指紋感器，集成多達18個數字通訊接口及4個模擬接口，具體主要資源如下：
● 方案優勢
- 6合1單芯片SOC智能鎖方案
- 高性能M4F內核，144MHz主頻，144KB RAM/512KB Flash空間，滿足小面積指紋算法資源性能需求
- 集成Touch功能，支持觸控按鍵
- 集成DAC語音功能
- 集成硬件存儲加密，保證指紋算法和指紋數據安全
- 集成國際、國密多種算法
- 休眠功耗極致優化可達35uA（指紋+密碼觸控+卡片檢測+RTC，需配合觸控模塊）
● N32G4FR智能門鎖應用框圖和方案特點
? 應用框圖
? 方案特點
- 支持指紋、密碼、卡片、身份證、RCC SIM卡開鎖
- 支持手機APP /小程序通過藍牙/WiFi 無線開鎖、遠程開鎖
- 支持WiFi/NB-IoT 聯網模式
- 支持開鎖密鑰安全存儲、數據安全通訊
- 支持多種臨時密碼設置 （時效密碼、次數密碼、臨時密碼開鎖）
- 支持LED屏顯示、語音導航、提示
- 支持門鎖信息查詢、開鎖記錄存儲、查詢
- 支持防撬報警、試錯報警（錯誤次數過多）
- 支持低電量報警功能、外部USB口應急電源供電
- 最大支持24通道觸控、具有高抗干擾能力、超低功耗喚醒
﹂品牌介紹及供貨渠道﹁
國民技術股份有限公司主營產品包括：通用MCU、安全芯片、可信計算芯片、智能卡芯片、非接讀寫芯片、藍牙芯片、RCC創新產品等，廣泛應用于網絡安全認證、電子銀行、電子證照、移動支付與移動安全、物聯網、工業聯網及工業控制、智能家電及智能家庭物聯網終端、消費電子、電機驅動、電池及能源管理、智能表計、醫療電子、汽車電子、安防、生物識別、通訊、傳感器、機器自動化等應用方向。
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
一、背景概述
電動自行車、電動摩托、儲能電源等諸多應用場景中，通常都需要使用到大功率動力電池組作為電動車或電器設備的動力來源。溫度過高或者過低都會影響電芯的活性，甚至會造成不可逆的物理損傷，最終影響電芯壽命，而BMS能夠為電池營造良好的運行環境。BMS英文名稱 Battery Management System，中文名稱電池管理系統。通過對電壓、電流、溫度，SOC等參數采集、計算，進而控制電池的充放電過程，實現對電池的保護，是提升電池綜合性能的管理系統。比如在寒冷的地區，電池充電效率降低，這個時候BMS會調用加熱系統來讓電芯升溫使其達到舒適的充電環境；如果在夏季或者是電池發熱的情況下，BMS會調用冷卻系統為電芯降溫，利用智能溫控系統大大提高電芯的使用壽命。
二、N32L40x系列在BMS的應用框圖
三、N32L40x系列資源及特點
-
N32L40XRL_STB¥93.45 -
N32L406CBL7¥7.30 -
N32L406RBL7¥9.35 -
N32L403KBQ7¥7.79
四、N32L40x系列在BMS應用中的優勢
- MCU內置FLASH支持指令緩存和預取，支持FPU和MMU指令，高效率運行BMS核心控制算法。
- 內置12bit的獨立ADC，5Msps采樣率，可同時工作，支持多達16個采樣通道，輕松實現過壓檢測、欠壓保護、短路關斷、溫度檢測、電池均衡控制等功能。
- 具有豐富的外設接口，支持多個UART、I2C、SPI等接口，同時支持CAN(部分型號)，靈活實現故障診斷和警告上報。
- 行業領先的低功耗水平，更加低碳環保。芯片動態運行功耗低至60μA/MHz，靜態功耗低至1.5μA。
- 內嵌國際及國密加密算法硬件加速引擎，提供Security BOOT/FOTA/存儲/認證安全解決方案方便品牌廠家生態控制，防止假冒產品，保護核心知識產權。
- -40℃～105℃的工業級工作溫度范圍，在惡劣環境下長期穩定運行。
五、應用案例
國民技術N32L40x系列MCU已經在BMS電池管理與儲能應用領域獲得多個標桿客戶的認可和批量應用，部分應用案例包括：汽車BMS、短交通電池BMS、共享換電系統電池BMS、電池保護板等電池管理；汽車、兩輪電動車充電樁；電動車面板、控制器；以及儲能電源、電柜補償、鐵塔電池換電、無人機電池、電源逆變控制板等多種新能源應用場景。
六、國民技術公司
國民技術股份有限公司主營產品包括：通用MCU、安全芯片、可信計算芯片、智能卡芯片、非接讀寫芯片、藍牙芯片、RCC創新產品等，廣泛應用于網絡安全認證、電子銀行、電子證照、移動支付與移動安全、物聯網、工業聯網及工業控制、智能家電及智能家庭物聯網終端、消費電子、電機驅動、電池及能源管理、智能表計、醫療電子、汽車電子、安防、生物識別、通訊、傳感器、機器自動化等應用方向。
七、豐寶電子公司
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
近年來，在受物聯網技術快速發展的影響，以及一戶一表、三供一業、定期強檢輪換、階梯水價收費等政策推動下，我國智能水表產品市場供給快速增長，市場容量不斷擴大。無磁智能水表市場出現較快增長趨勢，無磁智能水表以及遠端數據采集系統將顯現巨大優越性。隨著技術的不斷進步，國內無磁水表行業逐步向數字化、多功能化、微型化、物聯網化發展。
什么是無磁智能水表 ？
無磁智能水表是通過使用無磁技術進行無間斷的信號拾取，較大的提高了采樣精度，在微處理器內部，通過對采集到的數據進行運算、處理。無線網絡接入技術可以與管理中心通信，進行無線抄表、網絡充值、遠程控制、故障檢測等功能，結合物聯網智慧運營管理平臺，讓水務運行輕松智慧。
無磁是一種精確計量技術，它是在普通機械式水表的基礎上去除了傳統的干簧管、磁阻、霍爾等磁傳感采樣方式，轉而采用無磁采樣原理。采樣方式可分為阻尼振蕩式和耦合式，整個結構內不含磁性部件，能夠不受水中雜質及外界強磁干擾影響計量精度。
N32L436在無磁智能水表上的應用
無磁計量采用電磁感應技術實現采樣，不受水體雜質及外界強磁干擾影響計量精度，N32L436內置無磁計量采集算法模塊、LCD驅動、比較器、定時器等資源，外圍電路精簡，單顆芯片同時實現計量與應用處理，大大降低成本，并且具有抗磁干擾、計量精度高，成本低等優勢特點，在無磁智能水表領域獲得越來越廣泛的市場認可。
N32L436適用于無磁智能水表的特點
N32L436 系列采用 32 bit Arm? Cortex?-M4F 內核，最高工作主頻 108MHz，支持浮點運算和 DSP 指令，集成高達128KB 嵌入式 Flash，32KB SRAM，主要特性如下：
N32L436系列還有以下突出的優點：
- 計量精度高
- 計量功耗低
- 系統成本低
- 有自主知識產權
- 魯棒性強，能較好適應環境變化
- 批量一致性好，具備量產性
- 生產流程簡單，不需校正和維護
-
N32L436RBL7促銷產品原價為：¥8.63。¥7.50當前價格為：¥7.50。
N32L436無磁智能水表應用框圖和方案特點
? 應用框圖
? 方案特點
- MCU 內置 LC 無磁傳感計量單元
- 支持表盤脫離報警
- 支持強磁檢測報警
- 支持防抖功能
- 計量精度 0.001m3 =1L；
- 方案可通過-10～65°高低溫測試
- 支持無源液晶顯示屏
- 支持電池電量監測
- 支持 NB-IOT 數據模塊遠程自動抄表
- 支持 NFC 讀卡
關于 國民技術
國民技術股份有限公司主營產品包括：通用MCU、安全芯片、可信計算芯片、智能卡芯片、非接讀寫芯片、藍牙芯片、RCC創新產品等，廣泛應用于網絡安全認證、電子銀行、電子證照、移動支付與移動安全、物聯網、工業聯網及工業控制、智能家電及智能家庭物聯網終端、消費電子、電機驅動、電池及能源管理、智能表計、醫療電子、汽車電子、安防、生物識別、通訊、傳感器、機器自動化等應用方向。
關于 豐寶電子
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
一、背景概述
隨著科技改變生活時代的來臨，壓力傳感器（氣壓傳感器）在智能生活消費領域的應用嶄露頭角，與我們的生活產生密切聯系，作為新型科技產品，它可以感知物理高度，尤其適合于移動應用，如室內導航、海拔高度測量、健身與天氣預報，今天給大家介紹一款華普微HP303B在電梯監控攝像頭上的應用，利用氣壓變化來實現測量電梯高度，同時搭配小無線遙控器，為電梯發生故障提供精準便捷的救援服務。
二、HP303B及CMT2300A在電梯監控上的應用案例
一般情況下氣壓大小與高度、溫度等條件有關。一般氣壓隨高度增大而減小。當大氣柱增厚、密度增大時，則空氣質量增多，氣壓就升高。反之，氣壓則減少。因而，任何地方的氣壓值總是隨著海拔高度的增加而遞減。H客戶利用基站和轎廂攝像頭的壓差可以換算成具體高度，通過MCU的數據處理，從而可以判斷電梯進入哪一層，救援人員可以通過手持式遙控器控制轎廂攝像頭的轉動角度，實時關注轎廂狀況，為電梯發生故障提供精準有效的救援信息支持。
系統應用框圖
三、HP303B技術和應用電路
HP303B，特點：是一款小型化數字氣壓傳感器，具有高精度和低電流消耗等特點，并且能夠測量壓力和溫度。器件采用密封電容式傳感元件。
工作原理：內部信號處理器將壓力和溫度傳感器元件的輸出轉換為24位結果。每個單元被單獨校準；在此過程中計算的校準系數儲存在校準寄存器中。
應用程序中使用這些系數將測量結果轉換為高精度壓力和溫度值。FIFO的結果可以存儲多達32個測量結果，從而降低了主機處理器輪詢速率。主機可以通過串行I2C或SPI接口讀取傳感器的測量和校準系數，傳感器的測量狀態可以通過SOD管腳上產生的中斷進行判斷。
HP303B內部框圖
I2C接口應用參考電路
SPI接口應用參考電路
四、HP303B主要應用場景
- 室內導航 （樓層檢測，例如：商場或者停車場）
- 運動和健身 (計量海報以及垂直速度)
- 室外導航 (GPS啟動時間以及提高準確度，隧道內的航位推算)
- 氣象站 （微天氣以及當地預報）
- 硬盤驅動器（硬盤驅動器泄漏率檢測）
- 無人機（飛行穩定性和高度控制）
五、CMT2300A的技術
CMT2300A 特點
- 是一款超低功耗，高性能，適用于各種 140 至1020 MHz 無線應用的 OOK，(G)FSK 射頻收發器。
- 高集成度，簡化了系統設計中所需的外圍物料。
- 發射功率最高+20 dBm，靈敏度-121dBm，優化了應用的鏈路性能。
- 支持多種數據包格式及編解碼方式，可以靈活的滿足各種應用對不同數據包格式及編解碼的需求。
- 支持 64-bytex/Rx FIFO, 具有豐富的 GPIO 及中斷配置。
- 支持Duty-Cycle 運行模式，信道偵聽，高精度 RSSI，低電壓檢測，上電復位，低頻時鐘輸出，手動快速跳頻，靜噪輸出等功能，應用設計更加靈活，實現產品差異化設計。
- CMT2300A 工作電壓： 1.8 V至 3.6 V，當靈敏度達到-121 dBm的時候，接收電流是 8.5 mA ，超低功耗接收模式可以進一步降低芯片的接收功耗；發射功率在13dBm 的時候的發射電流是23 mA 。
六、N32G455VEL7的技術
N32G455VEL7的應用優勢
- 具有144MHz高主頻，高達180DMIPS,提高算法運行速率和產品實時響應能力；
- 集成5Msps高速12bit ADC,可以保證溫度等模擬量的精確實時采樣；
- 支持SPI、UART等多種接口，資源豐富，可擴展性好；
- 內置硬件加密，保護敏感數據和算法代碼安全；
- 工業級溫度范圍：-40℃~105℃，ESD±4KV。
-
N32G455VEL7促銷產品原價為：¥24.34。¥7.82當前價格為：¥7.82。
