產品背景介紹

1947年，第一顆晶體管在貝爾實驗室誕生，自此開辟了電子技術的新紀元。但當時的晶體管僅能應用于助聽器、收音機等單一功能產品，而更多的電子設備需要更小的晶體管并實現新的功能，于是便有了集成電路?，F(xiàn)如今，芯片越做越小，集成晶體管越來越多，電子產品功能更加豐富，人民生活也愈加美好。

但是，伴隨著強大的功能而來的是一系列的問題，比如系統功耗的增高以及電源供給方案備份的增加造成了電源端的噪聲和各種接口過沖EOS損傷越來越普遍，這些問題給工程師們的方案設計工作增加了非常大的難度，尤其是充電器方案設計，系統負載的瞬態變化稍有差異，就可能崩潰。

圖1可見，異常失效率與供電質量明確相關。電壓升高會導致：Y 電容耦合電壓升高（AC負半波）、Y電容淺擊穿導致耦合電壓升高、變壓器飽和出現高毛刺電壓、穩壓器基礎負載無法拉低空載電壓。

圣邦微電子針對上述問題，推出了一款可以用于接口端的高耐壓、800mA、低壓差LDO–SGM2205，極大的減小了工程師端的設計難度，增加了系統的可靠性。

SGM2205設計理念

SGM2205可以支持800mA輸出的低壓差，高耐壓LDO，設計初衷是為滿足各種復雜供電環境下的高可靠性要求，尤其是DC-DC/AC-DC后端，或者接口電源供電，需要抵抗毛刺，浪涌，高壓失效等惡劣情況。比如快充充電器失效高壓，電網波動導致變壓器后端電壓漂移，系統背板熱插拔帶來的浪涌沖擊等。同時，SGM2205對輸入輸出電容要求很低，2.2μF陶瓷電容即可。

SGM2205特性

• 輸入電壓范圍：2.5V to 36V
• 輸出電壓：1.8V to 15V
• 低壓差滿載800mA@ 480mV
• 超低靜態功耗75μA
• 800mA輸出電流
• 對輸出電容要求低，支持2.2μF陶瓷電容
• 低溫漂、高可靠性
• 支持過溫保護
• 支持過流保護
• 工作溫度范圍為擴展工業溫度-40℃ to +125℃

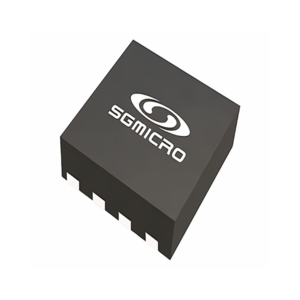

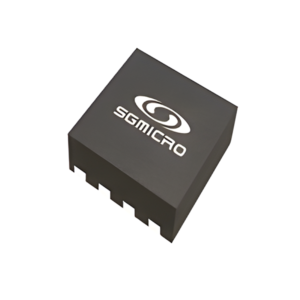

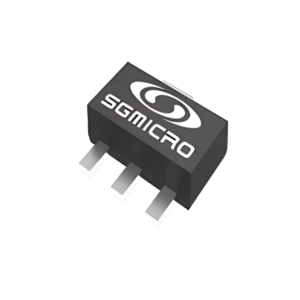

• 支持綠色無鹵SOT-223-3、SOIC-8、TDFN-3×3-8L和SOT-89-3封裝

SGM2205優勢

• 兼顧低壓2.5V輸入和高壓36V輸入
• 800mA負載電流下僅480mV壓差
• SGMICRO強大的供貨能力保障供應鏈穩定
• 就近的服務支持
