一、背景概述

全球壓電微泵市場在未來幾型年內將保持平穩增長的態勢。隨著技術的進步和市場的不斷拓展，壓電微泵將在更多領域得到應用。

在壓電微泵的應用方面，醫療領域是壓電微型泵的主要應用之一。預計至2029年，醫療領域在壓電微型泵市場的份額將達到約40.67%。這表明醫療領域?qū)弘娢⒈玫男枨髮⒊掷m(xù)增長。壓電微泵也同時應用在消費電子產品中，如智能手表，智能手機等。

二、BOS1921在壓電微泵的應用

壓電微泵由壓電振子、泵閥和泵體組成。工作中，當壓電振子兩端施加電源時，壓電振子在電場作用下徑向壓縮，內部產生拉應力，從而使壓電振子彎曲變形。當壓電振子正向彎曲時，壓電振子伸長，泵腔容積增大，腔內流體壓力減小，泵閥打開，液體進入泵腔；當壓電振子向反向彎曲時，壓電振子收縮，泵腔容積減小，腔內流體壓力增大，泵閥關閉，泵腔液體被擠壓排出，形成平緩的連續不斷的定向流動?？筛鶕?jù)施加電壓或頻率控制輸出微小流量和精準氣壓。

壓電微泵作為智能穿戴行業技術發展的重要方向，具有高精度、低能耗、小型化等優勢，還可用于醫療、消費電子、精細化工等領域。

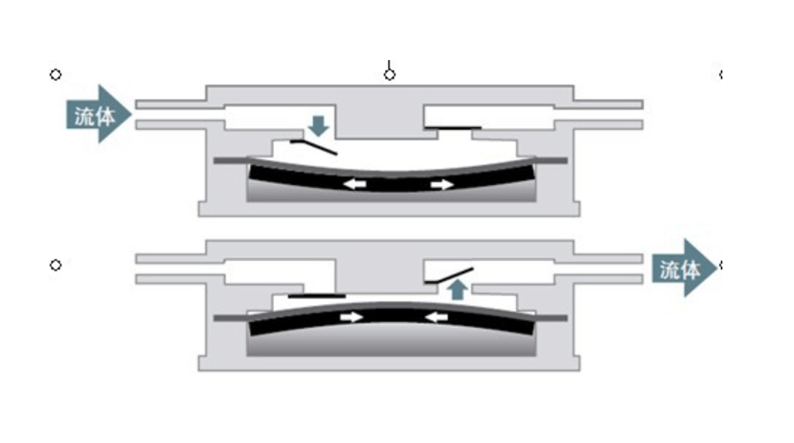

壓電微泵的工作原理

三、BOS1921技術及應用電路

技術特點

◆ 高壓低功耗壓電驅動器

◆ 解決方案占用空間小，QFN 4*4mm

◆ 先進的壓電感應能力，7mV感應分辨率

◆ 帶有I3C/I2C的集成數字前端，支持波形合成器

◆ 快速啟動時間小于300μs

◆ 3-5.5V的寬電源電壓范圍

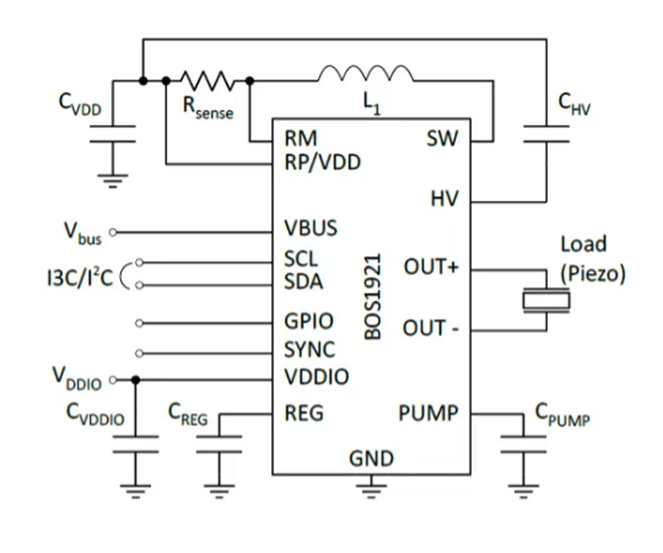

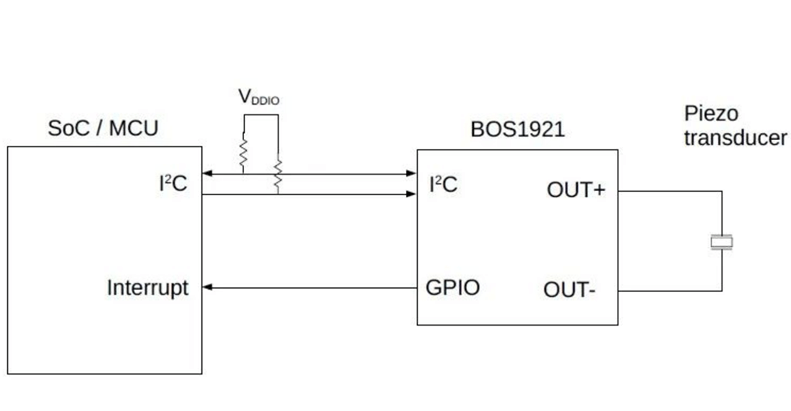

BOS1921原理圖

四、Boreas BOS1921應用領域

?微流體控制領域

?手機散熱

?可穿戴腕帶

?化學分析儀器
