Boreas BOS1211AQ 在車載中控屏的應用
- 網頁編輯： 吳麗英 Ameko Wu
- 原創作者：俞健豐 Thomas Yu
背景概述
車載中控屏，?也被稱為IVI（?In-Vehicle Infotainment System）?，?是一種集成在汽車內部的設備，?主要用于控制車輛信息、?娛樂和通訊。?通常配備一個觸摸屏，?可以顯示導航、?音頻、?電話、?車載應用等信息，?方便用戶進行操作。?中控屏可以?實現對車輛設置的控制，?例如調節空調溫度、?座椅加熱以及連接車輛的音響系統，??并且能夠連接手機，?實現電話接聽等功能。?
車載中控屏通過其集成化的設計和人性化的操作界面，?為駕駛者和乘客帶來了更好的駕乘體驗，?使駕駛更加便捷、?舒適和安全。?中控屏的類型多種多樣，目前越來越多車型的中控屏支持觸控操作等人機交互，?提供更為豐富的信息和交互體驗。由于使用場景的特殊性，對于觸控操作結果的反饋方面，無論是觸控屏顯示類似操作成功，或者通過提示音提示操作有效，都有一定的限制，一是會分散駕駛者的注意力，二是環境噪聲可能較大。由于駕車時視覺和聽覺上的限制，觸覺可能是最直接和理想的解決方案，即在觸控屏上操作后給予一個振動的反饋來使駕駛者確認操作有效，這將大大提高駕駛者的使用體驗。
BOS1211AQ在車載中控屏的應用案例
由于車載中控屏的使用場景上的要求，通過增加觸覺反饋可以提升用戶體驗，在手機和平板上一般使用線性馬達LRA來實現，但是其反饋時間和使用體驗上可能無法滿足車載的要求。Boreas BOS1211是一款壓電驅動IC，配合壓電執行器來實現觸覺反饋是車載中控屏上的理想解決方案。通過在觸控屏下方放置壓電執行器，由于正壓電效應和逆壓電效應，用戶在按下觸控屏上虛擬按鍵后會得到來自屏幕的振動反饋。

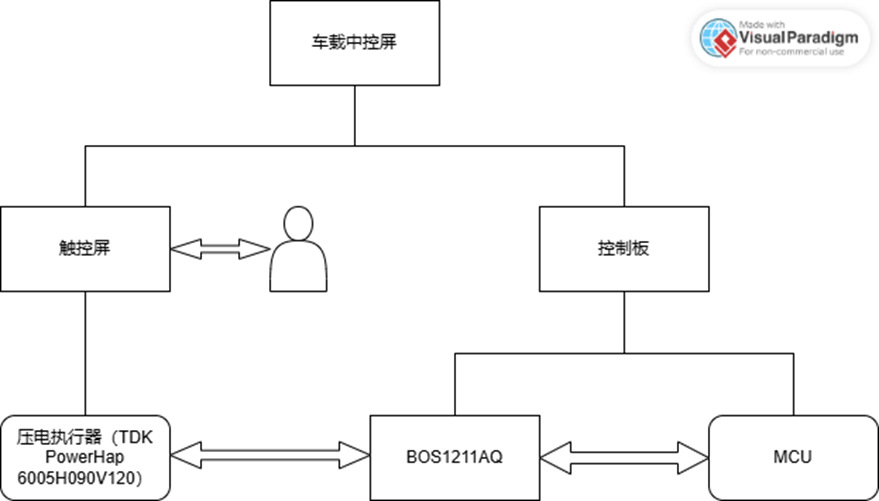

??系統框圖：
BOS1211AQ技術及應用電路
??亮點：
- AEC-Q100 2級資質
- 可擴展低功耗壓電控制器
- 帶SPI的集成式數字前端
- 壓電傳感接口
- 多執行器同步化
- 快速啟動時間，小于500μs
- 連接至12V電源總線

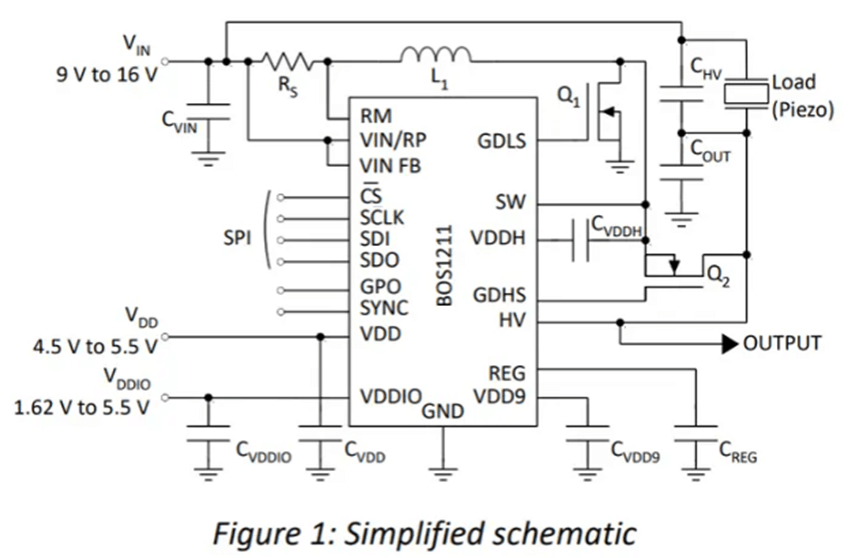

??簡化原理圖：
Boreas公司介紹
Boréas Technologies Inc.是一家無晶圓廠半導體公司，為消費、汽車和工業市場的觸覺應用提供商業化的產品差異化集成電路。Boréas起源于哈佛大學的研究，于2016年在魁北克省的Bromont成立。其專有的壓電致動器驅動技術平臺CapDrive，能夠快速設計可穿戴設備、智能手機、游戲控制器等設備中的低功耗高清觸覺反饋。
產品線詳細信息
中文名稱：BOREAS 產品分類：觸覺驅動芯片 經營模式：代理
主要產品
固態壓電觸覺按鈕，方向盤按鈕，壓電觸覺觸控板。
