一、背景概述

隨著無線技術的日益成熟，現已逐步引入到燃?xì)庥?jì)費等領域，這就解決了燃?xì)馄髽I(yè)所面臨的入戶抄表、安檢、監管、調價、結算、事故等問題。應用無線技術的新型智能燃?xì)獗砜梢约皶r(shí)、準確地將分散的用戶數據采集回企業，為后續的經營做決策。智能型燃?xì)獗硗ǔ２捎秒姍C(jī)閥作為執行機構來控制燃?xì)獗淼拈_(kāi)啟與關閉。為了防止泄露和解決收費問題，一般會采用預付費的方案。當燃?xì)庑孤痘蛘咔焚M(fèi)時候，會自動關閉截止閥。之前不少?gòu)S商選擇的是TI的DRV8837 ，設計中需要一顆H橋電機驅動芯片用于驅動閥門。但隨著非美系和國產化需求日益增多，急需一顆高性價比國產替換料。

二、TMI8837在燃?xì)獗碇械膽?yīng)用案例

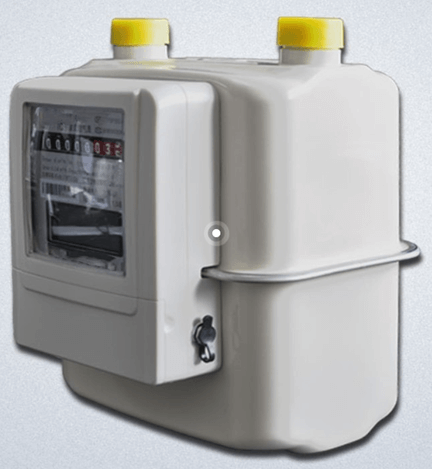

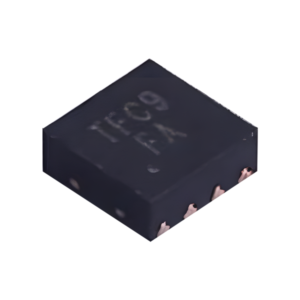

智能燃?xì)獗砝肕CU作為核心，控制無線模塊進行數據傳輸實現遠程抄表，RTC記錄時間日期等信息通過LCD屏幕進行顯示，超級電容儲備能量驅動閥門開啟閉合，作為計費的核心部件，閥門的正常開關就顯得尤為重要，這就對驅動芯片的性能提出了很高的要求，拓爾微電子作為國內一線閥門驅動品牌，產品設計制造技術成熟，滿足高性能及穩定性的需求， H橋電機驅動芯片TMI8837，DFN2x2-8的封裝，體積小，適用于智能燃?xì)獗淼榷喾N產品，非常適用此應用場景。

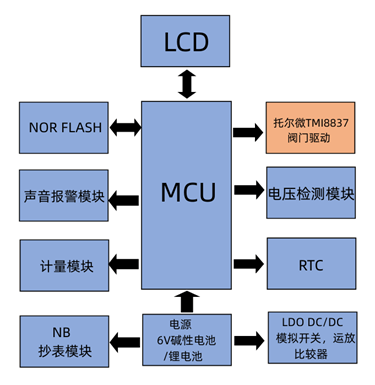

系統應用框圖：

三、TMI8837技術參數和應用電路

TMI8837是低壓直流有刷馬達驅動芯片。內部集成650mΩ（HS+LS典型）H橋NMOS開關，輸入電壓范圍為1.8V~11V。峰值電流容量高達1.5A。TMI8837支持超低功耗休眠模式，內置UVLO、熱關斷、OCP保護電路， 從電性能參、封裝等方面，推薦國產西安托爾微的TMI8837，可兼容替換TI的 DRV8837。在智能燃?xì)獗碇?，一般采用?節堿性電池給供電，所以對功耗要求非常嚴格。而托爾微電子的電機驅動芯片TMI8837針對智能斷路器應用設計，EN腳低電平實現低功耗模式，VM睡眠模式電流45nA，VCC睡眠模式電流17nA，降低了整機功耗。

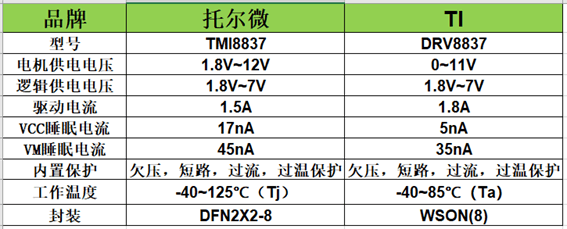

通過上述參數對比可知

• TMI8837與DRV8837電性能參數基本一致，只是個別參數稍有差異；
• 在功耗方面，DRV8837的VCC、VM睡眠電流分別為5nA和35nA, TMI8837表現稍差一些，但也滿足燃?xì)獗淼凸囊螅?/li>
• 在輸入電壓和驅動電流方面，TMI8837的電機供電電壓耐壓更高，可達到12V，但與DRV8837相比，1.5A驅動能力稍弱些；
• 在工作溫度和內置保護方面，兩者都能滿足工業級溫度要求，并且內置欠壓、短路、過流、過溫多種保護功能，有效保證芯片可靠性。西安拓爾微TMI8837和TI 的DRV8837封裝尺寸和Pin腳定義完全相同，只是底部散熱焊盤尺寸稍有不同，在設計電路時，芯片外圍電路設計也基本一致，可直接Pin-Pin兼容替換。

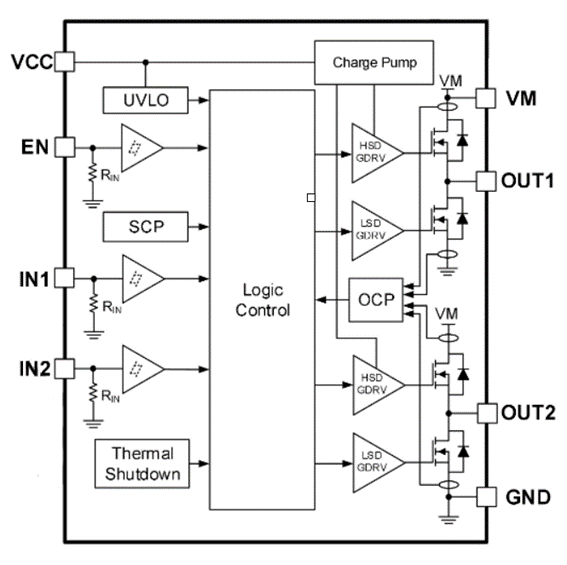

TMI8837內部框圖：

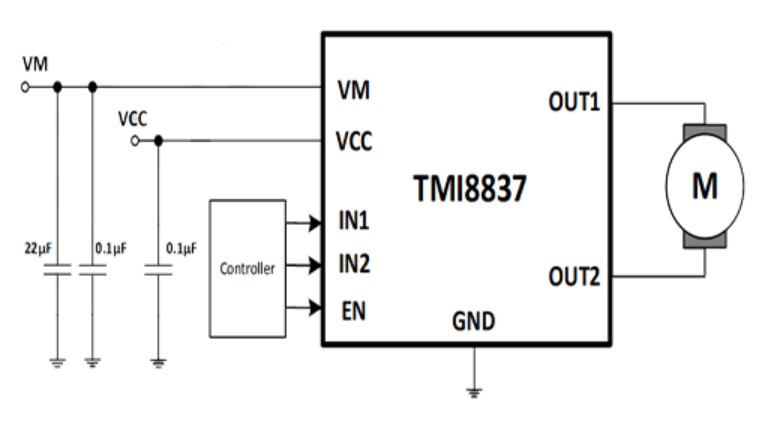

典型應用電路:

四、TMI8837的產品特性

優勢與特性

五、應用領域

• 攝影機
• 玩具
• 消費品
