一、背景概述

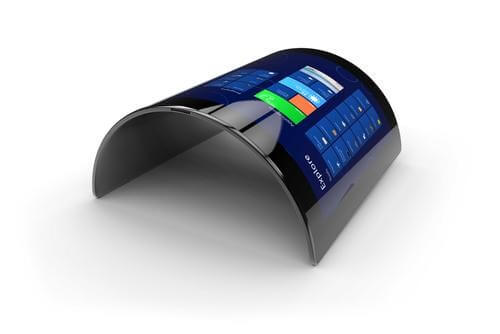

隨著電子信息產品屏幕顯示技術的演進，AMOLED（有源矩陣有機發光二極管）顯示屏，因具有色彩鮮艷、輕薄、主動發光（無需背光源）、視角寬、清晰度高、亮度高、響應快速、能耗低、使用溫度范圍廣、抗震能力強、可實現柔軟顯示等特點，成為當今高端顯示屏的熱門選擇。智能手環、智能手表等也已全面采用AMOLED顯示屏。AMOLED顯示屏雖有如上諸多優點，但對驅動電路有著更高的要求。今天給大家介紹一款圣邦微SGM38045，其獨特的無電感架構，助力小尺寸AMOLED顯示屏驅動設計。

二、SGM38045在智能手環上應用案例

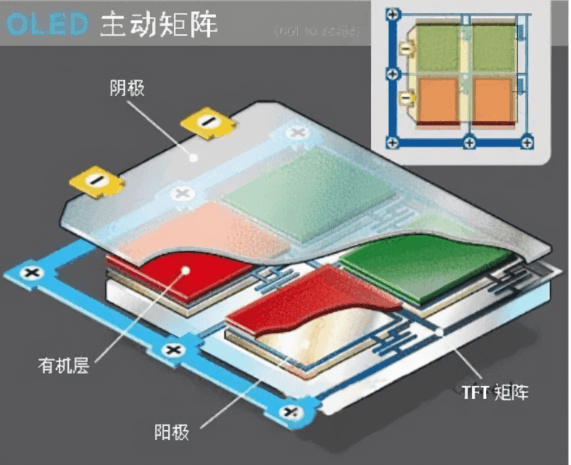

1.AMOLED顯示驅動原理

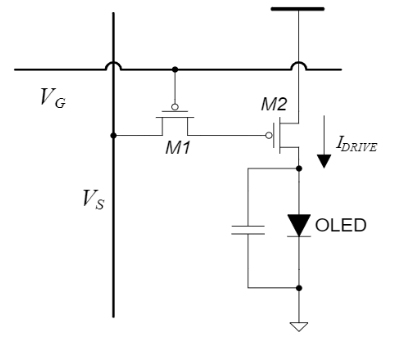

以一個像素單元為例，M1管與M2管都是PMOS，當V_G為負壓低電平時，M1、M2導通，會產生漏極電流I_DRIVE，I_DRIVE決定OLED發光亮度，V_G控制像素單元MOS通斷，VS決定像素點的發光亮度。 從AMOLED驅動方式可見，電源管理芯片需要在非常寬范圍內同時輸出多個穩定的工作電壓，電致發光EL的正、負驅動電壓，以及數字接口電壓。

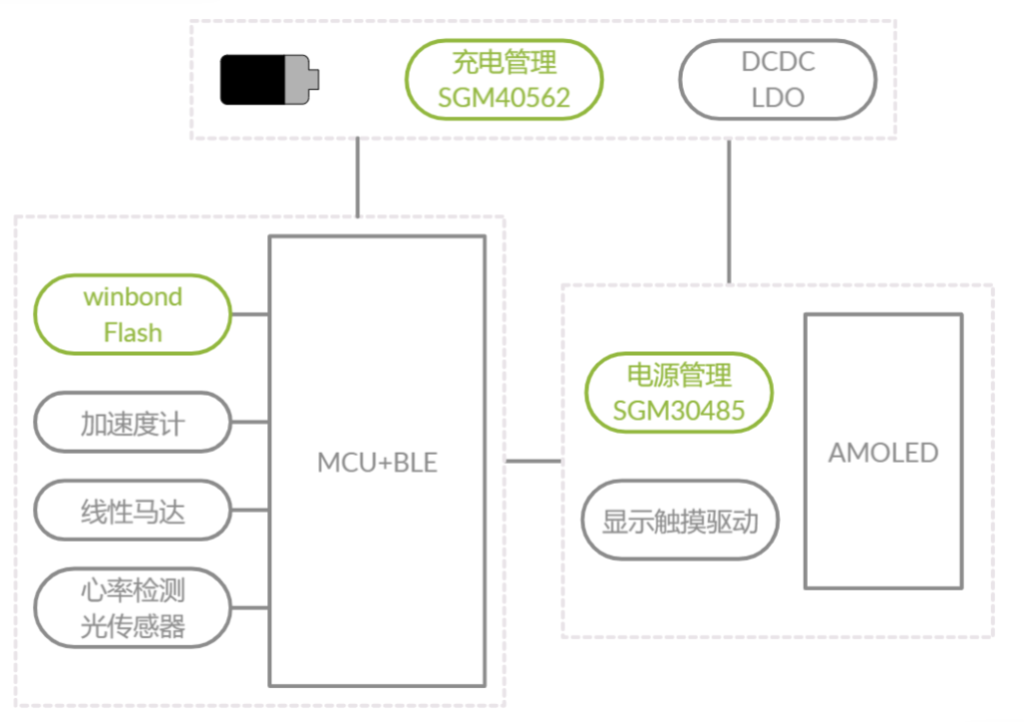

2.智能手環系統應用框圖

三、SGM38045技術特點及應用電路

1.技術特點

SGM38045是圣邦微電子重點推出的一顆專門為智能手環、智能手表等小尺寸AMOLED顯示屏提供AVDD（數字接口電壓）、ELVDD（電致發光正驅動電壓）、ELVSS（電致發光負驅動電壓）的無電感電源管理芯片。

獨特的無電感架構：保證高效率的同時，省掉傳統DC/DC架構所需的功率電感，消除終端客戶整機厚度受電感高度制約的問題，尤其電源芯片放屏幕模組FPC上時，模組的避空設計會更加方便。

支持雙層通孔FPC設計：特別適合應用在AMOLED屏模組FPC上。其獨特的WLCSP-1.2×2.4-17B封裝引腳布局方案，允許客戶使用通孔FPC進行設計，這避免了常規引腳布局時為防止焊盤過孔漏錫問題而采用盲埋孔工藝的需求。

2.工作原理

SGM38045是一顆采用×1/×1.5自適應模式電荷泵結構的無電感小尺寸AMOLED電源。以3.3V輸出為例，當電源電壓VIN高于3.7V時，主電荷泵工作在1倍壓輸出的Bypass直通模式，主輸出電壓VVOP≈VIN；當電源電壓VIN低于3.7V時，主電荷泵工作在1.5倍壓輸出的模式。此后經AVDD、OVDD兩個LDO分別產生AVDD、OVDD兩個正壓輸出；經負壓電荷泵(×(-1)NegaTIve Charge Pump)，和LDO OVSS產生負壓OVSS。

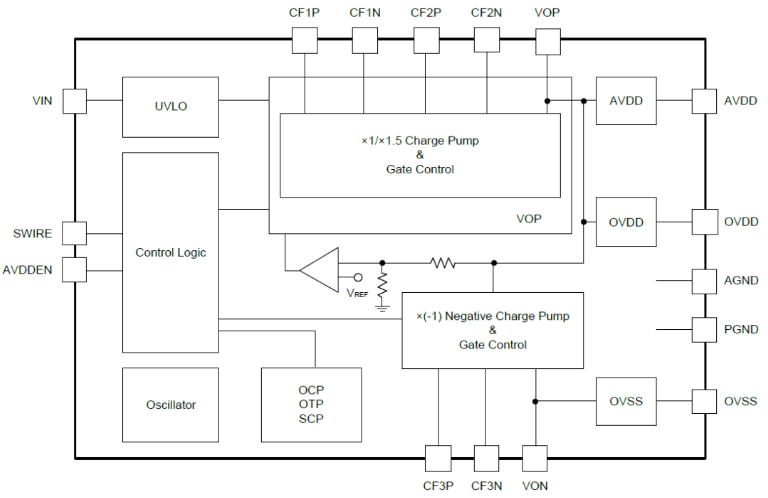

3.內部框圖

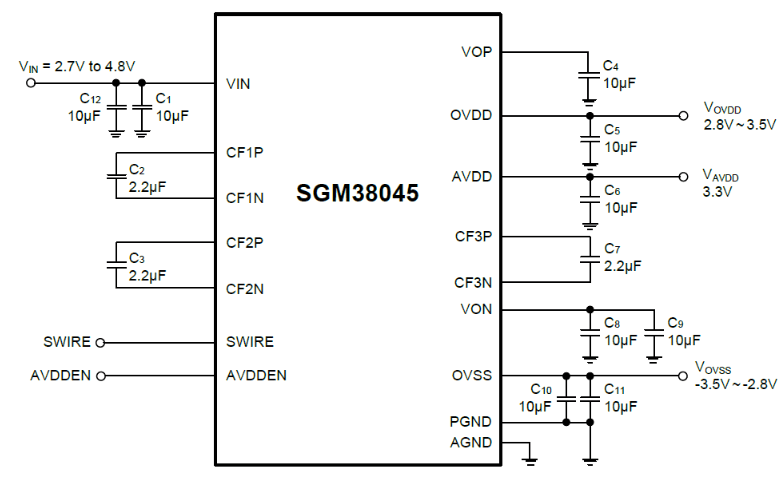

4．應用參考電路

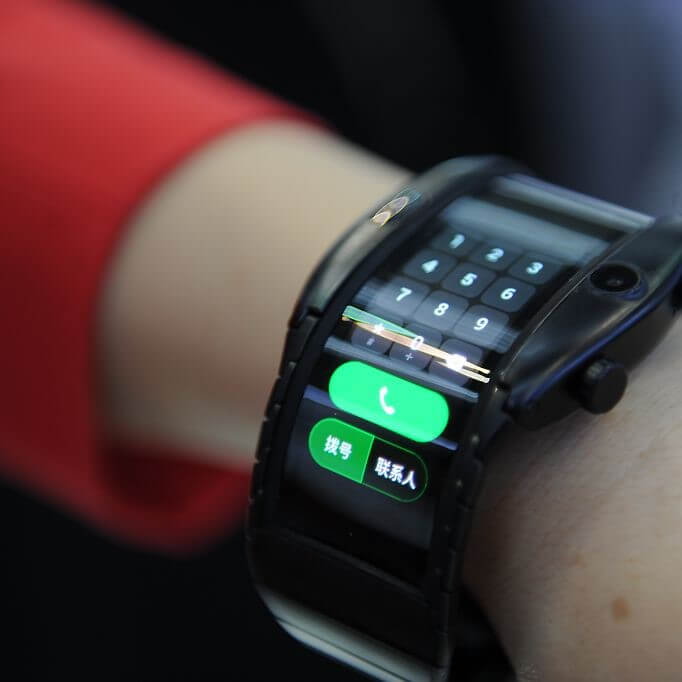

四、SGM38045主要應用場景
