一、背景概述

汽車儀表隨著汽車行業的高速發展而不斷改革，不管是從形態還是功能，都發生了巨大的變化。它已不再僅僅是一個提供轉速、車速的簡單元件，它能展示更多重要的汽車信息，甚至發出警告。集成和數字控制技術的普及，讓汽車儀表的功能前所未有的豐富，并且視覺效果也更加賞心悅目。

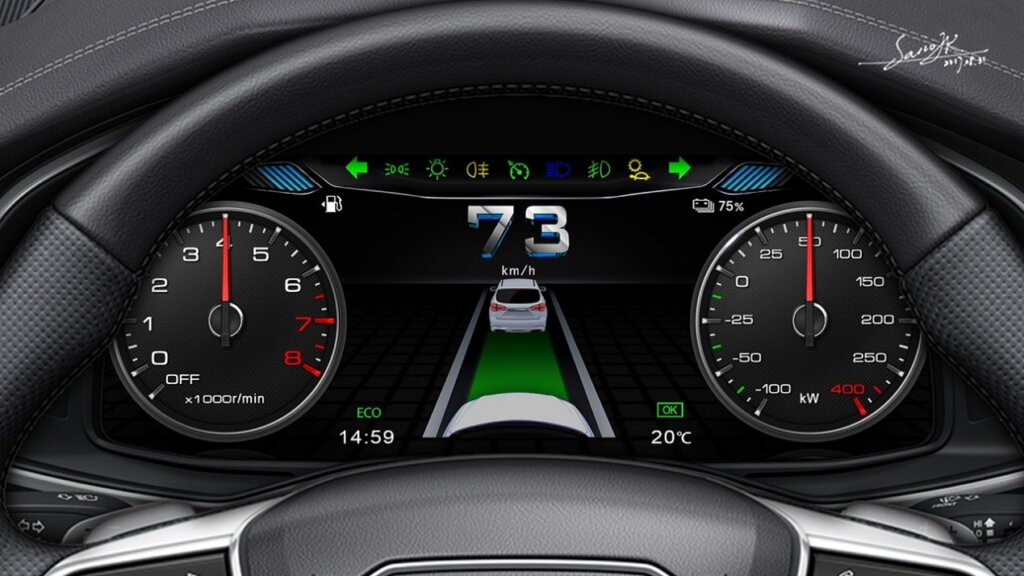

全液晶汽車儀表相對傳統儀表可謂是有了長足的進步與發展，它是一種網絡化、智能化的儀表，其功能更加強大，顯示內容更加豐富，線束鏈接更加簡單，更全面，更人性化地滿足了駕駛需求。液晶儀表用屏幕取代了指針、數字等現有儀表盤上最具代表性的部分，其優點是可以由用戶自定義儀器系統，以滿足不同的要求，功能更加強大、靈活，更容易同網絡、外設及其他應用相連接。

二、SGM3766在液晶儀表盤上應用案例

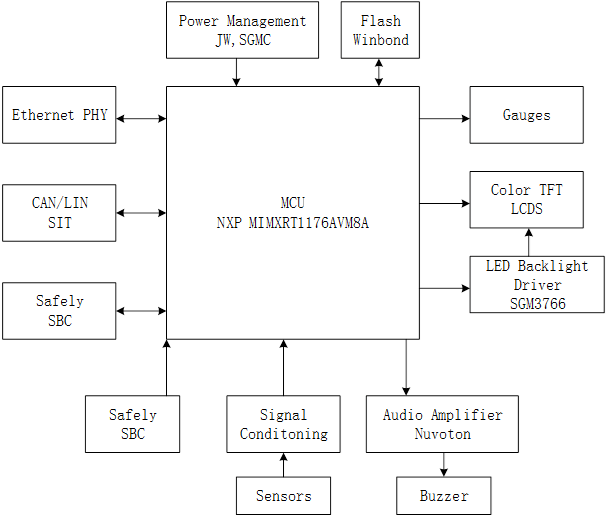

• 液晶儀表盤系統應用框圖

• 液晶儀表盤背光驅動設計挑戰

眾所周知，LCD屏幕本身并不發光，只能依靠背光驅動模塊的光，才能被人眼識別； LED背光源相對傳統的CCFL背光源而言，具備功耗低、壽命長、更環保、屏厚度低等優點，在各種尺寸的顯示產品上得到更多應用。

隨著LED背光源越來越廣泛地應用，其驅動電路的良好設計也就顯得格外重要。對于消費類的液晶顯示器而言，其工作環境相對寬松。而對于中大型液晶顯示器，尤其是工業，車機應用等，常需要在復雜的電磁環境下，需要幾十、上百個的LED燈，對電路驅動能力的設計要求更為苛刻。本文介紹的SGM3766適用于工業及商用車的液晶顯示器，比如全液晶儀表盤，且此IC經測試和試驗驗證，能滿足復雜的背光驅動控制電路要求。

三、SGM3766技術特點及應用電路

1. SGM3766技術特點

• SGM3766集成40V、2.75A的MOSFET，升壓型LED背光驅動器，可以驅動單串或多串并聯的LED，適用眾多尺寸的面板背光。
  • PWM亮度控制，支持1:500的穩定亮度調節，可以精確驅動顯示屏亮度。
  • 采用精準振鈴模式吸收抑制EMI，降低電磁污染，增強產品性能。
  • 內置軟啟動模塊，效率可達90%，靜態電流為0.2mA，適合低功耗產品。
  • 具有熱關斷和OVP功能，38V LED開路保護，可以最大限度保證器件正常工作。

2．工作原理

• LED電流調節

LED電流通過與其串聯的檢流電阻調節，檢流電阻阻值可通過如下公式計算：

I_LED=V_FB/R_SET

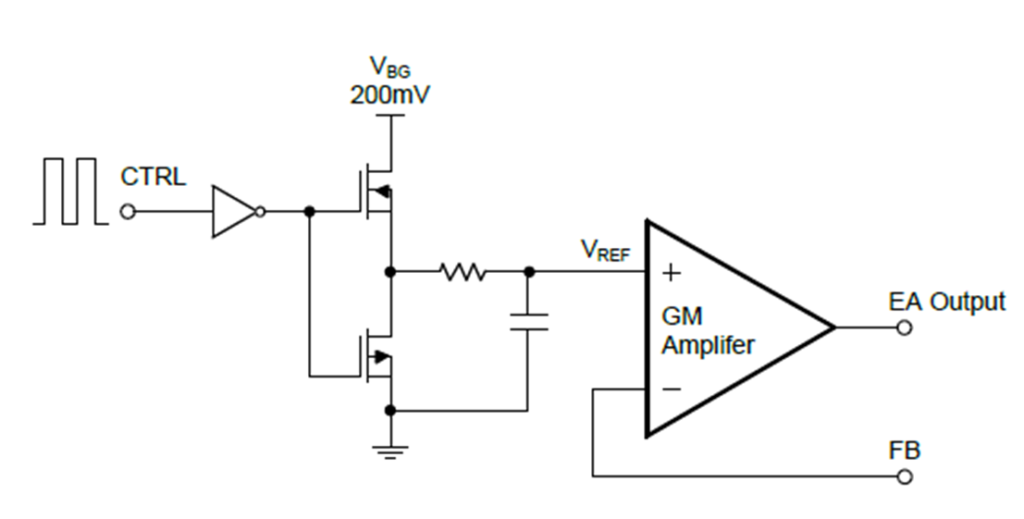

• LED亮度調節

SGM3766在CTRL引腳接收PWM信號來控制輸出電流，當CTRL引腳電平為常高時，反饋電壓V_FB被調制輸出為200mV，此時LED電流為最大工作電流，LCM亮度為最大亮度。當PWM占空比變小時，反饋電壓V_FB隨之變小，LED工作電流變小LCM亮度降低，從而達到調光的效果。反饋電壓V_FB與占空比之間的關系如下：

V_FB=Duty x 200mV

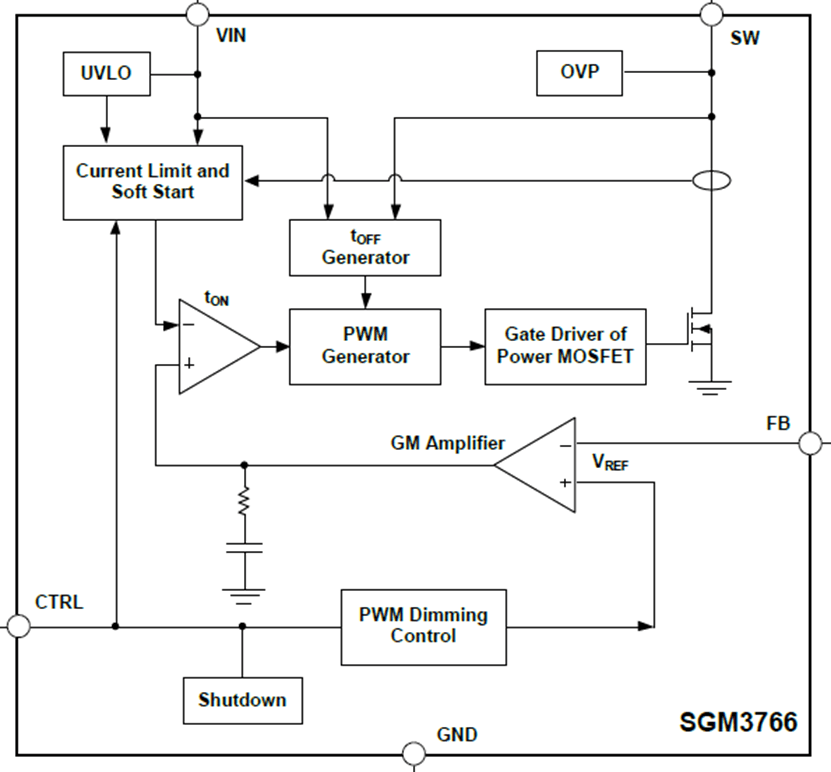

3. SGM3766內部框圖

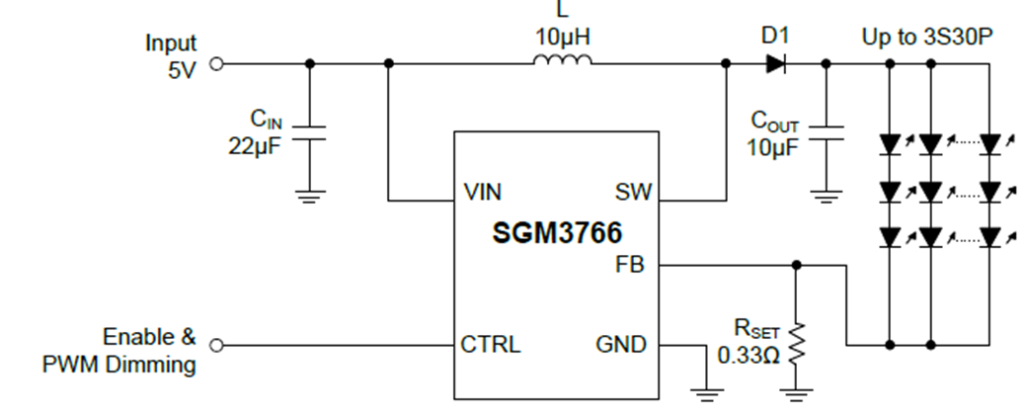

4. SGM3766典型應用電路

四、SGM3766主要應用場景

• 智能手機背光
• 平板電腦背光
• 便攜式媒體播放器，便攜式顯示器
• 小型和中等尺寸的LED背光源顯示器
