一、背景概述

隨著無人機應用越來越廣泛，用途不一樣的無人機在設計上也有不同要求，微型無人機其是指尺寸只有手掌大小(約15cm)，要求攜帶方便、體積小、安靜，因此具有很強的偵查作用，可應用于空中監視、化學物質探測、目標搜尋，通信中繼等。
但是要達到體積小，無人機的內部控制系統需要高度集成，所以精簡的設計對微型無人機極其重要。

二、MIA-M10在微型無人機應用案例

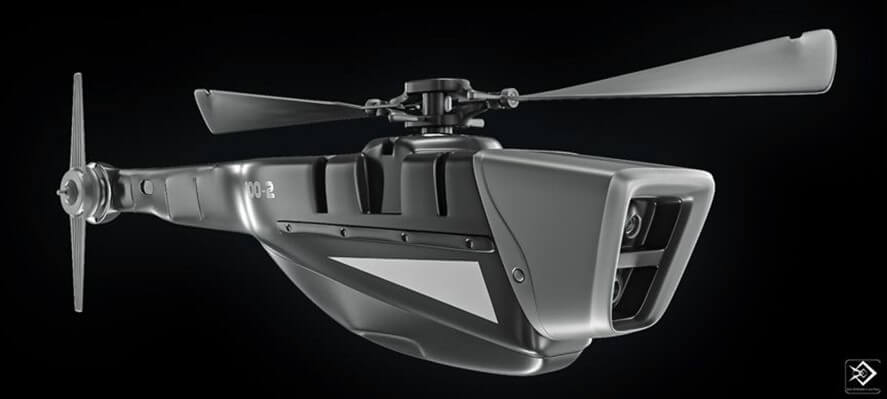

微型飛行器是一種尺寸為15厘米大小并能靠其自身能力飛行和完成各種探測任務的飛行器，為使微型無人機自主飛行，要采用重量輕、功耗低的GPS接收機。GPS可以大大提高微型無人機的機動能力，但目前它在功率、天線尺寸、重量及處理能力等方面均存在不少問題，需要加以解決。
MIA-M10Q尺寸僅僅4.5*4.5MM，內置LNA以及SAW，功耗比同類降低75%，所以應用在微型無人機是最合適不過。

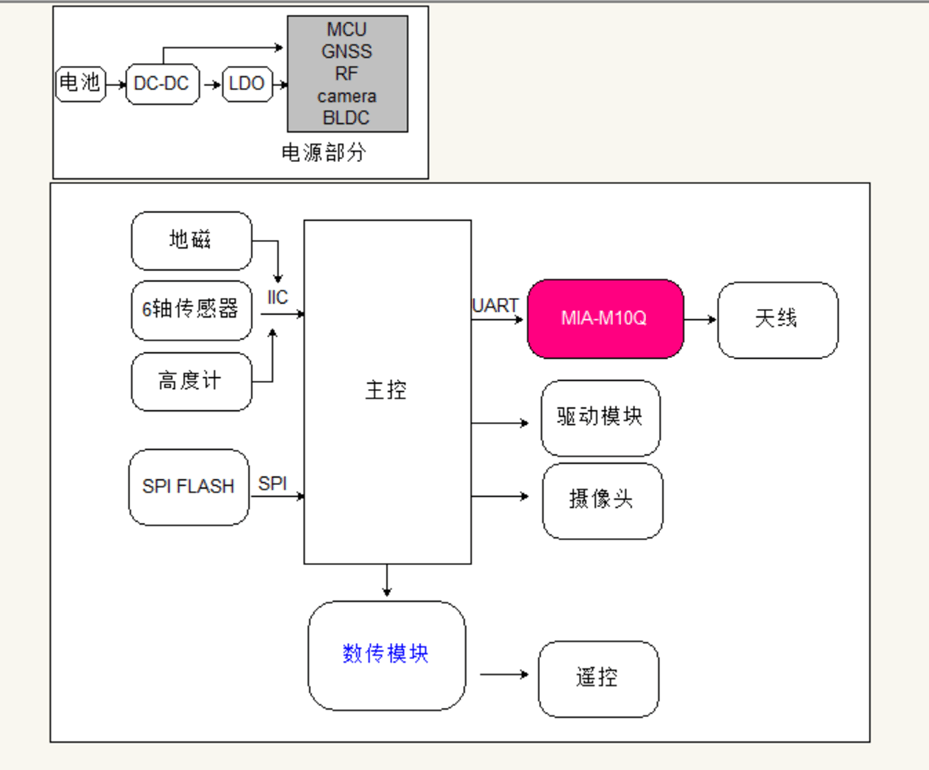

系統應用框圖：

三、MIA-M10Q技術和應用電路

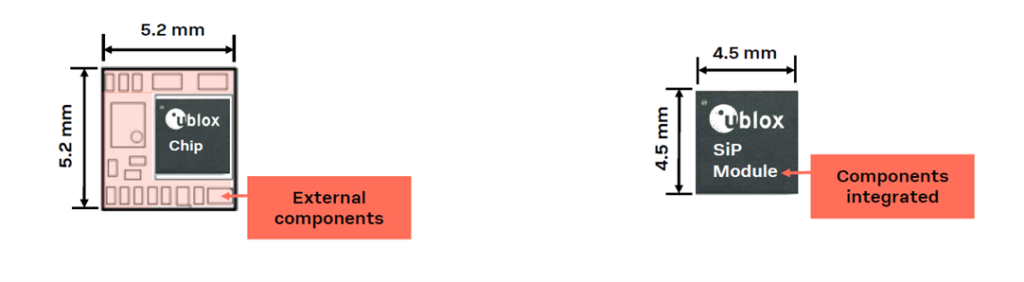

? 超小體積4.5 x 4.5 mm

高度集成，內部集成TCXO， SAW， LNA，DCDC，與同等芯片相比，空間減少30%布局。

? 支持4星座

相對于上一代u-blox產品M8推出的時代而言，現在GNSS已經非常成熟了，北斗三代也于2020年也進入商業運營，伽利略也很快會加入商業運營，所以此次發布的新產品支持了GPS， 北斗， 格洛納斯和伽利略4星座系統。4個星座系統帶來了性能提升，M10的靜態定位精度從前代的2.5米提升到2米。另外，北斗的SBAS（星基增強系統）也發展很快，已在2020年底正式運營，有了SBAS這樣的輔助信息以后，M10可以做到1.5米的定位精度。
因?yàn)閡-blox支持4個星系的衛星，衛星數量比較多，所以在一些衛星容易受到遮擋的地方或城市峽谷等挑戰性的環境下，u-blox M10的精度實測下來會比M8有較大的提升。

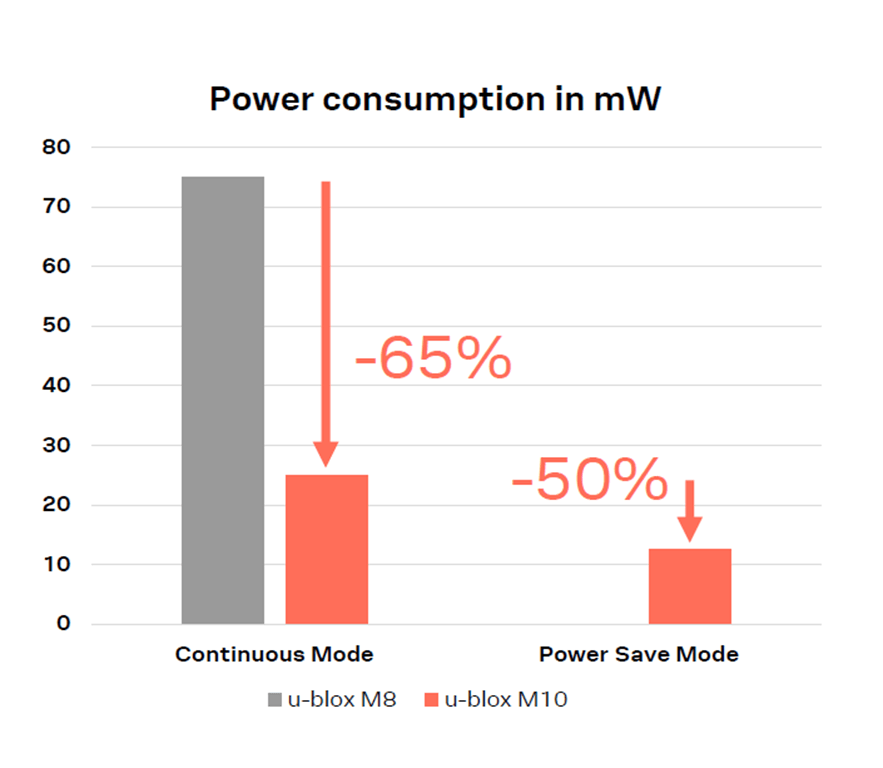

? 超低功耗

• 連續跟蹤模式下功耗僅有 25 mW
• 與上一代相比 u-blox M10僅消耗35%的功率
• 省電模式（PSM）進一步功率降低

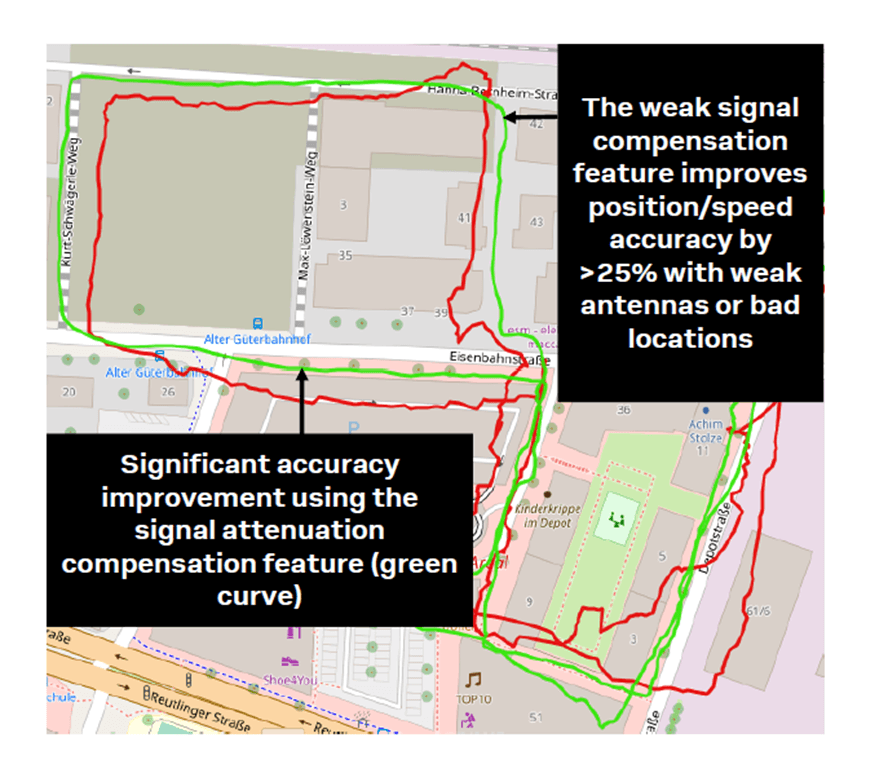

? 弱信號補償

• 在弱信號或天線位置不良情況下提高GNSS精度
• 天線小或天線位置不好導致射頻信號強度差
• 在正常模式下，接收器排名較差信號低以計算位置
• 信號衰減補償功能將C/N0標準更改為接受較低的信號電平

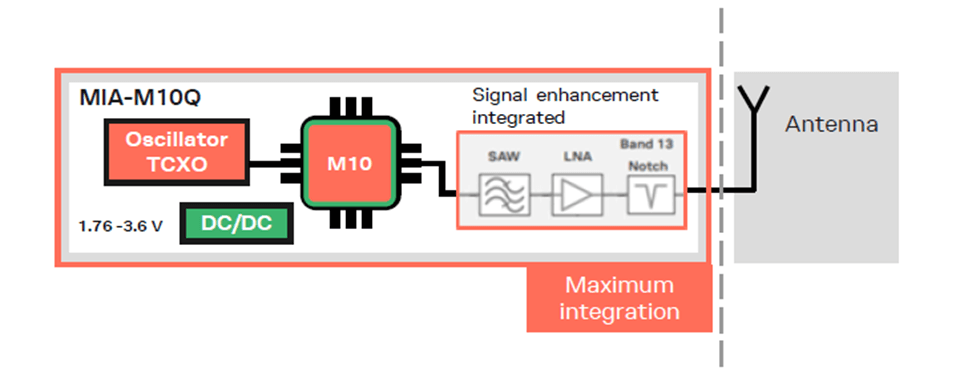

MIA-M10Q內部框圖：

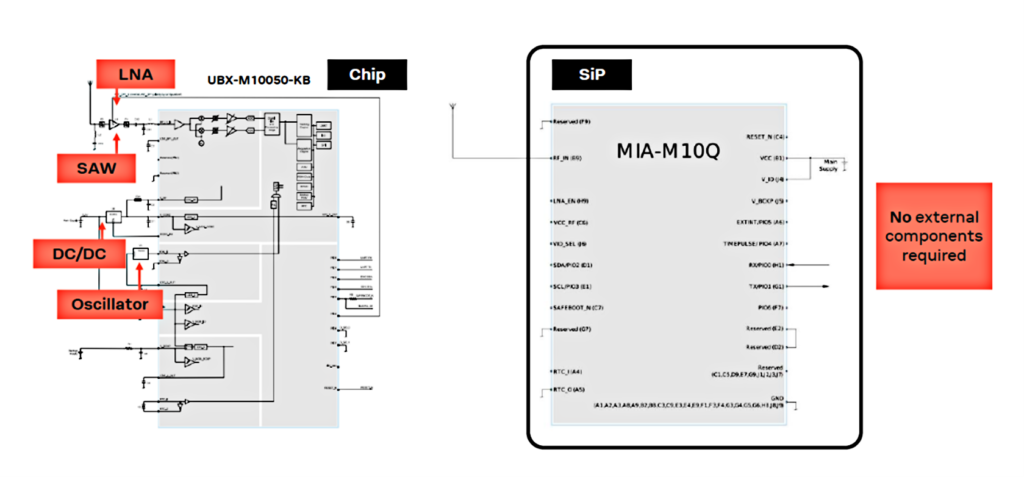

使用MIA-M10Q模塊降低了復雜性：

四、MIA-M10Q主要應用場景
