一、背景概述

隨著科技改變生活時代的來臨，壓力傳感器（氣壓傳感器）在智能生活消費領域的應用嶄露頭角，與我們的生活產生密切聯系，作為新型科技產品，它可以感知物理高度，尤其適合于移動應用，如室內導航、海拔高度測量、健身與天氣預報，今天給大家介紹一款華普微HP303B在電梯監控攝像頭上的應用，利用氣壓變化來實現測量電梯高度，同時搭配小無線遙控器，為電梯發生故障提供精準便捷的救援服務。

二、HP303B及CMT2300A在電梯監控上的應用案例

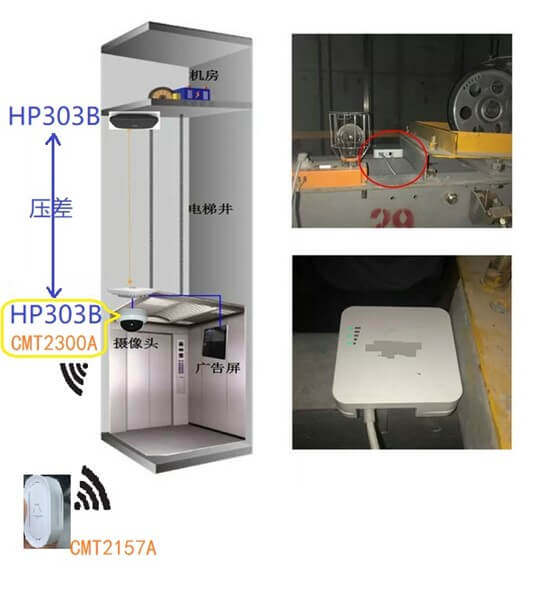

一般情況下氣壓大小與高度、溫度等條件有關。一般氣壓隨高度增大而減小。當大氣柱增厚、密度增大時，則空氣質量增多，氣壓就升高。反之，氣壓則減少。因而，任何地方的氣壓值總是隨著海拔高度的增加而遞減。H客戶利用基站和轎廂攝像頭的壓差可以換算成具體高度，通過MCU的數據處理，從而可以判斷電梯進入哪一層，救援人員可以通過手持式遙控器控制轎廂攝像頭的轉動角度，實時關注轎廂狀況，為電梯發生故障提供精準有效的救援信息支持。

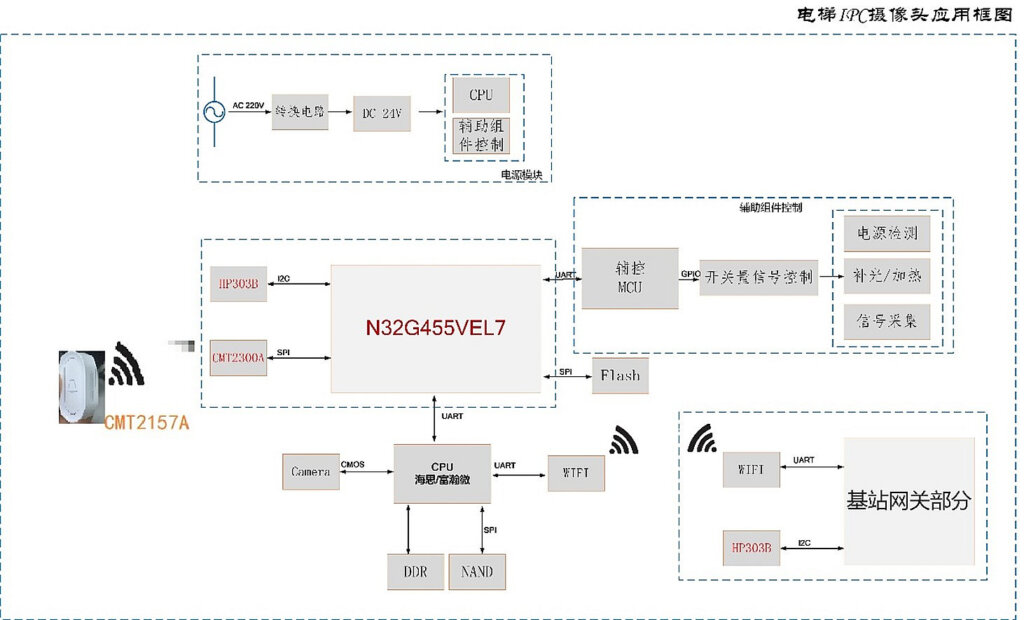

系統應用框圖

三、HP303B技術和應用電路

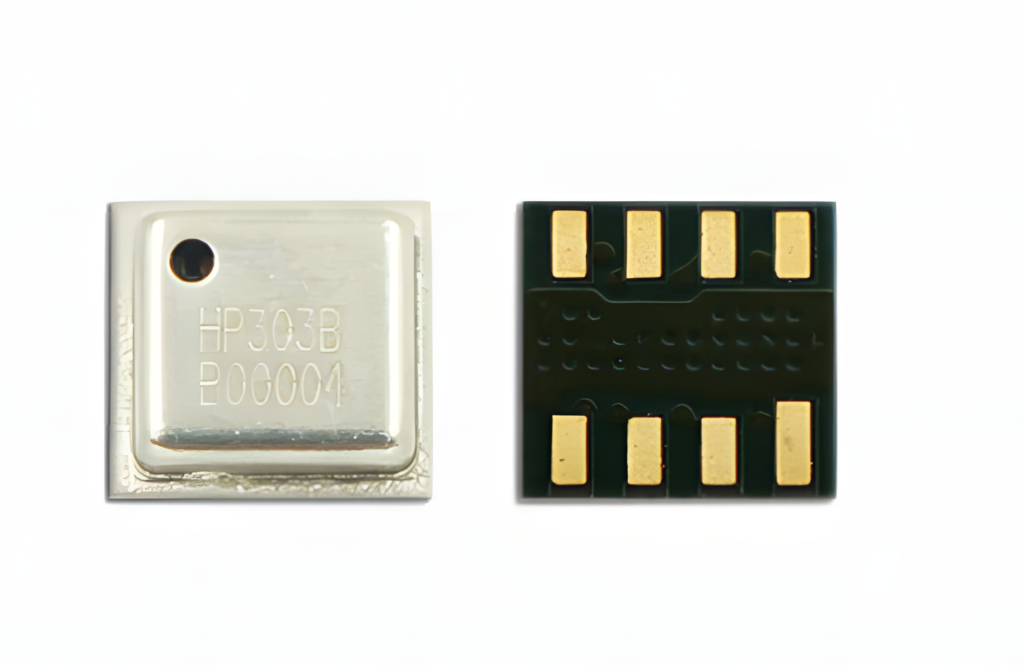

HP303B，特點：是一款小型化數字氣壓傳感器，具有高精度和低電流消耗等特點，并且能夠測量壓力和溫度。器件采用密封電容式傳感元件。
工作原理：內部信號處理器將壓力和溫度傳感器元件的輸出轉換為24位結果。每個單元被單獨校準；在此過程中計算的校準系數儲存在校準寄存器中。
應用程序中使用這些系數將測量結果轉換為高精度壓力和溫度值。FIFO的結果可以存儲多達32個測量結果，從而降低了主機處理器輪詢速率。主機可以通過串行I2C或SPI接口讀取傳感器的測量和校準系數，傳感器的測量狀態可以通過SOD管腳上產生的中斷進行判斷。

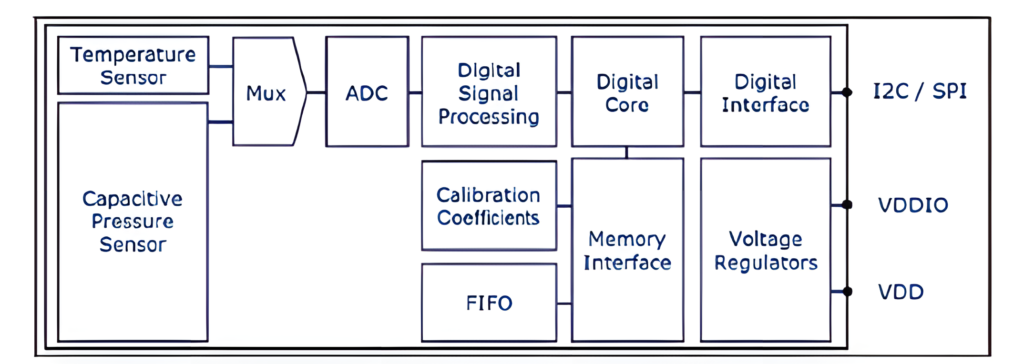

HP303B內部框圖

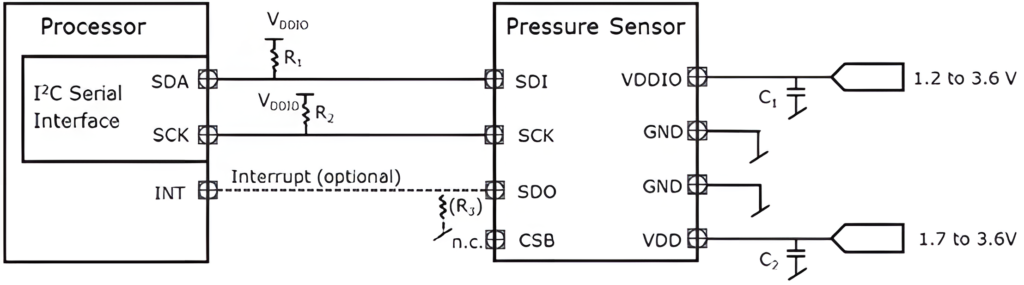

I2C接口應用參考電路

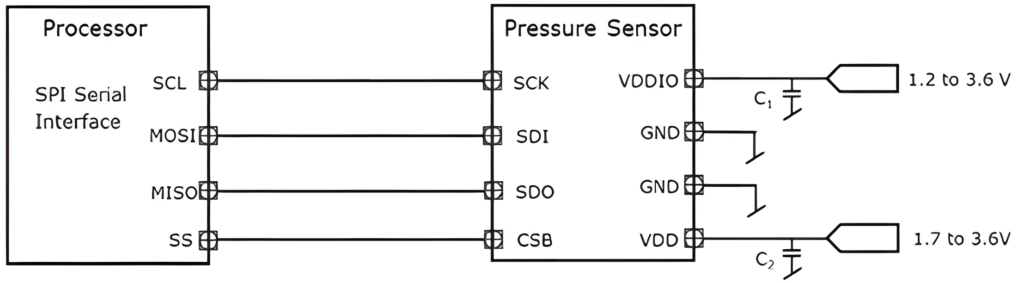

SPI接口應用參考電路

四、HP303B主要應用場景

• 室內導航 （樓層檢測，例如：商場或者停車場）
• 運動和健身 (計量海報以及垂直速度)
• 室外導航 (GPS啟動時間以及提高準確度，隧道內的航位推算)
• 氣象站 （微天氣以及當?shù)仡A(yù)報）
• 硬盤驅動器（硬盤驅動器泄漏率檢測）
• 無人機（飛行穩定性和高度控制）

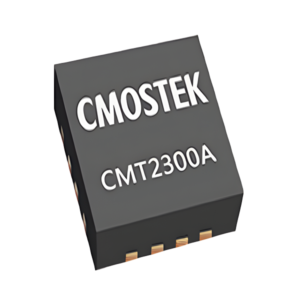

五、CMT2300A的技術

CMT2300A 特點

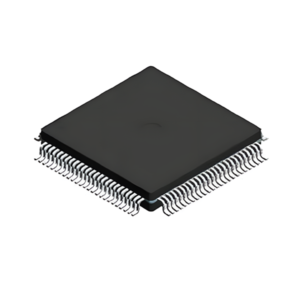

六、N32G455VEL7的技術

七、華普微公司介紹

深圳市華普微電子有限公司（以下簡稱“華普微”），成立于1998年，是一家專注于無線射頻和傳感器領域 的國家級高新技術企業。
現已發展成為國內集ASIC 芯片設計、MEMS 傳感芯片設計、封裝測試校準技術、應用服務于一體的完整產業鏈公司。
公司主打以無線射頻Sub-1GHz為基礎及延伸的芯片模塊，基于MEMS技術衍生的各類型傳感器產品，以及相關物聯網應 用解決方案的應用開發銷售及服務等。
華普微自主開發的CMT系列射頻芯片及高精度傳感器，成功替代國際大品牌，有 力推動了中國集成電路產業升級創新以及國產化步伐。成立22年來，累計為國內外2000余家客戶提供產品及服務，積累了豐富的各種行業應用項目的經驗及海量成功案例。
