一、背景概述

隨著信息時代的來臨，視頻成為了我們傳遞信息的主要途徑，而解碼芯片就在視頻傳輸中應運而生。它可以對前端傳輸過來的視頻進行視頻與音頻的解碼，并能長距離的傳輸。適用于家庭智慧攝像機，醫療，工業內窺鏡等等領域。今天要介紹的是來自富瀚微的FH6210視頻解碼器芯片在工業內窺鏡中的應用。

二、FH6210在工業內窺鏡中的應用

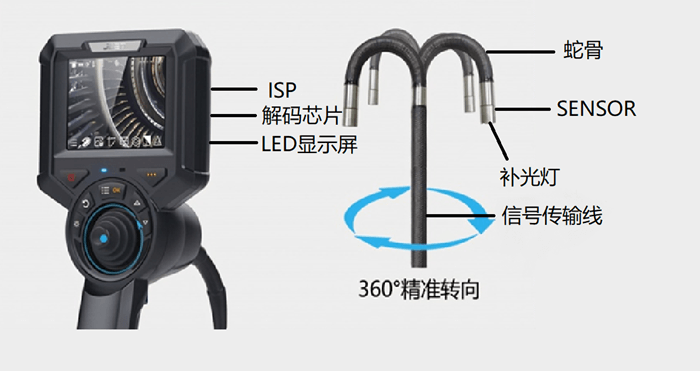

工業內窺鏡主要由補光燈、SENSOR、蛇骨、信號傳輸線、ISP（圖像信號處理器）、解碼芯片、LED顯示屏組成，由于從SENSOR傳輸出來的圖像是原始圖像所以需要使用ISP在經過BLC、AE、AWB、2D\3D降噪等圖像處理后使圖像達到客戶想要的視覺效果，并通過編解碼芯片對視頻進行編解碼處理以保證內窺鏡長距離、高質量的視頻傳輸效果。
針對內窺鏡領域富瀚微可以為其同時提供ISP與編解碼芯片，以滿足內窺鏡的這兩大需求。其中KB客戶就是利用富瀚微的FH6210將前端集成了ISP功能的PV4109K輸出的AHD信號模式轉化為BT656解碼處理，保證了內窺鏡長距離高質量的視頻傳輸效果。

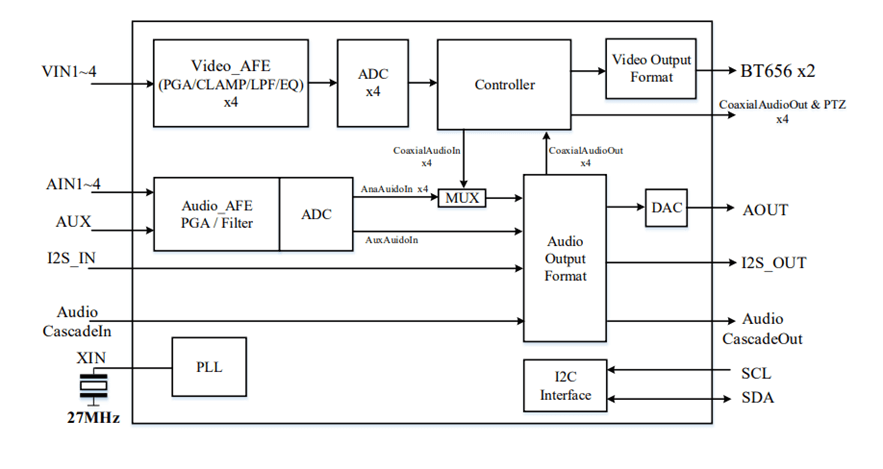

系統框圖

三、FH6210的技術和應用電路

FH6210的技術特點

1、視頻輸入

• 支持 4 路單端視頻輸入；輸入單端幅度為 1Vpp 視頻源；
• 支持 4 路差分視頻輸入；輸入差分幅度為 1Vpp 視頻源；
• 支持 720p60/50/30/25、1080p60/50/30/25；單路最大分辨率 4K ；
• 支持 CVBS、TVI、AHD 和 CV；

2、音頻采集

• 支持單端輸入，輸入單端幅度為 2Vpp 音頻源；
• 支持 5 路音頻輸入和 1 路音頻輸出；
• 支持同軸音頻輸入和輸出；

3、輸出接口

• 兩個 BT656 輸出，支持最高頻率 148.5MHz；
• 支持 DDR 模式輸出；
• 支持 2/4 個通道復合一個 BT656 輸出；
• 支持全雙工 I2S 接口，支持主從模式；

4、圖像信號處理

• 支持信號檢測、制式檢測；水平、垂直同步鎖定；亮色分離、亮度、色度調整；同軸視控。

5、封裝為 88-Pin QFN 封裝，長×寬×高分別為 10mm×10mm×0.75mm，Pitch 為0.4mm，RoHS 標準。

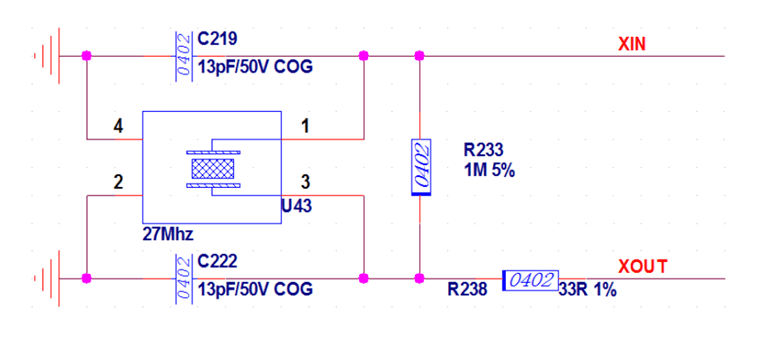

系統時鐘參考電路

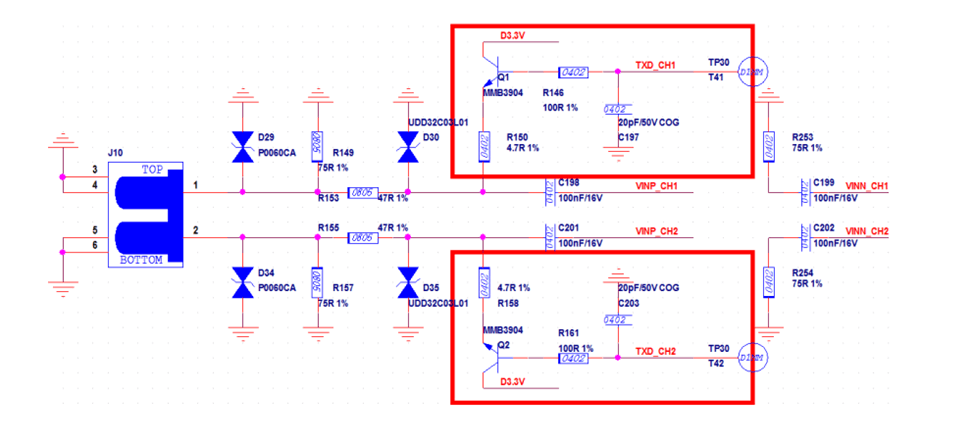

PTZ參考電路

四、FH6210的主要應用場景

• 車載視頻鏈路
• 工業內窺鏡
• 家庭智慧攝像機

五、富瀚微介紹

FULHAN

網址：www.fullhan.com

國家：中國

上海富瀚微電子股份有限公司成立于2004年4月，專注于以視頻為核心的智慧視頻、智能家居、汽車電子領域芯片的設計開發，為客戶提供高性能視頻編解碼SOC芯片、圖像信號處理器ISP芯片及完整的產品解決方案，以及提供技術開發、IC設計等專業技術服務。

富瀚微致力于與國內外設備制造商、解決方案提供商建立緊密合作關系，共同把握市場契機，為客戶提供高性價的產品和服務，持續創造價值。

產品線詳細信息

中文名稱：富瀚微

產品分類：數字處理器

經營模式：代理

應用領域及市場

智慧視頻、智能家居、汽車電子

主要產品

圖像處理芯片
