新能源車與傳統汽車最大的區別是用電池作為動力驅動，所以動力電池是新能源車的核心，而電池管理系統BMS(Battery Management System)則是其中的核心，BMS是對電池進行監控和管理的系統。通過對電壓、電流、溫度以及SOC等參數采集、計算，進而控制電池的充放電過程，實現對電池的保護，提升電池綜合性能的管理系統，是連接車載動力電池和電動汽車的重要紐帶。

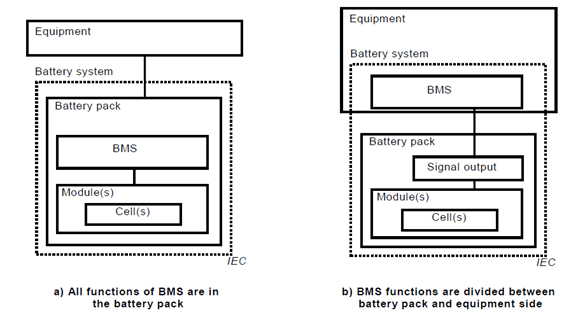

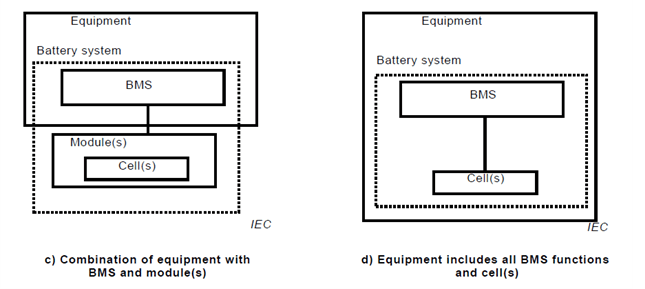

一、BMS 硬件的拓撲結構分為集中式和分布式兩種類型

• 集中式是將所有的電氣部件集中到一塊大的板子中，采樣芯片通道利用最高且采樣芯片與主芯片之間可以采用菊花鏈通訊，電路設計相對簡單，產品成本大為降低，只是所有的采集線束都會連接到主板上，對BMS的安全性提出更大挑戰，并且菊花鏈通訊穩定性方面也可能存在問題。比較合適電池包容量比較小、模組及電池包型式比較固定的場合。

• 分布式包括主板和從板，可能一個電池模組配備一個從板，這樣的設計缺點是如果電池模組的單體數量少于12個會造成采樣通道浪費(一般采樣芯片有12個通道)，或者2-3個從板采集所有電池模組，這種結構一塊從板中具有多個采樣芯片，優點是通道利用率較高，節省成本，系統配置的靈活性，適應不同容量、不同規格型式的模組和電池包。

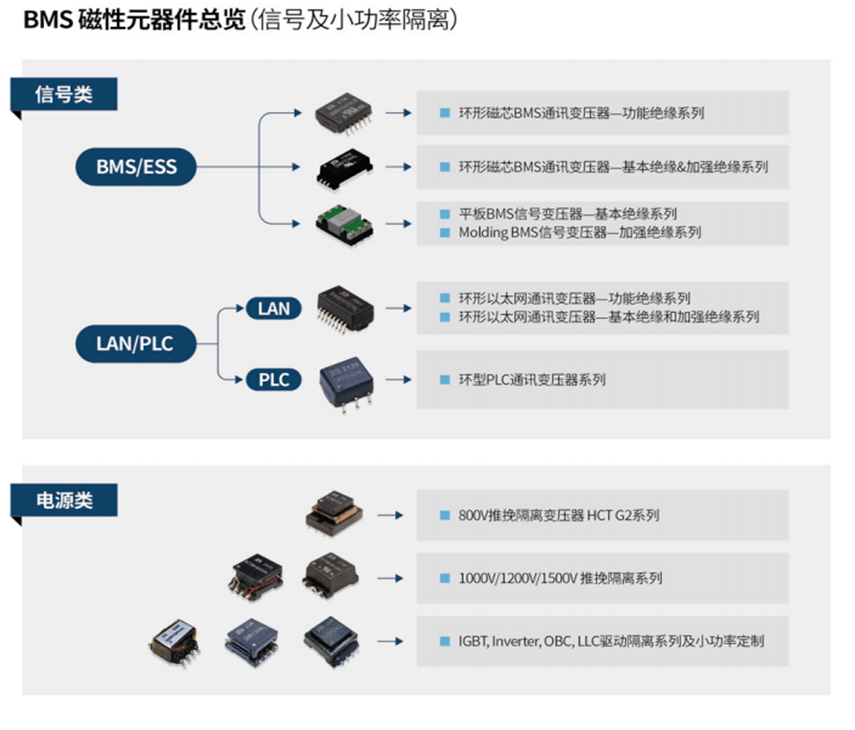

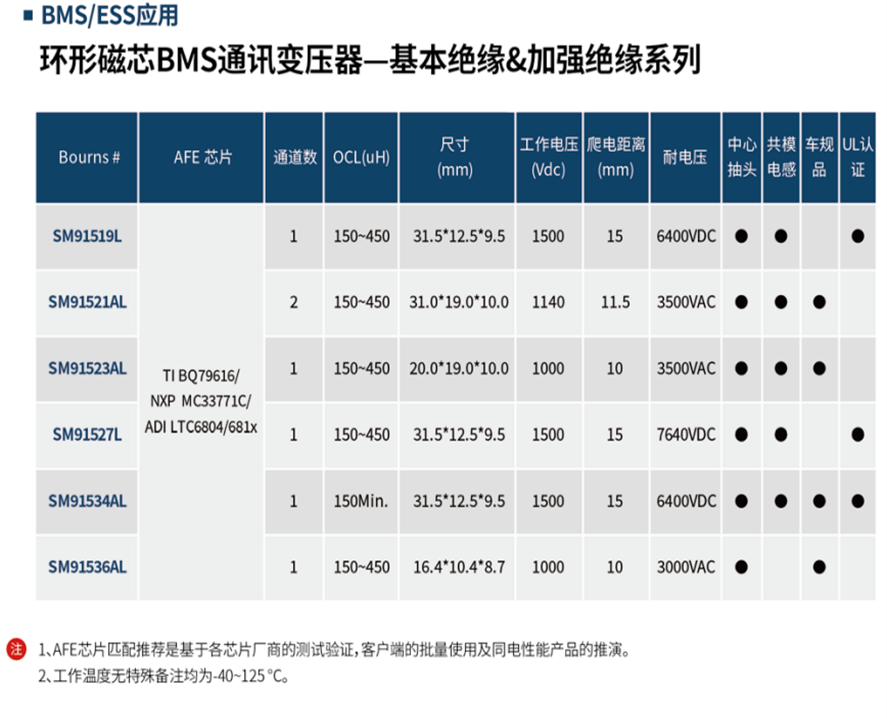

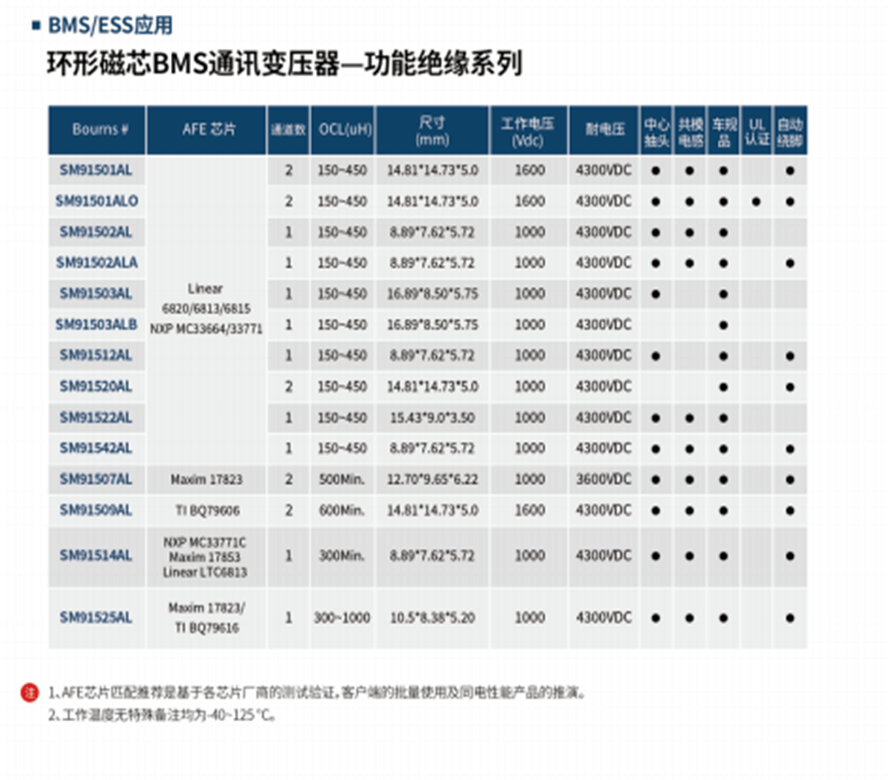

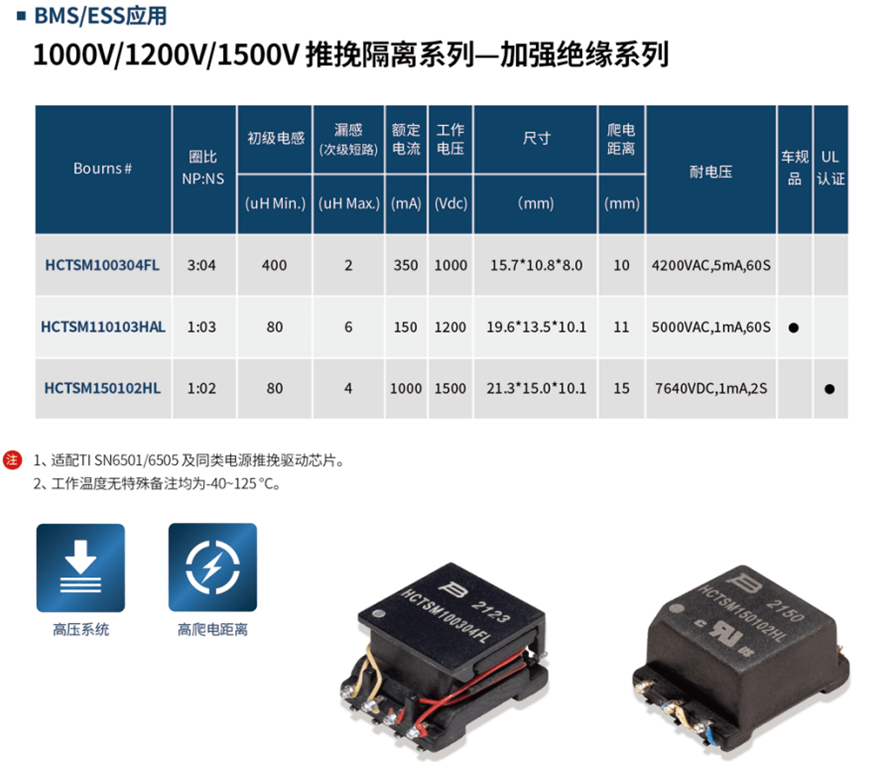

二、Bourns信號變壓器在菊花鏈通訊的應用和產品總匯

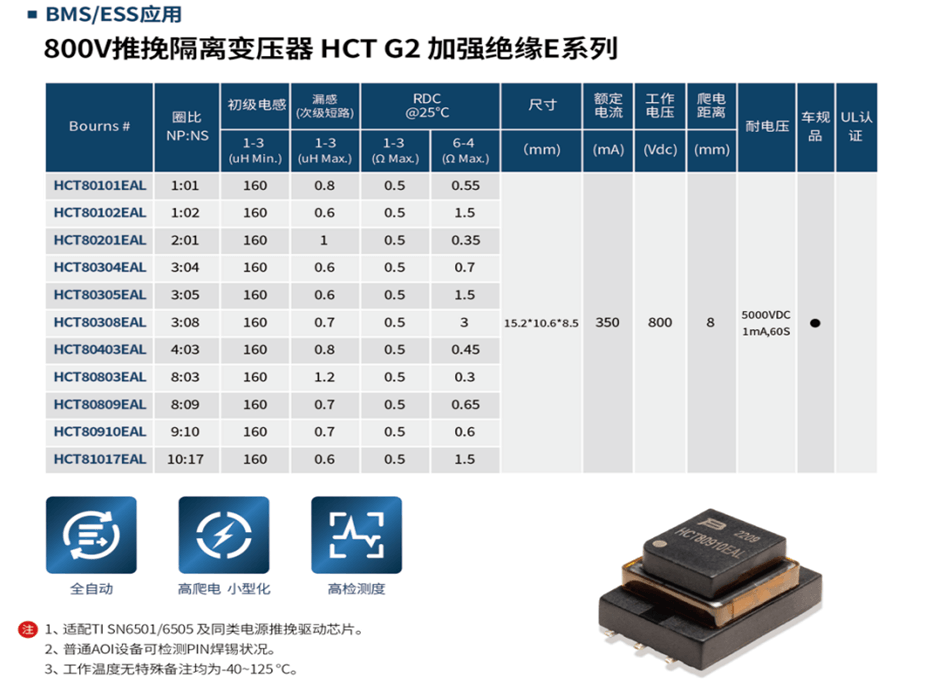

HCT Gen2變壓器的優點

• 高度低，體積小
• 重量輕
• 效率高，損耗低
• 漏感小
• 功率密度高
• 尺寸緊湊，高隔離性能，機械強度高，具有防潮設計。
• 本設計可采用全自動生產線生產，并能向客戶提供高質量、高性價比的產品

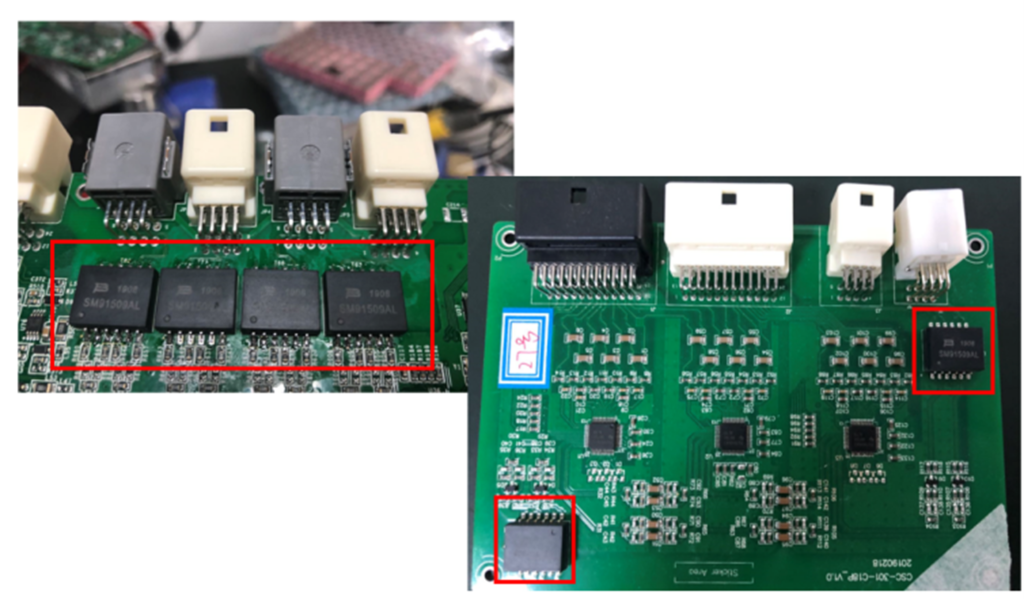

三、 Bourns信號類隔離變壓器與主流BMS芯片廠商設計方案

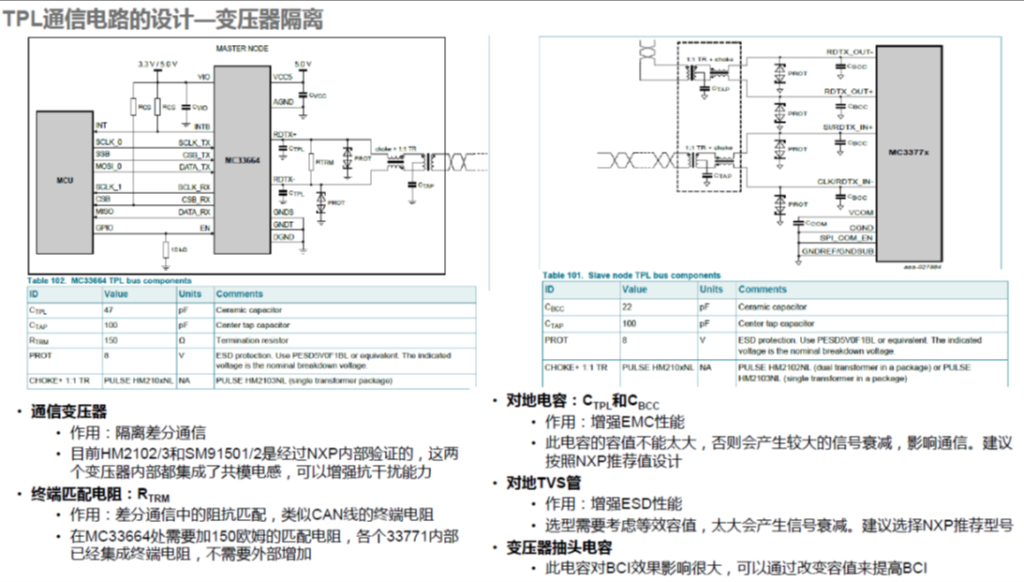

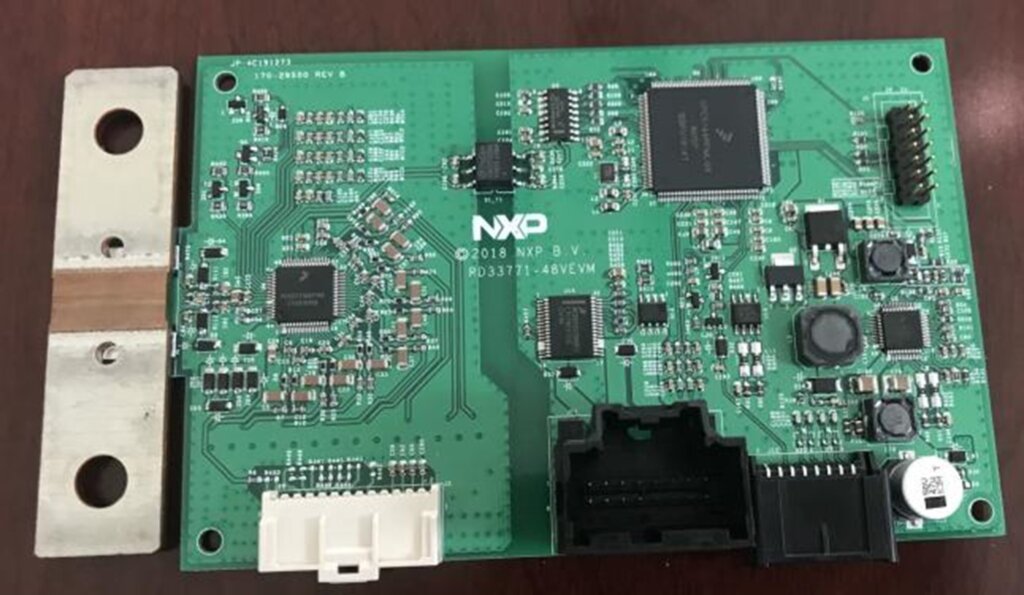

NXP MPC33771 參考設計

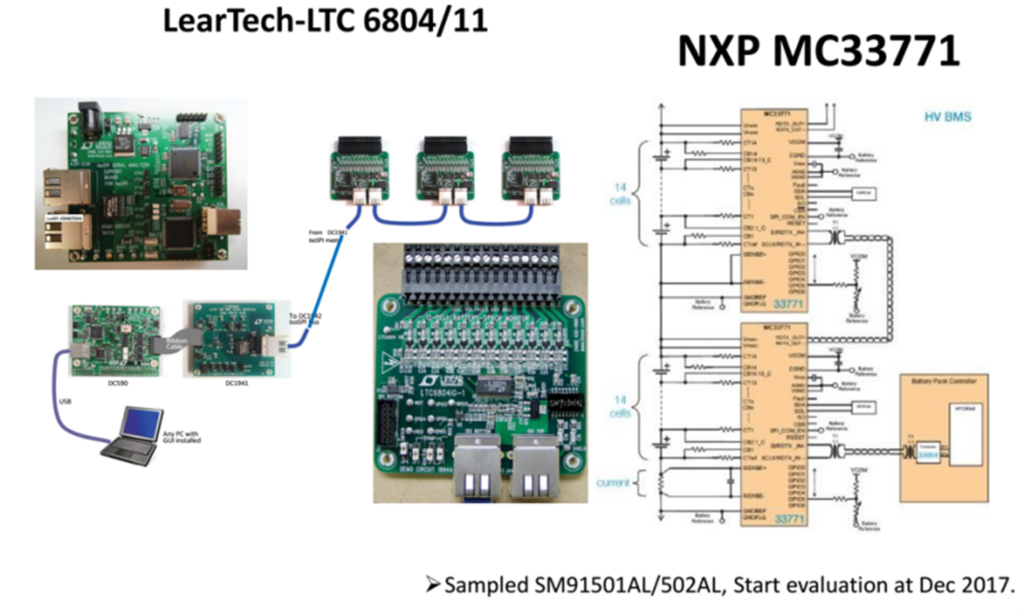

Linear LTC68** 參考設計

Ti 796** 參考設計

美信 MAX178** 設計

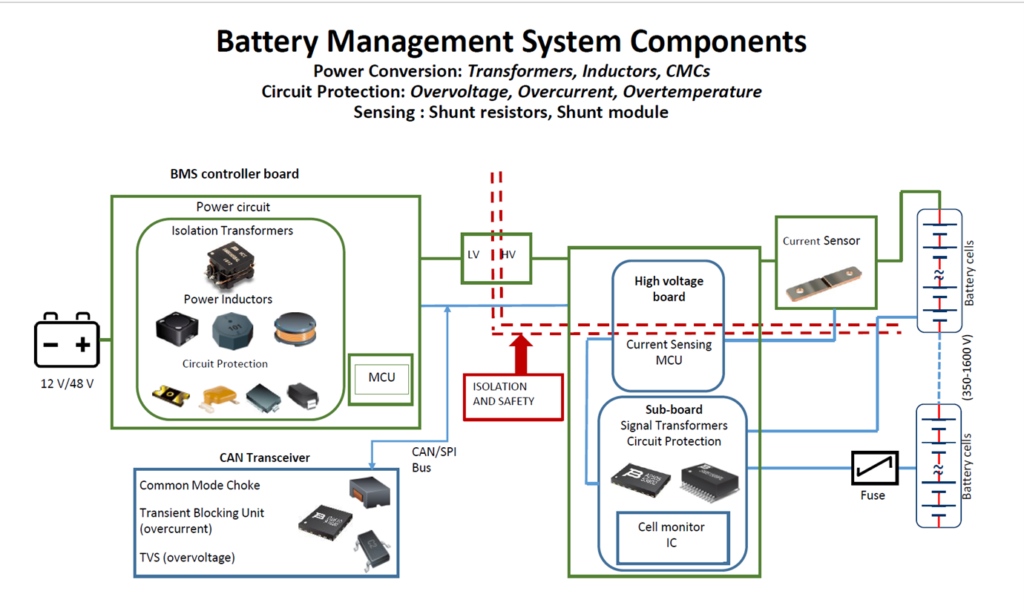

BMS主流方案

四、豐寶介紹

上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Digi和Torex等。

豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。

五、BOURNS公司介紹

BOURNS

網址：https://www.bourns.com

國家：美國

Bourns 作為行業領導者的主要優勢之一，在于我們能夠利用核心技術為客戶的應用提供產品和解決方案。集成捕獲功能、增加價值和降低總體成本的技術可提供這些努力的可量化結果。

產品線詳細信息

中文名稱：伯恩斯

產品分類：磁性元件,電阻

經營模式：代理

應用領域及市場

通信設備，工業控制，儀器儀表，汽車電子，消費電子等。

主要產品

電位器，編碼器，電阻，電感，變壓器，保護器件等。
