一、 汽車電子后視鏡（CMS）市場及應用

新型間接視野裝置，新版GB15084標準稱之為“攝像機-監視器系統（camera-monitor system）”，簡稱CMS。

相較于傳統光學后視鏡，CMS的體積要更小一些，后視鏡片被攝像頭取代，而后將圖像呈現在顯示屏上而非傳統的直觀鏡片上，視角更靈活，視野更廣闊，在黑夜、雨、雪、霧等環境下可以呈現更好的使用效果。 汽車電子后視鏡CMS新國標GB15084-2022《機動車輛 間接視野裝置 性能和安裝要求》獲批，其將在今年7月1日正式實施。這意味著汽車不僅可以安裝電子外后視鏡，還可以取代傳統光學外后視鏡

二、 電子后視鏡的結構

攝像頭

行業中攝像頭有兩大類：模擬攝像頭和數字?jǐn)z像頭。數字?jǐn)z像頭清晰度有優勢，但傳輸距離受限，最長不能超過15米，需要專用的視頻接口，攝像頭與處理器之間需進行嚴格的芯片匹配，且芯片的提供商并不普遍，主機廠受限較大，因此整體成本較高。

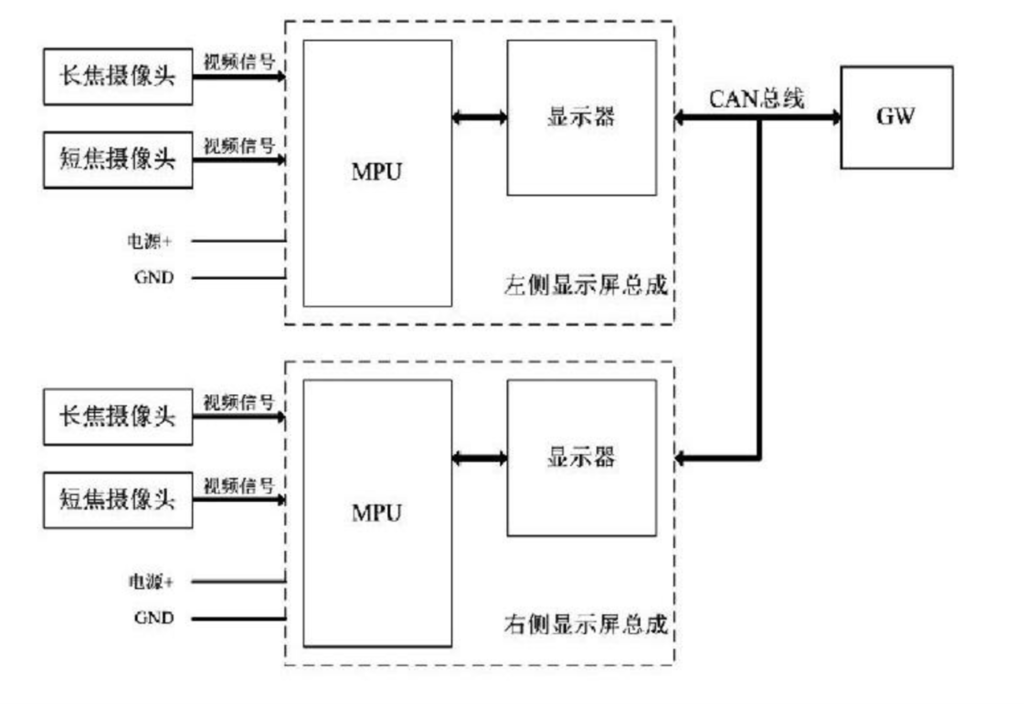

為滿足GB 15084中的視野要求，電子后視鏡可采用長焦攝像頭和短焦攝像頭相結合的方案，車輛近端和遠端的環境畫面均能清晰的呈現在顯示屏上。

顯示屏

從傳統后視鏡切換為電子后視鏡，人們長久以來的駕駛習慣將被打破，為了盡量減小對駕駛員的影響，電子后視鏡顯示屏安裝位置一般都選擇在A柱附近，這樣能最大程度的保證駕駛員的觀察方向與傳統后視鏡相同，只是頭部轉向的角度稍有差別。同時，電子后視鏡顯示屏裝配后應最大程度減小對駕駛員直接視野的影響。

用料分析

三、品牌及應用

慷智介紹

慷智集成電路（AI Micron）成立于2017年。核心創始團隊既有硅谷*的視覺計算專家、高速模擬混合芯片專家、大師級SoC芯片設計和架構師，也有國內頂級的模擬、數字技術專家，汽車電子行業資深營銷精英。慷智集成電路專注于車載集成電路的設計、生產和營銷，在高速數據傳輸、視覺計算視頻處理、深度學習以及超大規模SOC芯片設計等領域深耕，矢志成為中國汽車電子芯片的開創者。

應用推薦

慷智AIM935

• MIPI CSI-2 1,2,4 data Lane + 1 clock lane 視頻輸入最大速率2.5Gbps
• DVP并行視頻輸入最大PCLK 300MHz
• AHDL-II單通道串行輸出
• 支持3百萬像素攝像頭，1080p，1920 pixel，多種像素格式
• 單根同軸電纜或雙絞線支持正向高速視頻輸送，雙向控制信號互傳，及電源傳送
• 可調節展頻輸出，降低輻射(EMI)
• 支持超長電纜遠距離傳輸
• 多個GPIO，支持Frame Sync輸出到攝像頭
• 視頻信號及控制信號糾錯查錯(ECC/CRC)，支持系統ASIL
• 輔助功能支持Functional Safety
• Build In Self Test（BIST）和視頻數據發生器方便系統測試
• 1.8V和1.2V電源，IO支持1.8V和3.3V

慷智AIM936

• 2路AHDL-II單通道串行輸入接受2組視頻數據
• MIPI CSI-2 8 Data Lane + 2 Clock Lane 視頻輸出，最大速率2.5Gps，可配置成2 到4 個接口
• 支持2個不同分辨率的攝像頭數據拼接成單一影像輸出
• 反向通道傳輸系統時鐘，同步整個系統
• 單根同軸電纜或雙絞線支持正向高速視頻輸送，雙向控制信號互傳
• 隨機無參考時鐘CDR設計自動連接解碼接收視頻數據
• 多個GPIO可分別控制2個攝像頭
• 超低輻射(EMI)，支持展頻信號輸入
• 自適應EQ支持超長電纜遠距離傳輸
• 視頻信號及控制信號糾錯查錯(ECC/CRC)以及圖像識別支持系統ASIL
• 1.8V和1.1V供電，IO支持1.8V和3.3V
