產品背景介紹

1947年，第一顆晶體管在貝爾實驗室誕生，自此開辟了電子技術的新紀元。但當時的晶體管僅能應用于助聽器、收音機等單一功能產品，而更多的電子設備需要更小的晶體管并實現新的功能，于是便有了集成電路。現如今，芯片越做越小，集成晶體管越來越多，電子產品功能更加豐富，人民生活也愈加美好。

但是，伴隨著強大的功能而來的是一系列的問題，比如系統功耗的增高以及電源供給方案?jìng)浞莸脑黾釉斐闪穗娫炊说脑肼暫透鞣N接口過沖EOS損傷越來越普遍，這些問題給工程師們的方案設計工作增加了非常大的難度，尤其是充電器方案設計，系統負載的瞬態變化稍有差異，就可能崩潰。

圖1可見，異常失效率與供電質量明確相關。電壓升高會導致：Y 電容耦合電壓升高（AC負半波）、Y電容淺擊穿導致耦合電壓升高、變壓器飽和出現高毛刺電壓、穩壓器基礎負載無法拉低空載電壓。

圣邦微電子針對上述問題，推出了一款可以用于接口端的高耐壓、800mA、低壓差LDO–SGM2205，極大的減小了工程師端的設計難度，增加了系統的可靠性。

? SGM2205設計理念

SGM2205可以支持800mA輸出的低壓差，高耐壓LDO，設計初衷是為滿足各種復雜供電環境下的高可靠性要求，尤其是DC-DC/AC-DC后端，或者接口電源供電，需要抵抗毛刺，浪涌，高壓失效等惡劣情況。比如快充充電器失效高壓，電網波動導致變壓器后端電壓漂移，系統背板熱插拔帶來的浪涌沖擊等。同時，SGM2205對輸入輸出電容要求很低，2.2μF陶瓷電容即可。

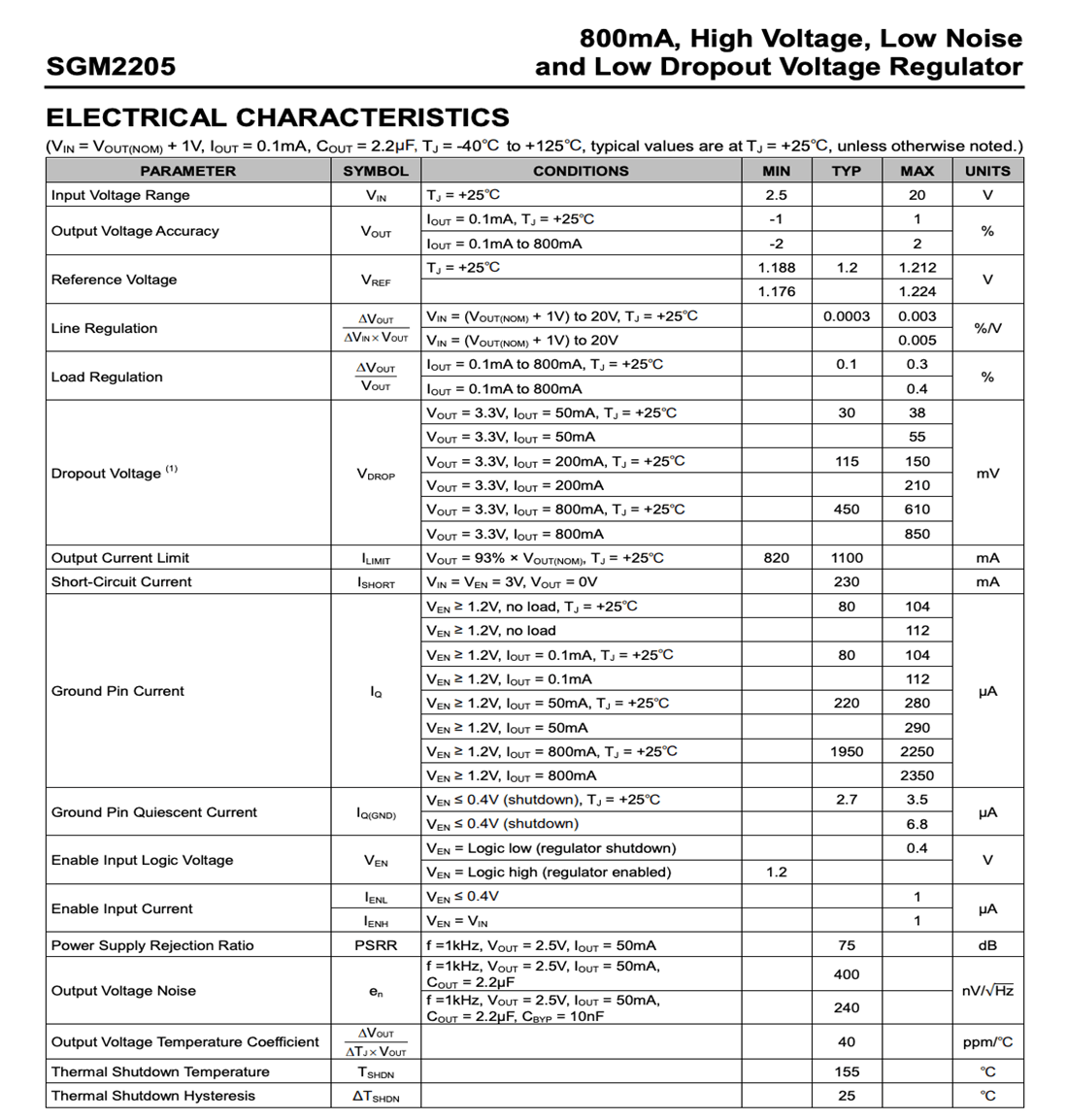

? SGM2205特性

• 輸入電壓范圍：2.5V to 36V
• 輸出電壓：1.8V to 15V

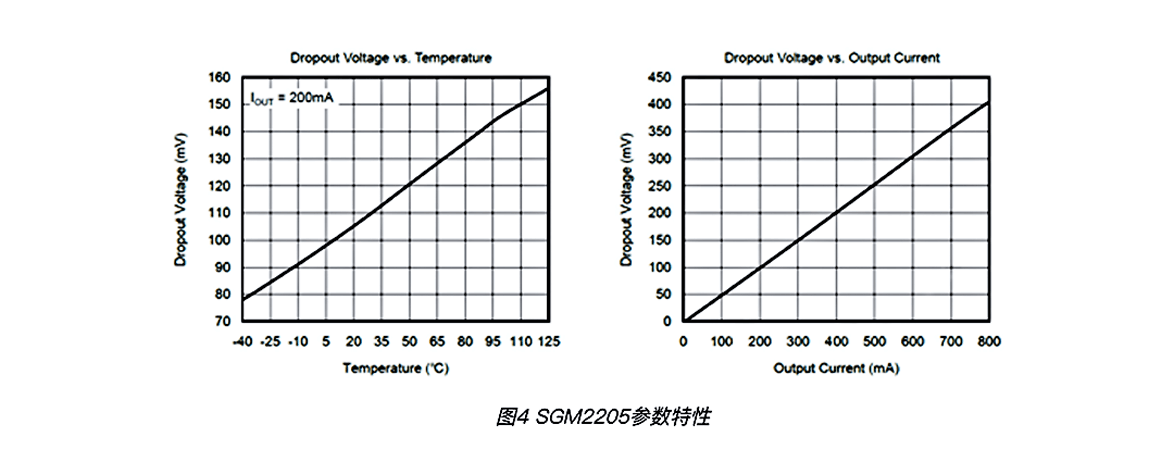

• 低壓差滿載800mA@ 480mV
• 超低靜態功耗75μA
• 800mA輸出電流
• 對輸出電容要求低，支持2.2μF陶瓷電容
• 低溫漂、高可靠性
• 支持過溫保護
• 支持過流保護
• 工作溫度范圍為擴展工業溫度-40℃ to +125℃
• 支持綠色無鹵SOT-223-3、SOIC-8、TDFN-3×3-8L和SOT-89-3封裝

? SGM2205優勢

• 兼顧低壓2.5V輸入和高壓36V輸入
• 800mA負載電流下僅480mV壓差
• SGMICRO強大的供貨能力保障供應鏈穩定
• 就近的服務支持
