一、背景概述

充電樁電源模塊就像充電樁的”心臟”，它提供能源電力并對電路進行控制、轉換，保證了供電電路的安全穩定，模塊的性能直接決定了充電樁整體性能。

某客戶在30KW充電模塊項目中需求一款工業標準的可擦除可編程只讀存儲器（EEPROM），要求采用工業標準2線接口進行通信，內存數組2K位，5V供電，8引腳SOIC封裝。

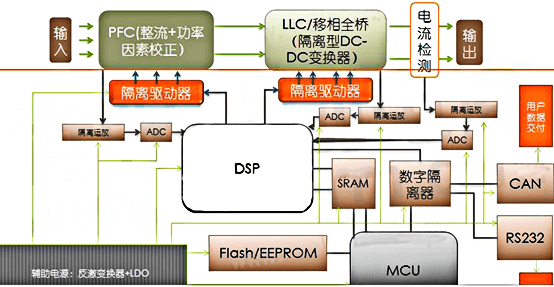

EEPROM中微愛芯AiP24C02，如下圖為充電樁電源模塊應用框圖：

充電樁電源模塊主要有功率轉換單元、控制單元、數據處理單元等部分組成。上圖充電模塊采用主流的PFC拓?fù)浞绞?，三相三線制三電平VIENNA。

二、主要優勢

中微愛芯AiP24C02應用在充電樁電源模塊的主要優勢在于，該型號為量產型號，在工業領域有成熟的應用案例，出貨量大，產品可靠性方面，經過無鉛、RoHS、無鹵素、綠色認證，數據保存年限在100年。在性能方面內存組織2Kb可以滿足充電樁或者其他應用的數據存儲功能要求，AiP24C02的功耗低至0.6μA，可以全工作電壓滿速運行，各方面都有較大優勢。

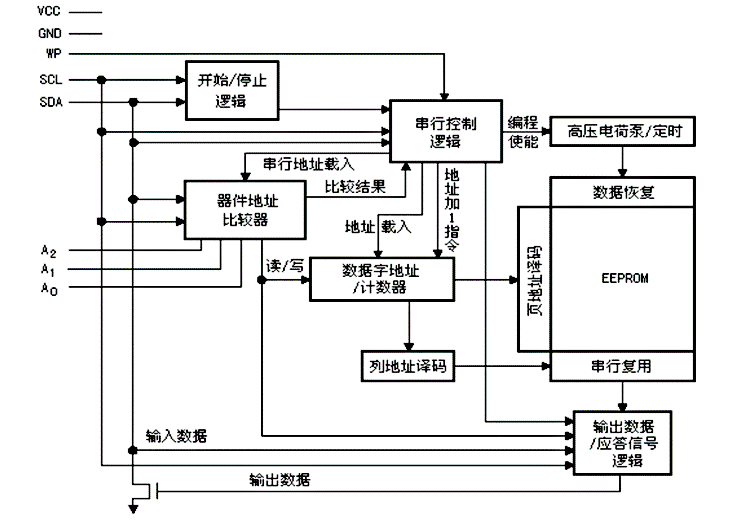

^{AiP24C02功能框圖}

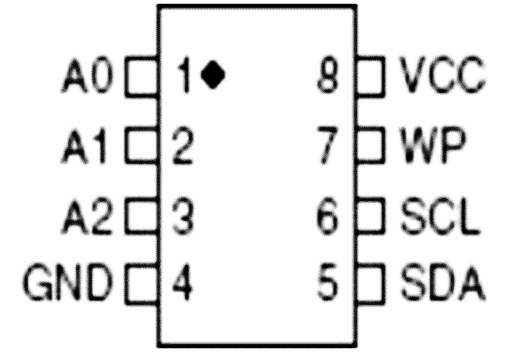

^{AiP24C02引腳排列圖}

三、AiP24C02產品特點

• 寫保護引腳提供硬件數據保護
• 寬工作電壓范圍：1.8V～5.5V
• 存儲器內部結構為：256×8（2K）
• 兩線串行接口
• 施密特觸發器，抑制輸入噪聲
• 雙向數據傳輸協議
• 時鐘頻率100kHz（1.8V），400kHz（2.7V），1MHz（5V）
• 8-byte頁（2K）
• 允許部分頁寫操作
• 自定時寫周期（最大5ms）
• 高可靠性：擦寫次數：100萬次；數據保存：100年
• 封裝形式：DIP8、SOP8、TSSOP8
